Power supply wiring

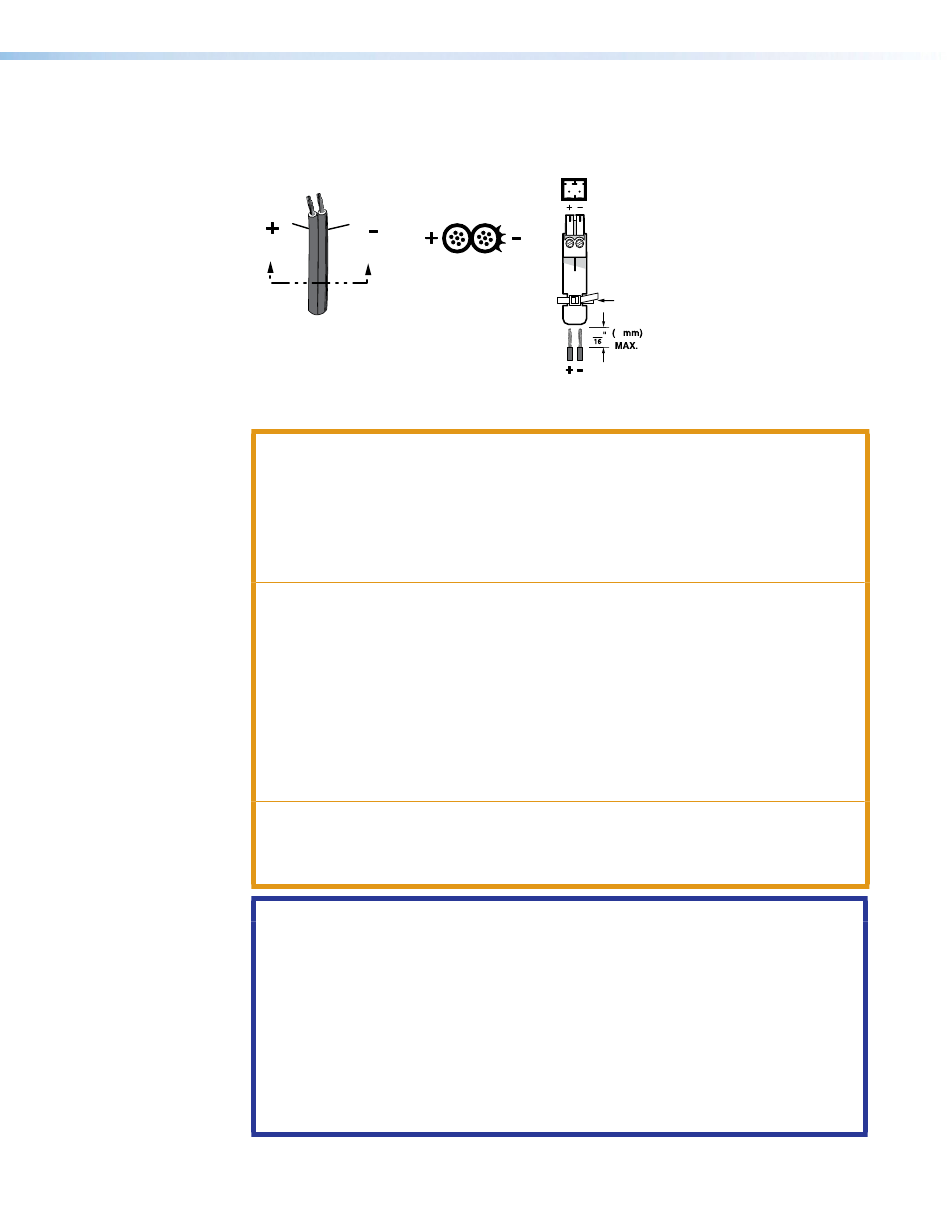

Figure 7 shows how to wire the connector. Use the supplied tie-wrap to strap the power
cord to the extended tail of the connector.
Smooth
Ridges
A A
SECTION A–A
Power Supply
Output Cord
Figure 7. Power Connector Wiring
CAUTION:
ATTENTION :
• The DC output cables must be kept separate from each other while the power
supply is plugged in. Remove power before wiring.
•
Les câbles de sortie CC doivent être séparés les uns des autres tant que la
source d'alimentation est branchée. Coupez l'alimentation avant d'effectuer les
raccordements.
• The length of exposed wires is critical. The ideal length is 3/16 inch (5 mm).
•
Any longer and the exposed wires may touch, causing a short circuit.
• Any shorter and the wires can be easily pulled out even if tightly fastened by the
captive screws.
•
La longueur des câbles exposés est
(3/16 inches).
• S'ils sont un peu plus longs, les câbles exposés pourraient se toucher et
provoquer un court circuit.
• S'ils sont un peu plus courts, ils pourraient sortir, même s'ils sont attachés par
les vis captives.
• Do not tin the power supply leads before installing them in the connector. Tinned
wires are not as secure in the connector and could be pulled out.
• Ne pas étamer les conducteurs avant de les insérer dans le connecteur. Les câbles
étamés ne sont pas aussi bien fixés dans le connecteur et pourraient être retirés.
ATTENTION:
• If not provided with a power supply, this product is intended to be supplied by a UL
Listed power source marked "Class 2" or "LPS" and rated output 12Vdc, minimum
2.0 A. Always use a power supply supplied by or specified by Extron. Use of an
unauthorized power supply voids all regulatory compliance certification and may
cause damage to the supply and the end product.
• Si le produit n'est pas fourni avec une source d'alimentation, il doit être alimenté
par une source d'alimentation certifiée UL de classe 2 ou LPS, avec une tension
nominale 12 Vcc, 2.0 A minimum. Utilisez toujours une source d'alimentation
fournie ou recommandée par Extron. L'utilisation d'une source d'alimentation non
autorisée annule toute conformité réglementaire et peut endommager la source
d'alimentation ainsi que le produit final.
NAV 10SD 501 and NAV 10SD 101 Scaling Decoders • Installation
Tie Wrap
5
3
Captive Screw Connector
. La longueur idéale est de 5 mm
