4. Replacement and Adjustment

Encoder Sensors

Remove

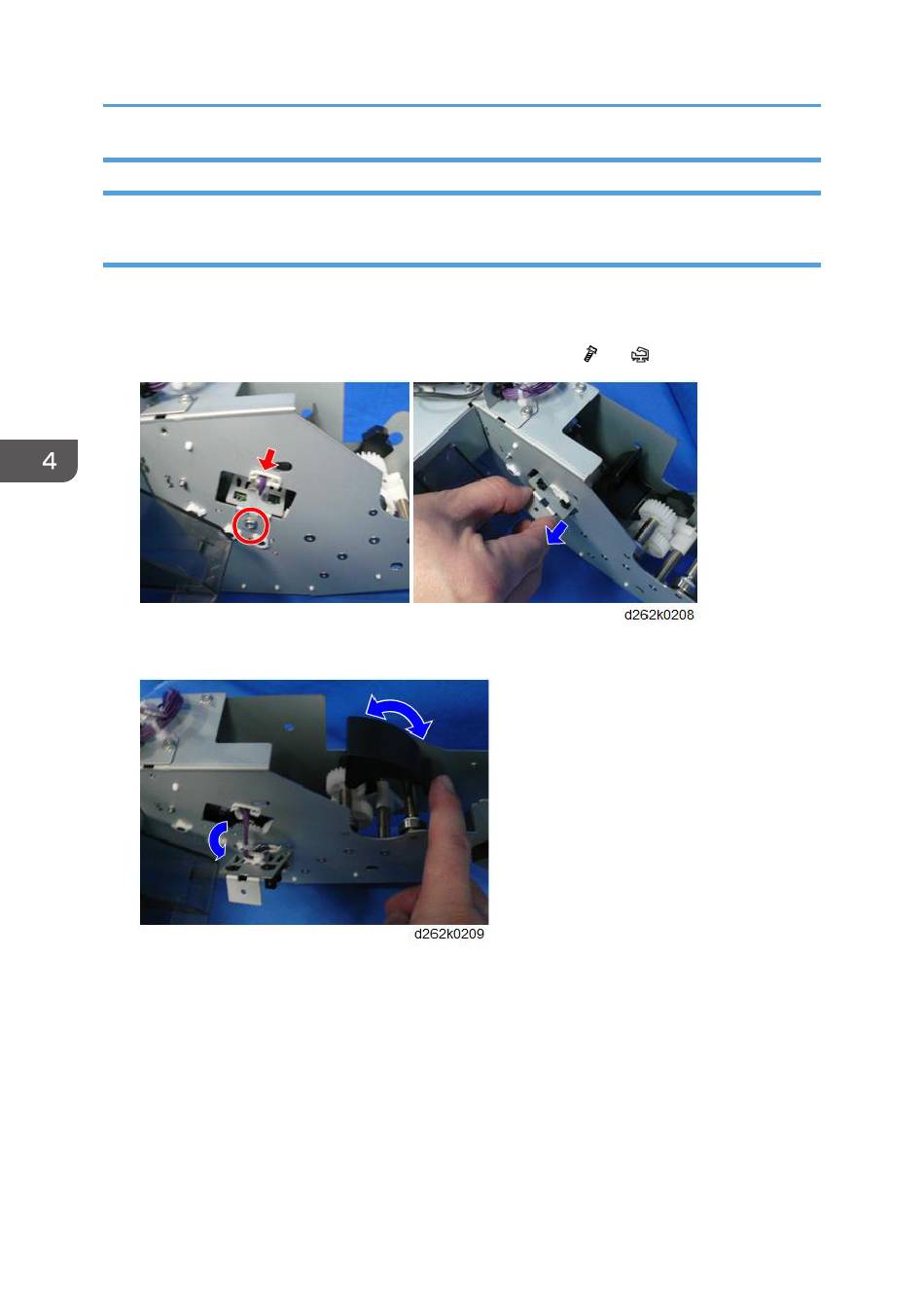

1.
Remove the roll unit (p.314, p.322).
2.
Remove the right outer cover, right inner cover, and switch cover (p.342).
3.
Disconnect the sensor bracket and pull away the harness (
4.
Slide the latch and pull out the sensor bracket.
332
x1,
x1).
