Installation und Montage
Lichtquelle
29
ø 4,1
M4 x 6
45

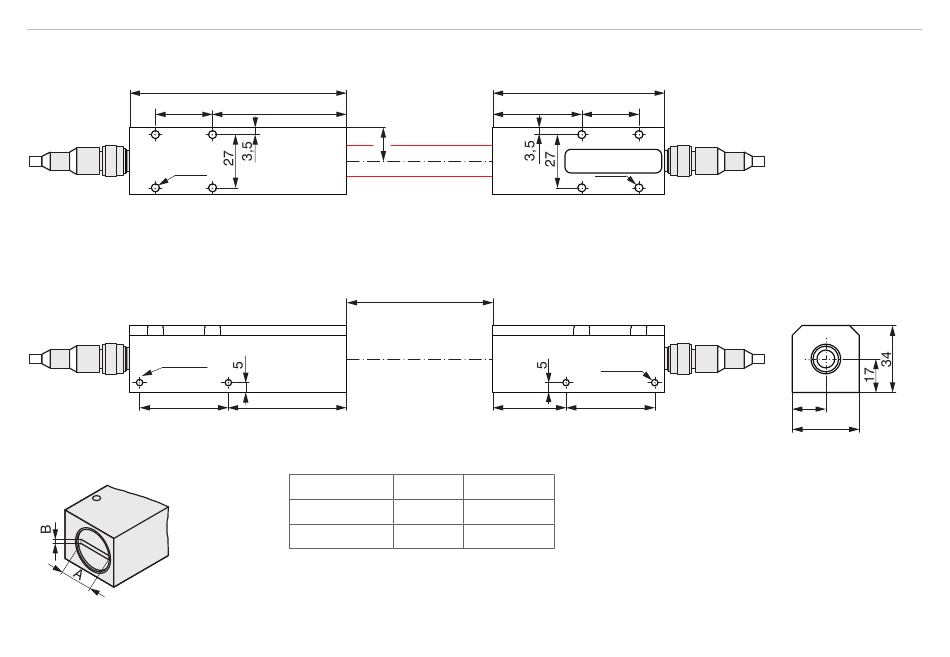

Abb. 5 Maßzeichnung ODC 1201, Messbereiche 20/30 mm, Abmessungen in mm
Blendenmaße
(A x B) in mm
optoCONTROL 1200/1201
110
68
Laserlicht
max. 2500
60
Modell Sender
ODC1201-20
ODC1201-30
Empfänger
87
45
37
Empfänger
20 x 2 20 x 0,3
20 x 2 30 x 0,3
29
ø 4,1
M4 x 6
45
17
34
