Betrieb
6.4
Lichtquelle
LED
Einstellung
Schaltzu-
stand

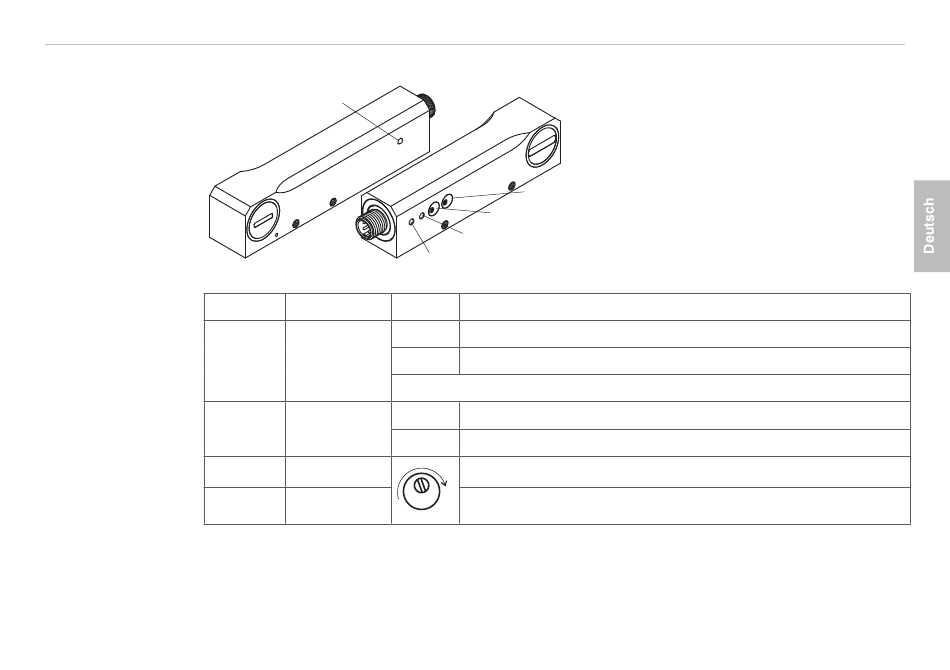

optoCONTROL 1200/1201
LED's, Potentiometer optoCONTROL 1200/90
Versorgung
Einstellung
Empfänger
Potentiometer Zustand Beschreibung
Rot
Grün
Analogspannung mit Verstärkungspoti auf 10 V einstellen
Gelb
Grün
Schaltschwelle
Verstärkung
Verstärkung
Schaltschwelle
Schaltzustand
Ausgang < 9,5 V
Ausgang > 9,5 V
Analogspannung < Schaltschwelle
Analogspannung > Schaltschwelle
Drehen im Uhrzeigersinn: Schaltschwelle erhöhen, Bereich 0 ... 10 V
Drehen im Uhrzeigersinn: Verstärkung erhöhen, Bereich 0 ... 10 V
Seite 23
