Installation und Montage
5.2
Befestigen Sie den Sensor ausschließlich an den vorhandenen Bohrungen auf einer ebenen Fläche. Klem-
mungen jeglicher Art sind nicht gestattet.
> Ungenaue, fehlerhafte Messwerte.
Der Sensor wird über Schrauben M4 bzw. M5 montiert.
Falsch
Richtig
Als Hilfsmittel zur Ausrichtung empfehlen wir Anschlagwinkel oder Schienen.
i
optoCONTROL 1200/1201

Sensormontage

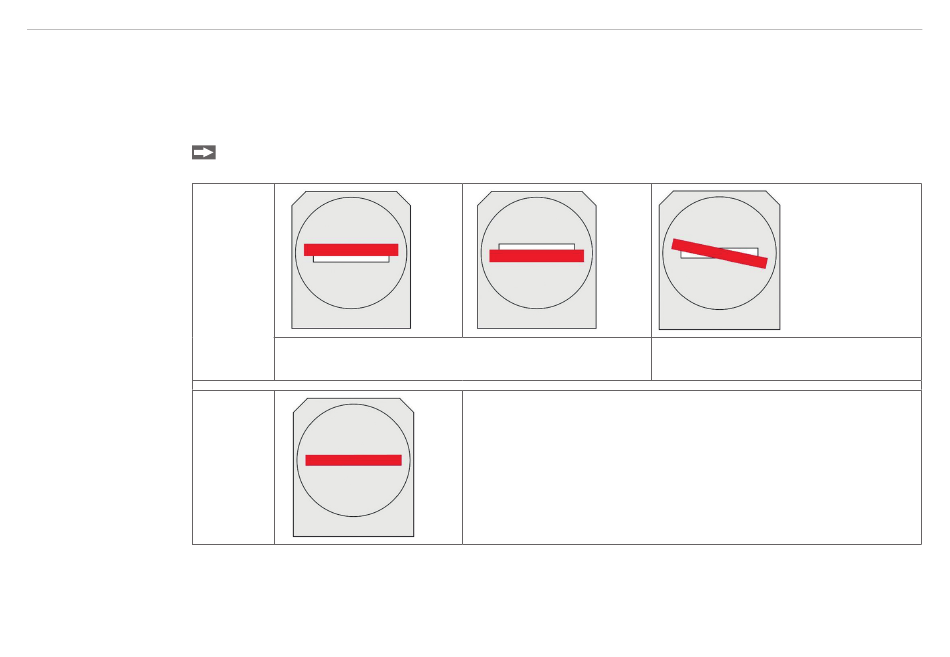

Achten Sie bei der Montage der Sensorkomponenten Lichtquelle und Empfänger auf die genaue Aus-
richtung zueinander. Richten Sie den Lichtvorhang exakt auf die Empfängerblende aus.
Die Laserlinie muss in der Mitte der Empfängerblende
liegen.
Optische und mechanische Achse sind nicht identisch, insbesondere bei Entfernungen > 150 mm
Freiraum (Sender zu Empfänger) ist eine Justagemöglichkeit in 3 Achsen vorzusehen. Um den La-
serstrahl ordnungsgemäß auf die Empfängerblende auszurichten, verwenden Sie die Justageplatten
JU1200-xx (optionales
Zubehör), siehe A 1.
Die Laserlinie ist genau ausgerichtet.
Die Laserlinie muss horizontal parallel
zur Empfängerblende verlaufen.
Seite 14
