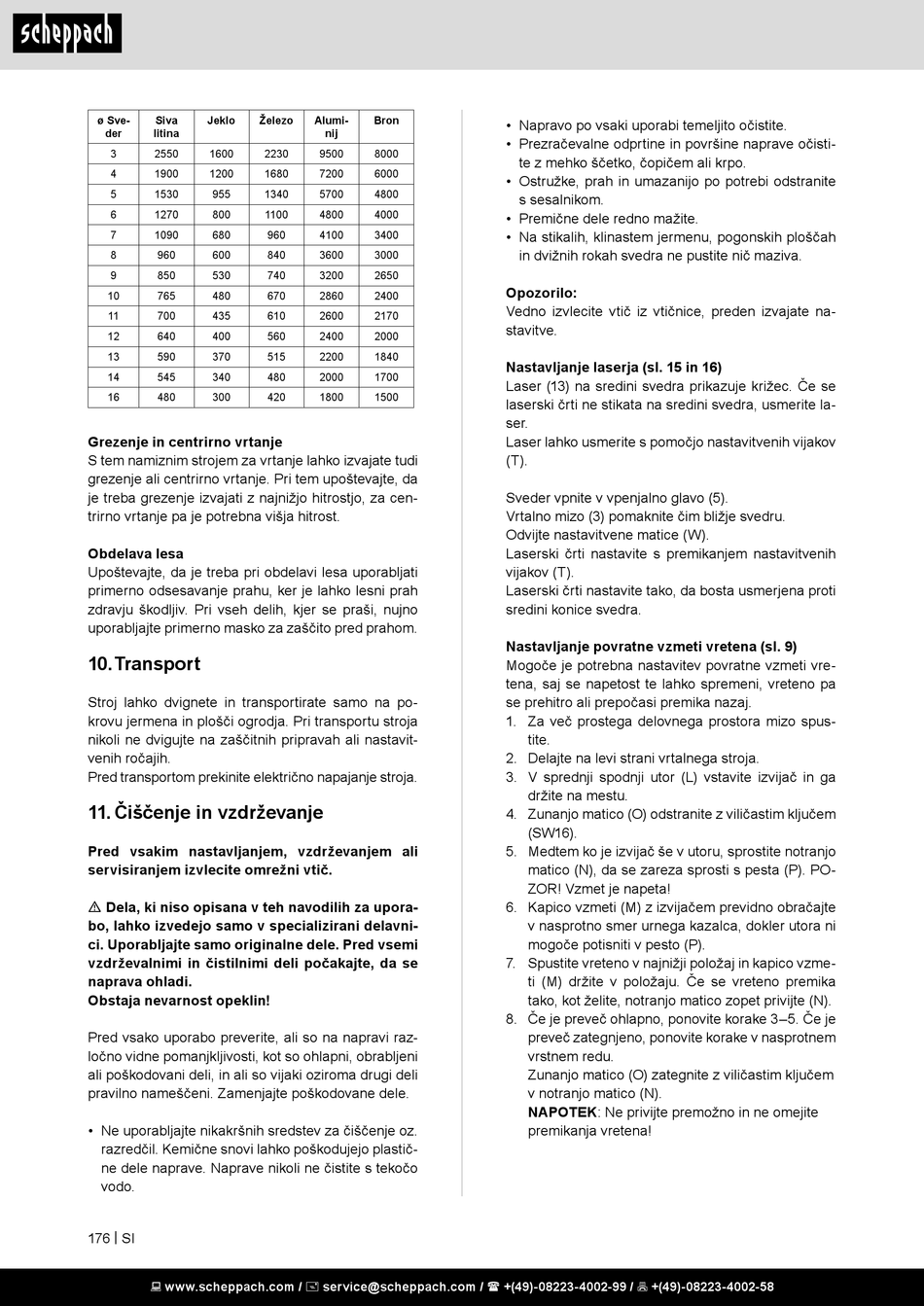

ø Sve- Siva Jeklo Železo
der litina
3 2550 1600
4 1900 1200
5 1530 955
6 1270 800
7 1090 680
8 960 600
9 850 530
10 765 480
11 700 435
12 640 400
13 590 370
14 545 340
16 480 300
Grezenje in centrirno vrtanje
S tem namiznim strojem za vrtanje lahko izvajate tudi
grezenje ali centrirno vrtanje. Pri tem upoštevajte, da
je treba grezenje izvajati z najnižjo hitrostjo, za cen-
trirno vrtanje pa je potrebna višja hitrost.
Obdelava lesa
Upoštevajte, da je treba pri obdelavi lesa uporabljati
primerno odsesavanje prahu, ker je lahko lesni prah
zdravju škodljiv. Pri vseh delih, kjer se praši, nujno
uporabljajte primerno masko za zaščito pred prahom.

10. Transport

Stroj lahko dvignete in transportirate samo na po-
krovu jermena in plošči ogrodja. Pri transportu stroja
nikoli ne dvigujte na zaščitnih pripravah ali nastavit-
venih ročajih.
Pred transportom prekinite električno napajanje stroja.
11. Čiščenje in vzdrževanje
Pred vsakim nastavljanjem, vzdrževanjem ali
servisiranjem izvlecite omrežni vtič.
m Dela, ki niso opisana v teh navodilih za upora-
bo, lahko izvedejo samo v specializirani delavni-
ci. Uporabljajte samo originalne dele. Pred vsemi
vzdrževalnimi in čistilnimi deli počakajte, da se
naprava ohladi.
Obstaja nevarnost opeklin!
Pred vsako uporabo preverite, ali so na napravi raz-
ločno vidne pomanjkljivosti, kot so ohlapni, obrabljeni
ali poškodovani deli, in ali so vijaki oziroma drugi deli
pravilno nameščeni. Zamenjajte poškodovane dele.
• Ne uporabljajte nikakršnih sredstev za čiščenje oz.
razredčil. Kemične snovi lahko poškodujejo plastič-
ne dele naprave. Naprave nikoli ne čistite s tekočo
vodo.
176 | SI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Alumi- Bron
nij
2230 9500 8000
1680 7200 6000
1340 5700 4800
1100 4800 4000
960 4100 3400
840 3600 3000
740 3200 2650
670 2860 2400
610 2600 2170
560 2400 2000
515 2200 1840
480 2000 1700
420 1800 1500
• Napravo po vsaki uporabi temeljito očistite.
• Prezračevalne odprtine in površine naprave očisti-
te z mehko ščetko, čopičem ali krpo.
• Ostružke, prah in umazanijo po potrebi odstranite
s sesalnikom.
• Premične dele redno mažite.
• Na stikalih, klinastem jermenu, pogonskih ploščah
in dvižnih rokah svedra ne pustite nič maziva.
Opozorilo:
Vedno izvlecite vtič iz vtičnice, preden izvajate na-
stavitve.
Nastavljanje laserja (sl. 15 in 16)
Laser (13) na sredini svedra prikazuje križec. Če se
laserski črti ne stikata na sredini svedra, usmerite la-
ser.
Laser lahko usmerite s pomočjo nastavitvenih vijakov
(T).
Sveder vpnite v vpenjalno glavo (5).
Vrtalno mizo (3) pomaknite čim bližje svedru.
Odvijte nastavitvene matice (W).
Laserski črti nastavite s premikanjem nastavitvenih
vijakov (T).
Laserski črti nastavite tako, da bosta usmerjena proti
sredini konice svedra.
Nastavljanje povratne vzmeti vretena (sl. 9)
Mogoče je potrebna nastavitev povratne vzmeti vre-
tena, saj se napetost te lahko spremeni, vreteno pa
se prehitro ali prepočasi premika nazaj.
1. Za več prostega delovnega prostora mizo spus-
tite.
2. Delajte na levi strani vrtalnega stroja.
3. V sprednji spodnji utor (L) vstavite izvijač in ga
držite na mestu.
4. Zunanjo matico (O) odstranite z viličastim ključem
(SW16).
5. Medtem ko je izvijač še v utoru, sprostite notranjo
matico (N), da se zareza sprosti s pesta (P). PO-
ZOR! Vzmet je napeta!
6. Kapico vzmeti (M) z izvijačem previdno obračajte
v nasprotno smer urnega kazalca, dokler utora ni
mogoče potisniti v pesto (P).
7. Spustite vreteno v najnižji položaj in kapico vzme-
ti (M) držite v položaju. Če se vreteno premika
tako, kot želite, notranjo matico zopet privijte (N).
8. Če je preveč ohlapno, ponovite korake 3–5. Če je
preveč zategnjeno, ponovite korake v nasprotnem
vrstnem redu.
Zunanjo matico (O) zategnite z viličastim ključem
v notranjo matico (N).
NAPOTEK: Ne privijte premožno in ne omejite
premikanja vretena!
