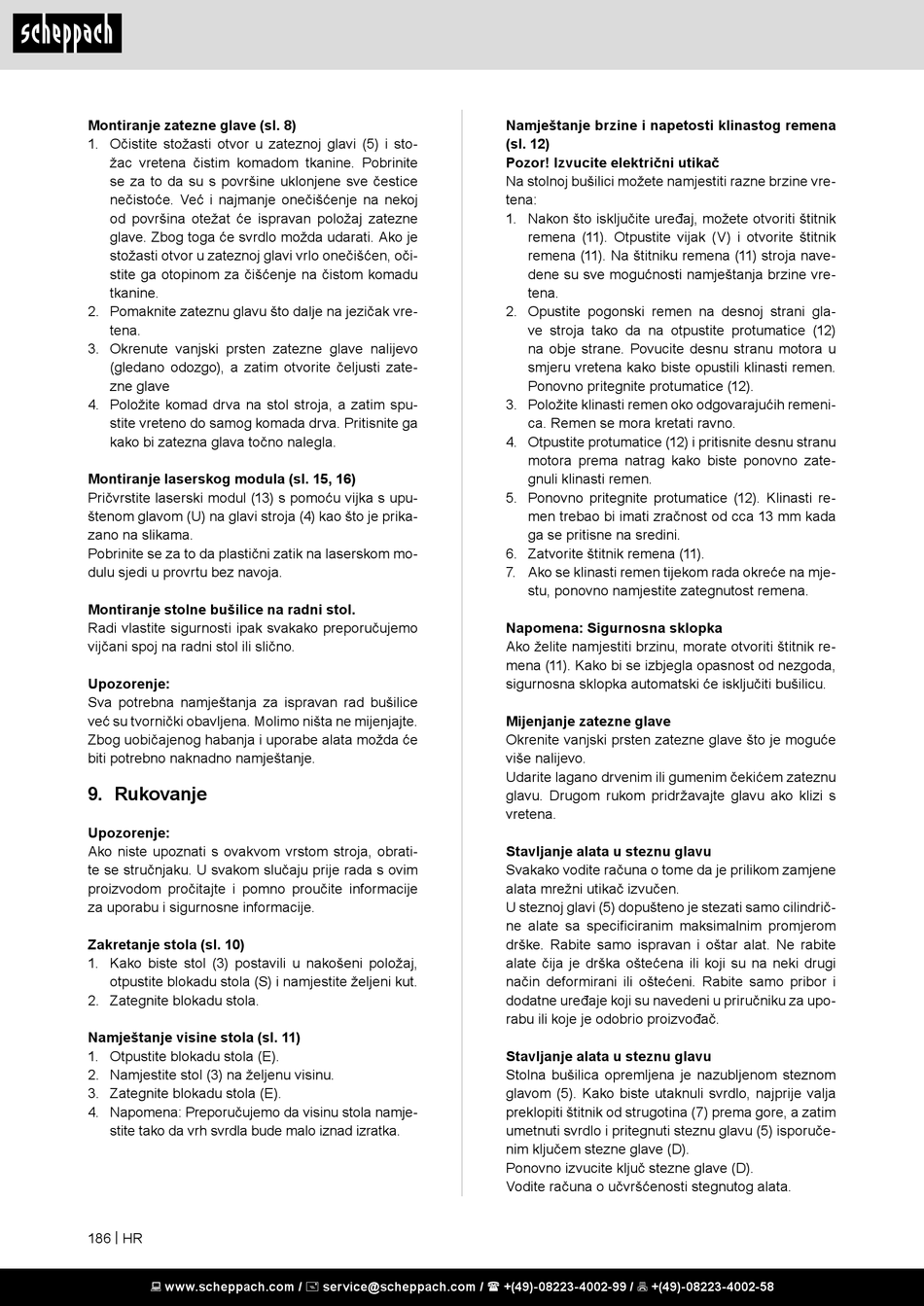

Montiranje zatezne glave (sl. 8)
1. Očistite stožasti otvor u zateznoj glavi (5) i sto-
žac vretena čistim komadom tkanine. Pobrinite
se za to da su s površine uklonjene sve čestice
nečistoće. Već i najmanje onečišćenje na nekoj
od površina otežat će ispravan položaj zatezne
glave. Zbog toga će svrdlo možda udarati. Ako je
stožasti otvor u zateznoj glavi vrlo onečišćen, oči-
stite ga otopinom za čišćenje na čistom komadu
tkanine.
2. Pomaknite zateznu glavu što dalje na jezičak vre-
tena.
3. Okrenute vanjski prsten zatezne glave nalijevo
(gledano odozgo), a zatim otvorite čeljusti zate-
zne glave
4. Položite komad drva na stol stroja, a zatim spu-
stite vreteno do samog komada drva. Pritisnite ga
kako bi zatezna glava točno nalegla.
Montiranje laserskog modula (sl. 15, 16)
Pričvrstite laserski modul (13) s pomoću vijka s upu-
štenom glavom (U) na glavi stroja (4) kao što je prika-
zano na slikama.
Pobrinite se za to da plastični zatik na laserskom mo-
dulu sjedi u provrtu bez navoja.
Montiranje stolne bušilice na radni stol.
Radi vlastite sigurnosti ipak svakako preporučujemo
vijčani spoj na radni stol ili slično.
Upozorenje:
Sva potrebna namještanja za ispravan rad bušilice
već su tvornički obavljena. Molimo ništa ne mijenjajte.
Zbog uobičajenog habanja i uporabe alata možda će
biti potrebno naknadno namještanje.

9. Rukovanje

Upozorenje:
Ako niste upoznati s ovakvom vrstom stroja, obrati-
te se stručnjaku. U svakom slučaju prije rada s ovim
proizvodom pročitajte i pomno proučite informacije
za uporabu i sigurnosne informacije.
Zakretanje stola (sl. 10)
1. Kako biste stol (3) postavili u nakošeni položaj,
otpustite blokadu stola (S) i namjestite željeni kut.
2. Zategnite blokadu stola.
Namještanje visine stola (sl. 11)
1. Otpustite blokadu stola (E).
2. Namjestite stol (3) na željenu visinu.
3. Zategnite blokadu stola (E).
4. Napomena: Preporučujemo da visinu stola namje-
stite tako da vrh svrdla bude malo iznad izratka.
186 | HR
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Namještanje brzine i napetosti klinastog remena
(sl. 12)
Pozor! Izvucite električni utikač
Na stolnoj bušilici možete namjestiti razne brzine vre-
tena:
1. Nakon što isključite uređaj, možete otvoriti štitnik
remena (11). Otpustite vijak (V) i otvorite štitnik
remena (11). Na štitniku remena (11) stroja nave-
dene su sve mogućnosti namještanja brzine vre-
tena.
2. Opustite pogonski remen na desnoj strani gla-
ve stroja tako da na otpustite protumatice (12)
na obje strane. Povucite desnu stranu motora u
smjeru vretena kako biste opustili klinasti remen.
Ponovno pritegnite protumatice (12).
3. Položite klinasti remen oko odgovarajućih remeni-
ca. Remen se mora kretati ravno.
4. Otpustite protumatice (12) i pritisnite desnu stranu
motora prema natrag kako biste ponovno zate-
gnuli klinasti remen.
5. Ponovno pritegnite protumatice (12). Klinasti re-
men trebao bi imati zračnost od cca 13 mm kada
ga se pritisne na sredini.
6. Zatvorite štitnik remena (11).
7. Ako se klinasti remen tijekom rada okreće na mje-
stu, ponovno namjestite zategnutost remena.
Napomena: Sigurnosna sklopka
Ako želite namjestiti brzinu, morate otvoriti štitnik re-
mena (11). Kako bi se izbjegla opasnost od nezgoda,
sigurnosna sklopka automatski će isključiti bušilicu.
Mijenjanje zatezne glave
Okrenite vanjski prsten zatezne glave što je moguće
više nalijevo.
Udarite lagano drvenim ili gumenim čekićem zateznu
glavu. Drugom rukom pridržavajte glavu ako klizi s
vretena.
Stavljanje alata u steznu glavu
Svakako vodite računa o tome da je prilikom zamjene
alata mrežni utikač izvučen.
U steznoj glavi (5) dopušteno je stezati samo cilindrič-
ne alate sa specificiranim maksimalnim promjerom
drške. Rabite samo ispravan i oštar alat. Ne rabite
alate čija je drška oštećena ili koji su na neki drugi
način deformirani ili oštećeni. Rabite samo pribor i
dodatne uređaje koji su navedeni u priručniku za upo-
rabu ili koje je odobrio proizvođač.
Stavljanje alata u steznu glavu
Stolna bušilica opremljena je nazubljenom steznom
glavom (5). Kako biste utaknuli svrdlo, najprije valja
preklopiti štitnik od strugotina (7) prema gore, a zatim
umetnuti svrdlo i pritegnuti steznu glavu (5) isporuče-
nim ključem stezne glave (D).
Ponovno izvucite ključ stezne glave (D).
Vodite računa o učvršćenosti stegnutog alata.
