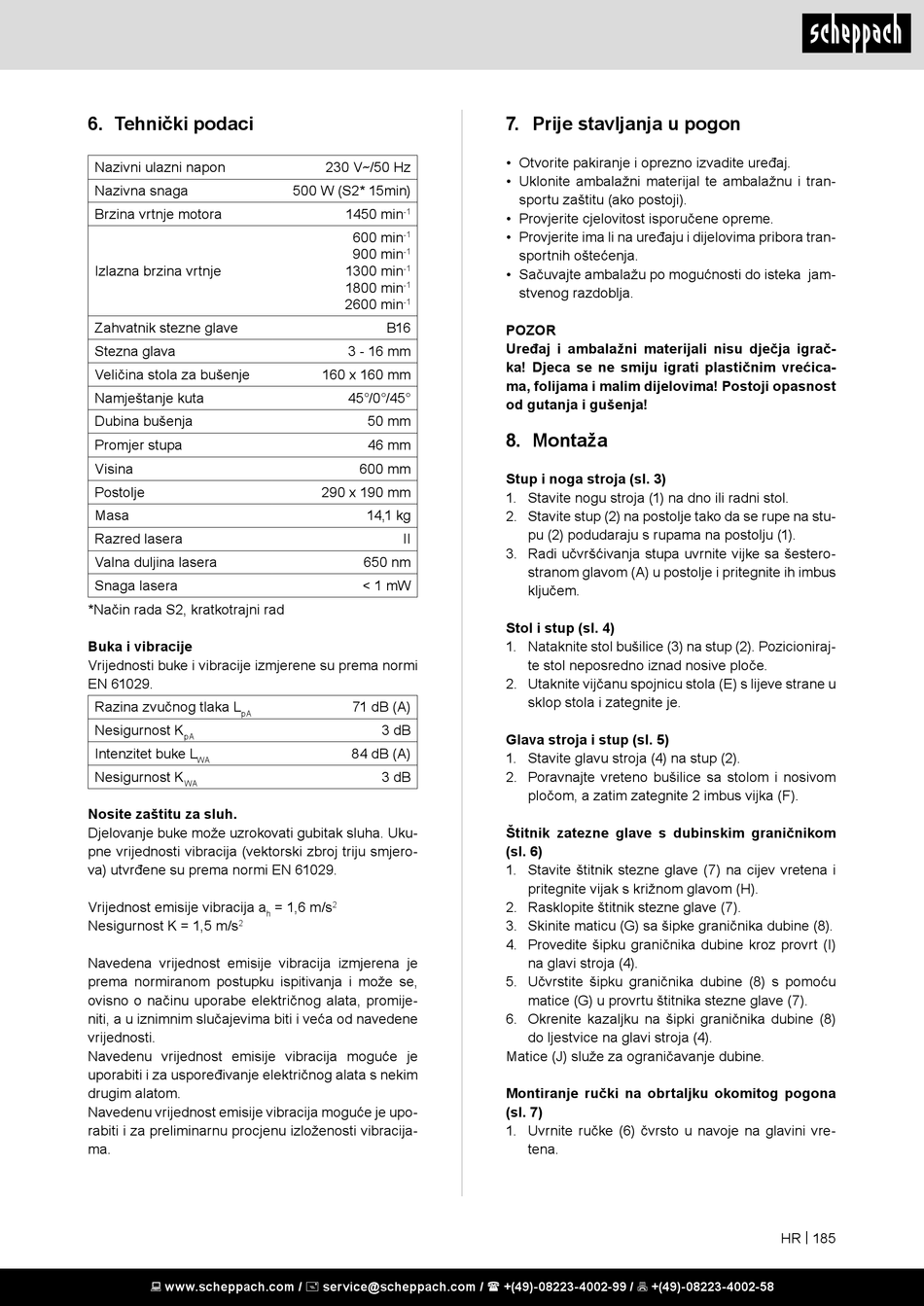

6. Tehnički podaci
Nazivni ulazni napon
Nazivna snaga
Brzina vrtnje motora
Izlazna brzina vrtnje
Zahvatnik stezne glave
Stezna glava
Veličina stola za bušenje
Namještanje kuta
Dubina bušenja
Promjer stupa
Visina
Postolje
Masa
Razred lasera
Valna duljina lasera
Snaga lasera
*Način rada S2, kratkotrajni rad
Buka i vibracije
Vrijednosti buke i vibracije izmjerene su prema normi
EN 61029.
Razina zvučnog tlaka L
pA
Nesigurnost K
pA
Intenzitet buke L
WA
Nesigurnost K
WA
Nosite zaštitu za sluh.
Djelovanje buke može uzrokovati gubitak sluha. Uku-
pne vrijednosti vibracija (vektorski zbroj triju smjero-
va) utvrđene su prema normi EN 61029.
Vrijednost emisije vibracija a
Nesigurnost K = 1,5 m/s
2
Navedena vrijednost emisije vibracija izmjerena je
prema normiranom postupku ispitivanja i može se,
ovisno o načinu uporabe električnog alata, promije-
niti, a u iznimnim slučajevima biti i veća od navedene
vrijednosti.
Navedenu vrijednost emisije vibracija moguće je
uporabiti i za uspoređivanje električnog alata s nekim
drugim alatom.
Navedenu vrijednost emisije vibracija moguće je upo-
rabiti i za preliminarnu procjenu izloženosti vibracija-
ma.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230 V∼/50 Hz
500 W (S2* 15min)
1450 min
-1
600 min
-1
900 min
-1
1300 min
-1
1800 min
-1
2600 min
-1
B16
3 - 16 mm
160 x 160 mm
45°/0°/45°
50 mm
46 mm
600 mm
290 x 190 mm
14,1 kg
II
650 nm
< 1 mW
71 dB (A)
3 dB
84 dB (A)
3 dB
= 1,6 m/s
2
h

7. Prije stavljanja u pogon

• Otvorite pakiranje i oprezno izvadite uređaj.
• Uklonite ambalažni materijal te ambalažnu i tran-
sportu zaštitu (ako postoji).
• Provjerite cjelovitost isporučene opreme.
• Provjerite ima li na uređaju i dijelovima pribora tran-
sportnih oštećenja.
• Sačuvajte ambalažu po mogućnosti do isteka jam-
stvenog razdoblja.
POZOR
Uređaj i ambalažni materijali nisu dječja igrač-
ka! Djeca se ne smiju igrati plastičnim vrećica-
ma, folijama i malim dijelovima! Postoji opasnost
od gutanja i gušenja!
8. Montaža
Stup i noga stroja (sl. 3)
1. Stavite nogu stroja (1) na dno ili radni stol.
2. Stavite stup (2) na postolje tako da se rupe na stu-
pu (2) podudaraju s rupama na postolju (1).
3. Radi učvršćivanja stupa uvrnite vijke sa šestero-
stranom glavom (A) u postolje i pritegnite ih imbus
ključem.
Stol i stup (sl. 4)
1. Nataknite stol bušilice (3) na stup (2). Pozicioniraj-
te stol neposredno iznad nosive ploče.
2. Utaknite vijčanu spojnicu stola (E) s lijeve strane u
sklop stola i zategnite je.
Glava stroja i stup (sl. 5)
1. Stavite glavu stroja (4) na stup (2).
2. Poravnajte vreteno bušilice sa stolom i nosivom
pločom, a zatim zategnite 2 imbus vijka (F).
Štitnik zatezne glave s dubinskim graničnikom
(sl. 6)
1. Stavite štitnik stezne glave (7) na cijev vretena i
pritegnite vijak s križnom glavom (H).
2. Rasklopite štitnik stezne glave (7).
3. Skinite maticu (G) sa šipke graničnika dubine (8).
4. Provedite šipku graničnika dubine kroz provrt (I)
na glavi stroja (4).
5. Učvrstite šipku graničnika dubine (8) s pomoću
matice (G) u provrtu štitnika stezne glave (7).
6. Okrenite kazaljku na šipki graničnika dubine (8)
do ljestvice na glavi stroja (4).
Matice (J) služe za ograničavanje dubine.
Montiranje ručki na obrtaljku okomitog pogona
(sl. 7)
1. Uvrnite ručke (6) čvrsto u navoje na glavini vre-
tena.
