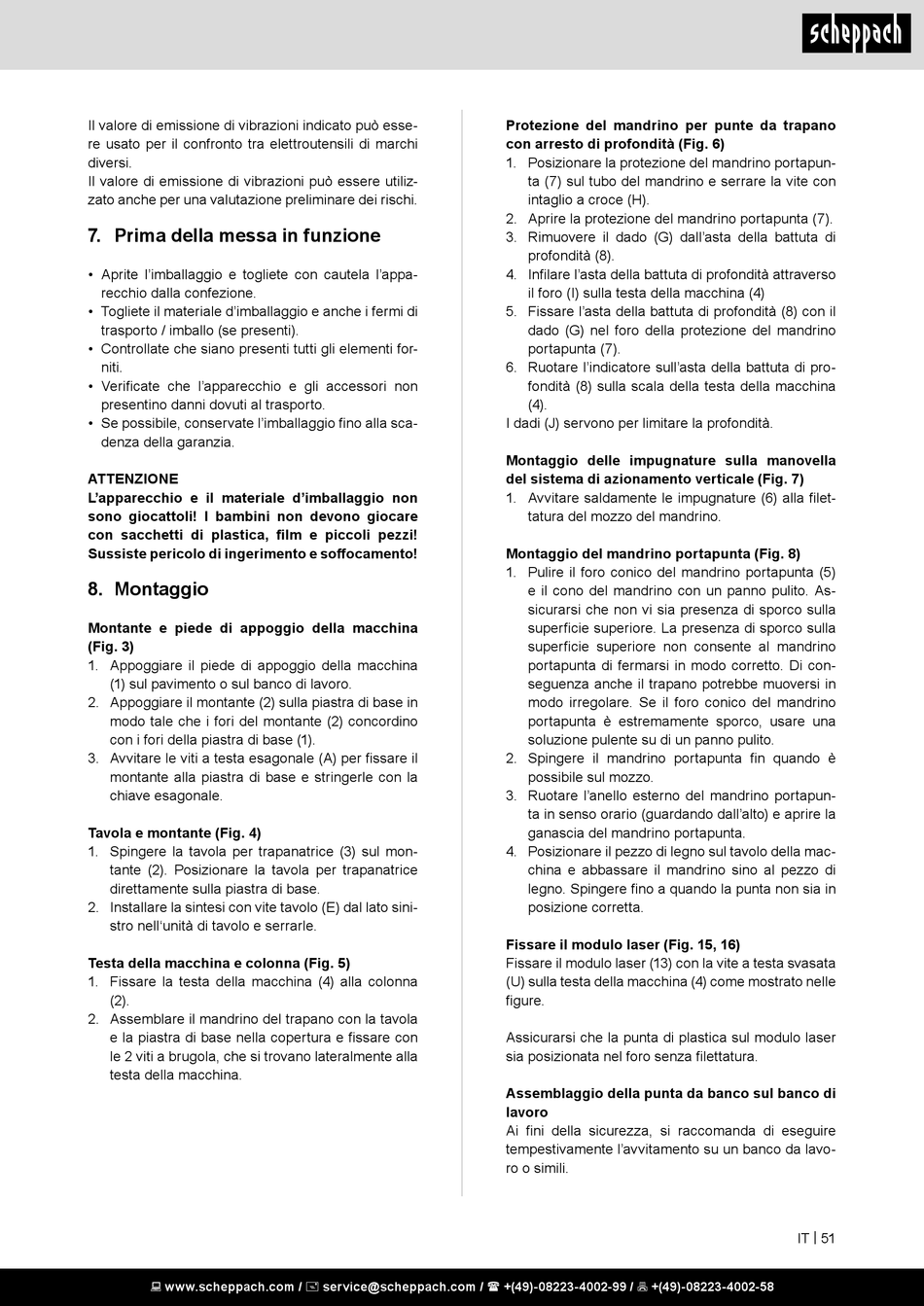

Il valore di emissione di vibrazioni indicato può esse-
re usato per il confronto tra elettroutensili di marchi
diversi.
Il valore di emissione di vibrazioni può essere utiliz-
zato anche per una valutazione preliminare dei rischi.

7. Prima della messa in funzione

• Aprite l'imballaggio e togliete con cautela l'appa-
recchio dalla confezione.
• Togliete il materiale d'imballaggio e anche i fermi di
trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi for-
niti.
• Verificate che l'apparecchio e gli accessori non
presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio fino alla sca-
denza della garanzia.
ATTENZIONE
L'apparecchio e il materiale d'imballaggio non
sono giocattoli! I bambini non devono giocare
con sacchetti di plastica, film e piccoli pezzi!
Sussiste pericolo di ingerimento e soffocamento!

8. Montaggio

Montante e piede di appoggio della macchina
(Fig. 3)
1. Appoggiare il piede di appoggio della macchina
(1) sul pavimento o sul banco di lavoro.
2. Appoggiare il montante (2) sulla piastra di base in
modo tale che i fori del montante (2) concordino
con i fori della piastra di base (1).
3. Avvitare le viti a testa esagonale (A) per fissare il
montante alla piastra di base e stringerle con la
chiave esagonale.
Tavola e montante (Fig. 4)
1. Spingere la tavola per trapanatrice (3) sul mon-
tante (2). Posizionare la tavola per trapanatrice
direttamente sulla piastra di base.
2. Installare la sintesi con vite tavolo (E) dal lato sini-
stro nell'unità di tavolo e serrarle.
Testa della macchina e colonna (Fig. 5)
1. Fissare la testa della macchina (4) alla colonna
(2).
2. Assemblare il mandrino del trapano con la tavola
e la piastra di base nella copertura e fissare con
le 2 viti a brugola, che si trovano lateralmente alla
testa della macchina.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Protezione del mandrino per punte da trapano
con arresto di profondità (Fig. 6)
1. Posizionare la protezione del mandrino portapun-
ta (7) sul tubo del mandrino e serrare la vite con
intaglio a croce (H).
2. Aprire la protezione del mandrino portapunta (7).
3. Rimuovere il dado (G) dall'asta della battuta di
profondità (8).
4. Infilare l'asta della battuta di profondità attraverso
il foro (I) sulla testa della macchina (4)
5. Fissare l'asta della battuta di profondità (8) con il
dado (G) nel foro della protezione del mandrino
portapunta (7).
6. Ruotare l'indicatore sull'asta della battuta di pro-
fondità (8) sulla scala della testa della macchina
(4).
I dadi (J) servono per limitare la profondità.
Montaggio delle impugnature sulla manovella
del sistema di azionamento verticale (Fig. 7)
1. Avvitare saldamente le impugnature (6) alla filet-
tatura del mozzo del mandrino.
Montaggio del mandrino portapunta (Fig. 8)
1. Pulire il foro conico del mandrino portapunta (5)
e il cono del mandrino con un panno pulito. As-
sicurarsi che non vi sia presenza di sporco sulla
superficie superiore. La presenza di sporco sulla
superficie superiore non consente al mandrino
portapunta di fermarsi in modo corretto. Di con-
seguenza anche il trapano potrebbe muoversi in
modo irregolare. Se il foro conico del mandrino
portapunta è estremamente sporco, usare una
soluzione pulente su di un panno pulito.
2. Spingere il mandrino portapunta fin quando è
possibile sul mozzo.
3. Ruotare l'anello esterno del mandrino portapun-
ta in senso orario (guardando dall'alto) e aprire la
ganascia del mandrino portapunta.
4. Posizionare il pezzo di legno sul tavolo della mac-
china e abbassare il mandrino sino al pezzo di
legno. Spingere fino a quando la punta non sia in
posizione corretta.
Fissare il modulo laser (Fig. 15, 16)
Fissare il modulo laser (13) con la vite a testa svasata
(U) sulla testa della macchina (4) come mostrato nelle
figure.
Assicurarsi che la punta di plastica sul modulo laser
sia posizionata nel foro senza filettatura.
Assemblaggio della punta da banco sul banco di
lavoro
Ai fini della sicurezza, si raccomanda di eseguire
tempestivamente l'avvitamento su un banco da lavo-
ro o simili.
IT | 51
