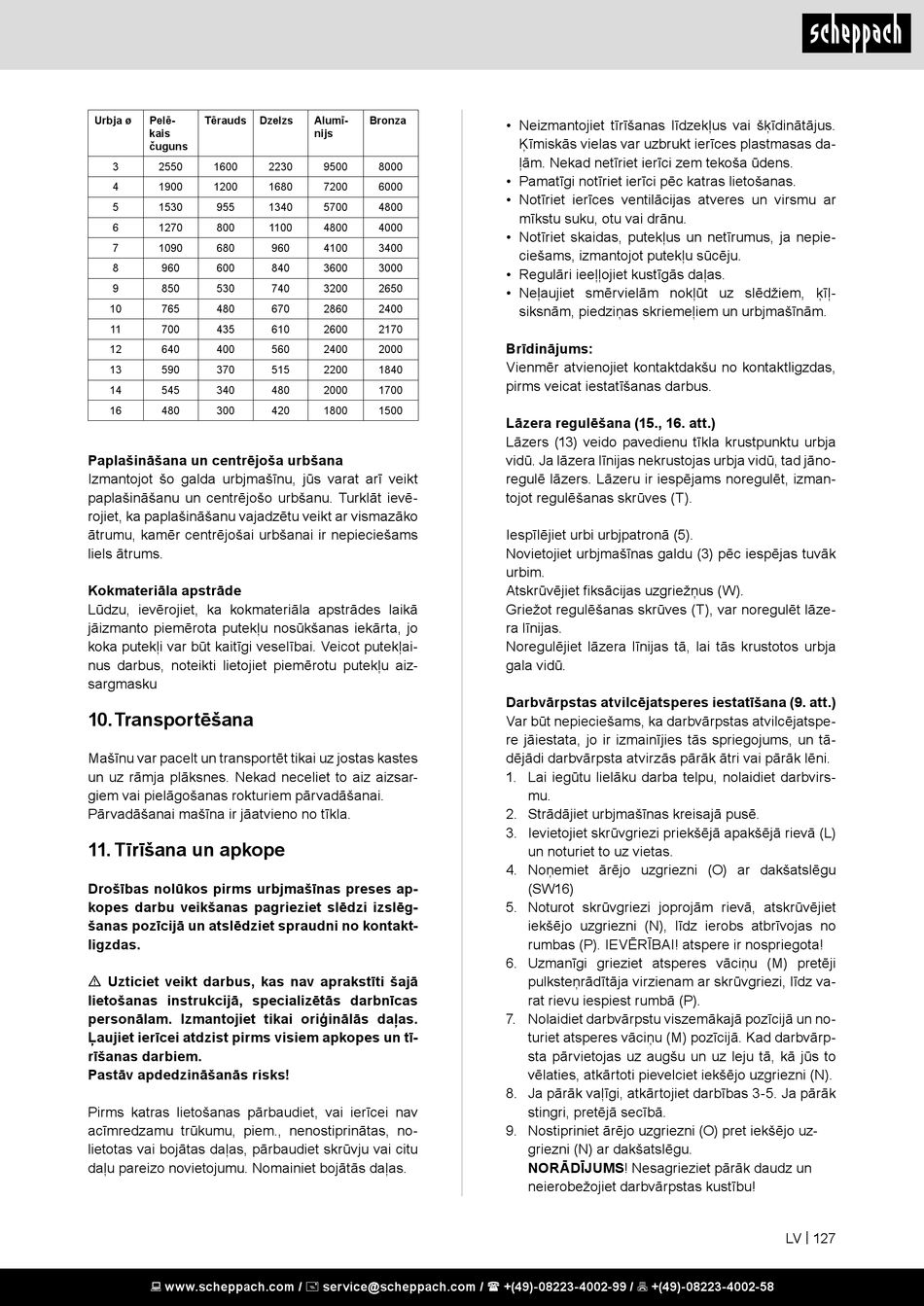

Urbja ø
Pelē-
Tērauds
Dzelzs
kais
čuguns
3
2550
1600
4
1900
1200
5
1530
955
6
1270
800
7
1090
680
8
960
600
9
850
530
10
765
480
11
700
435
12
640
400
13
590
370
14
545
340
16
480
300
Paplašināšana un centrējoša urbšana
Izmantojot šo galda urbjmašīnu, jūs varat arī veikt
paplašināšanu un centrējošo urbšanu. Turklāt ievē-
rojiet, ka paplašināšanu vajadzētu veikt ar vismazāko
ātrumu, kamēr centrējošai urbšanai ir nepieciešams
liels ātrums.
Kokmateriāla apstrāde
Lūdzu, ievērojiet, ka kokmateriāla apstrādes laikā
jāizmanto piemērota putekļu nosūkšanas iekārta, jo
koka putekļi var būt kaitīgi veselībai. Veicot putekļai-
nus darbus, noteikti lietojiet piemērotu putekļu aiz-
sargmasku
10. Transportēšana
Mašīnu var pacelt un transportēt tikai uz jostas kastes
un uz rāmja plāksnes. Nekad neceliet to aiz aizsar-
giem vai pielāgošanas rokturiem pārvadāšanai.
Pārvadāšanai mašīna ir jāatvieno no tīkla.
11. Tīrīšana un apkope
Drošības nolūkos pirms urbjmašīnas preses ap-
kopes darbu veikšanas pagrieziet slēdzi izslēg-
šanas pozīcijā un atslēdziet spraudni no kontakt-
ligzdas.
m Uzticiet veikt darbus, kas nav aprakstīti šajā
lietošanas instrukcijā, specializētās darbnīcas
personālam. Izmantojiet tikai oriģinālās daļas.
Ļaujiet ierīcei atdzist pirms visiem apkopes un tī-
rīšanas darbiem.
Pastāv apdedzināšanās risks!
Pirms katras lietošanas pārbaudiet, vai ierīcei nav
acīmredzamu trūkumu, piem., nenostiprinātas, no-
lietotas vai bojātas daļas, pārbaudiet skrūvju vai citu
daļu pareizo novietojumu. Nomainiet bojātās daļas.
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
Alumī-
Bronza
nijs
2230
9500
8000
1680
7200
6000
1340
5700
4800
1100
4800
4000
960
4100
3400
840
3600
3000
740
3200
2650
670
2860
2400
610
2600
2170
560
2400
2000
515
2200
1840
480
2000
1700
420
1800
1500
• Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus.
Ķīmiskās vielas var uzbrukt ierīces plastmasas da-
ļām. Nekad netīriet ierīci zem tekoša ūdens.
• Pamatīgi notīriet ierīci pēc katras lietošanas.
• Notīriet ierīces ventilācijas atveres un virsmu ar
mīkstu suku, otu vai drānu.
• Notīriet skaidas, putekļus un netīrumus, ja nepie-
ciešams, izmantojot putekļu sūcēju.
• Regulāri ieeļļojiet kustīgās daļas.
• Neļaujiet smērvielām nokļūt uz slēdžiem, ķīļ-
siksnām, piedziņas skriemeļiem un urbjmašīnām.
Brīdinājums:
Vienmēr atvienojiet kontaktdakšu no kontaktligzdas,
pirms veicat iestatīšanas darbus.
Lāzera regulēšana (15., 16. att.)
Lāzers (13) veido pavedienu tīkla krustpunktu urbja
vidū. Ja lāzera līnijas nekrustojas urbja vidū, tad jāno-
regulē lāzers. Lāzeru ir iespējams noregulēt, izman-
tojot regulēšanas skrūves (T).
Iespīlējiet urbi urbjpatronā (5).
Novietojiet urbjmašīnas galdu (3) pēc iespējas tuvāk
urbim.
Atskrūvējiet fiksācijas uzgriežņus (W).
Griežot regulēšanas skrūves (T), var noregulēt lāze-
ra līnijas.
Noregulējiet lāzera līnijas tā, lai tās krustotos urbja
gala vidū.
Darbvārpstas atvilcējatsperes iestatīšana (9. att.)
Var būt nepieciešams, ka darbvārpstas atvilcējatspe-
re jāiestata, jo ir izmainījies tās spriegojums, un tā-
dējādi darbvārpsta atvirzās pārāk ātri vai pārāk lēni.
1. Lai iegūtu lielāku darba telpu, nolaidiet darbvirs-
mu.
2. Strādājiet urbjmašīnas kreisajā pusē.
3. Ievietojiet skrūvgriezi priekšējā apakšējā rievā (L)
un noturiet to uz vietas.
4. Noņemiet ārējo uzgriezni (O) ar dakšatslēgu
(SW16)
5. Noturot skrūvgriezi joprojām rievā, atskrūvējiet
iekšējo uzgriezni (N), līdz ierobs atbrīvojas no
rumbas (P). IEVĒRĪBAI! atspere ir nospriegota!
6. Uzmanīgi grieziet atsperes vāciņu (M) pretēji
pulksteņrādītāja virzienam ar skrūvgriezi, līdz va-
rat rievu iespiest rumbā (P).
7. Nolaidiet darbvārpstu viszemākajā pozīcijā un no-
turiet atsperes vāciņu (M) pozīcijā. Kad darbvārp-
sta pārvietojas uz augšu un uz leju tā, kā jūs to
vēlaties, atkārtoti pievelciet iekšējo uzgriezni (N).
8. Ja pārāk vaļīgi, atkārtojiet darbības 3-5. Ja pārāk
stingri, pretējā secībā.
9. Nostipriniet ārējo uzgriezni (O) pret iekšējo uz-
griezni (N) ar dakšatslēgu.
NORĀDĪJUMS! Nesagrieziet pārāk daudz un
neierobežojiet darbvārpstas kustību!
LV | 127
