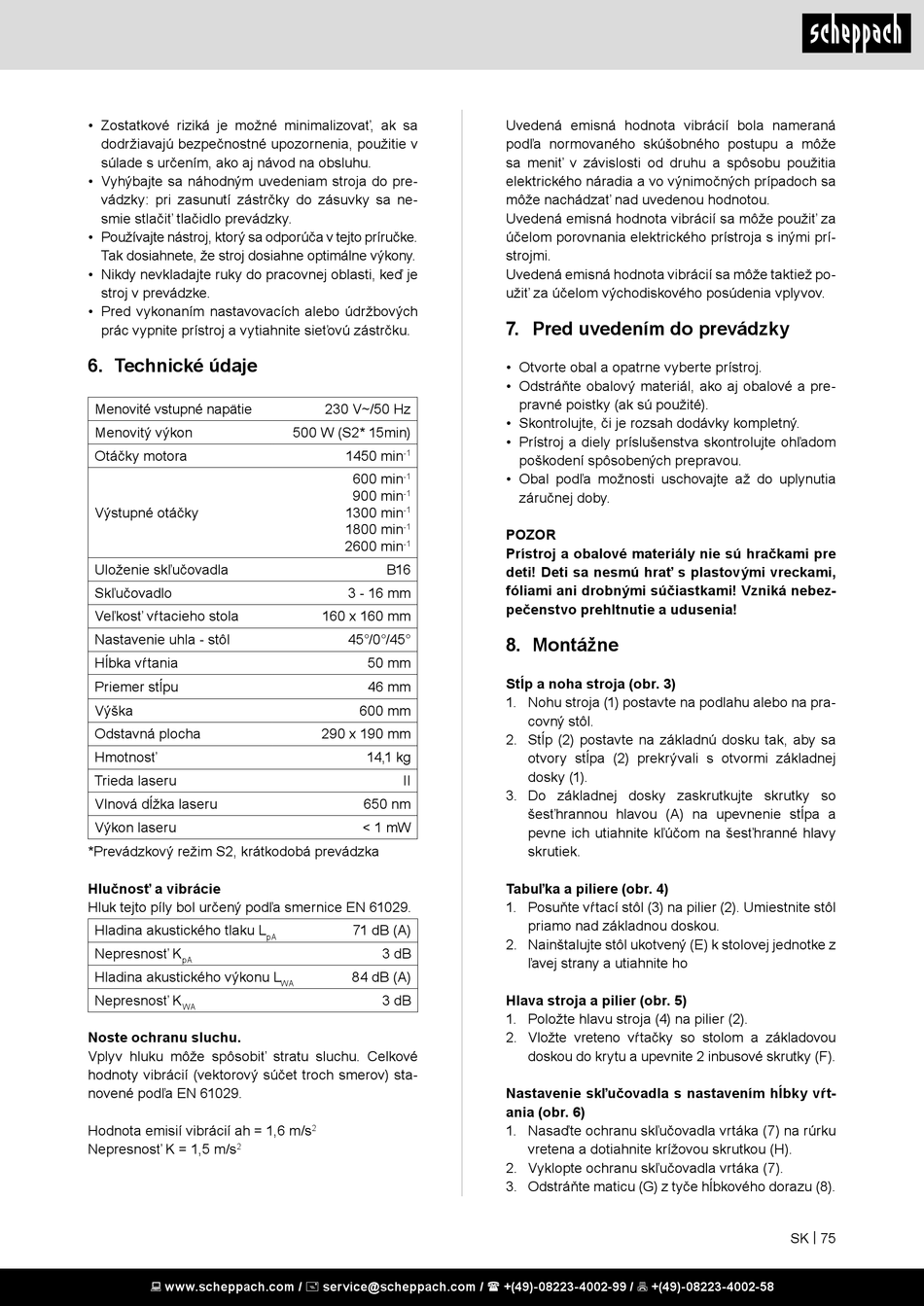

• Zostatkové riziká je možné minimalizovať, ak sa
dodržiavajú bezpečnostné upozornenia, použitie v
súlade s určením, ako aj návod na obsluhu.
• Vyhýbajte sa náhodným uvedeniam stroja do pre-
vádzky: pri zasunutí zástrčky do zásuvky sa ne-
smie stlačiť tlačidlo prevádzky.
• Používajte nástroj, ktorý sa odporúča v tejto príručke.
Tak dosiahnete, že stroj dosiahne optimálne výkony.
• Nikdy nevkladajte ruky do pracovnej oblasti, keď je
stroj v prevádzke.
• Pred vykonaním nastavovacích alebo údržbových
prác vypnite prístroj a vytiahnite sieťovú zástrčku.
6. Technické údaje
Menovité vstupné napätie
Menovitý výkon
Otáčky motora
Výstupné otáčky
Uloženie skľučovadla
Skľučovadlo
Veľkosť vŕtacieho stola
Nastavenie uhla - stôl
Hĺbka vŕtania
Priemer stĺpu
Výška
Odstavná plocha
Hmotnosť
Trieda laseru
Vlnová dĺžka laseru
Výkon laseru
*Prevádzkový režim S2, krátkodobá prevádzka
Hlučnosť a vibrácie
Hluk tejto píly bol určený podľa smernice EN 61029.
Hladina akustického tlaku L
Nepresnosť K
pA
Hladina akustického výkonu L
Nepresnosť K
WA
Noste ochranu sluchu.
Vplyv hluku môže spôsobiť stratu sluchu. Celkové
hodnoty vibrácií (vektorový súčet troch smerov) sta-
novené podľa EN 61029.
Hodnota emisií vibrácií ah = 1,6 m/s
Nepresnosť K = 1,5 m/s
2
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230 V~/50 Hz
500 W (S2* 15min)
1450 min
-1
600 min
-1
900 min
-1
1300 min
-1
1800 min
-1
2600 min
-1
B16
3 - 16 mm
160 x 160 mm
45°/0°/45°
50 mm
46 mm
600 mm
290 x 190 mm
14,1 kg
II
650 nm
< 1 mW
71 dB (A)
pA
3 dB
84 dB (A)
WA
3 dB
2
Uvedená emisná hodnota vibrácií bola nameraná
podľa normovaného skúšobného postupu a môže
sa meniť v závislosti od druhu a spôsobu použitia
elektrického náradia a vo výnimočných prípadoch sa
môže nachádzať nad uvedenou hodnotou.
Uvedená emisná hodnota vibrácií sa môže použiť za
účelom porovnania elektrického prístroja s inými prí-
strojmi.
Uvedená emisná hodnota vibrácií sa môže taktiež po-
užiť za účelom východiskového posúdenia vplyvov.
7. Pred uvedením do prevádzky
• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte obalový materiál, ako aj obalové a pre-
pravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou.
• Obal podľa možnosti uschovajte až do uplynutia
záručnej doby.
POZOR
Prístroj a obalové materiály nie sú hračkami pre
deti! Deti sa nesmú hrať s plastovými vreckami,
fóliami ani drobnými súčiastkami! Vzniká nebez-
pečenstvo prehltnutie a udusenia!
8. Montážne
Stĺp a noha stroja (obr. 3)
1. Nohu stroja (1) postavte na podlahu alebo na pra-
covný stôl.
2. Stĺp (2) postavte na základnú dosku tak, aby sa
otvory stĺpa (2) prekrývali s otvormi základnej
dosky (1).
3. Do základnej dosky zaskrutkujte skrutky so
šesťhrannou hlavou (A) na upevnenie stĺpa a
pevne ich utiahnite kľúčom na šesťhranné hlavy
skrutiek.
Tabuľka a piliere (obr. 4)
1. Posuňte vŕtací stôl (3) na pilier (2). Umiestnite stôl
priamo nad základnou doskou.
2. Nainštalujte stôl ukotvený (E) k stolovej jednotke z
ľavej strany a utiahnite ho
Hlava stroja a pilier (obr. 5)
1. Položte hlavu stroja (4) na pilier (2).
2. Vložte vreteno vŕtačky so stolom a základovou
doskou do krytu a upevnite 2 inbusové skrutky (F).
Nastavenie skľučovadla s nastavením hĺbky vŕt-
ania (obr. 6)
1. Nasaďte ochranu skľučovadla vrtáka (7) na rúrku
vretena a dotiahnite krížovou skrutkou (H).
2. Vyklopte ochranu skľučovadla vrtáka (7).
3. Odstráňte maticu (G) z tyče hĺbkového dorazu (8).
SK | 75
