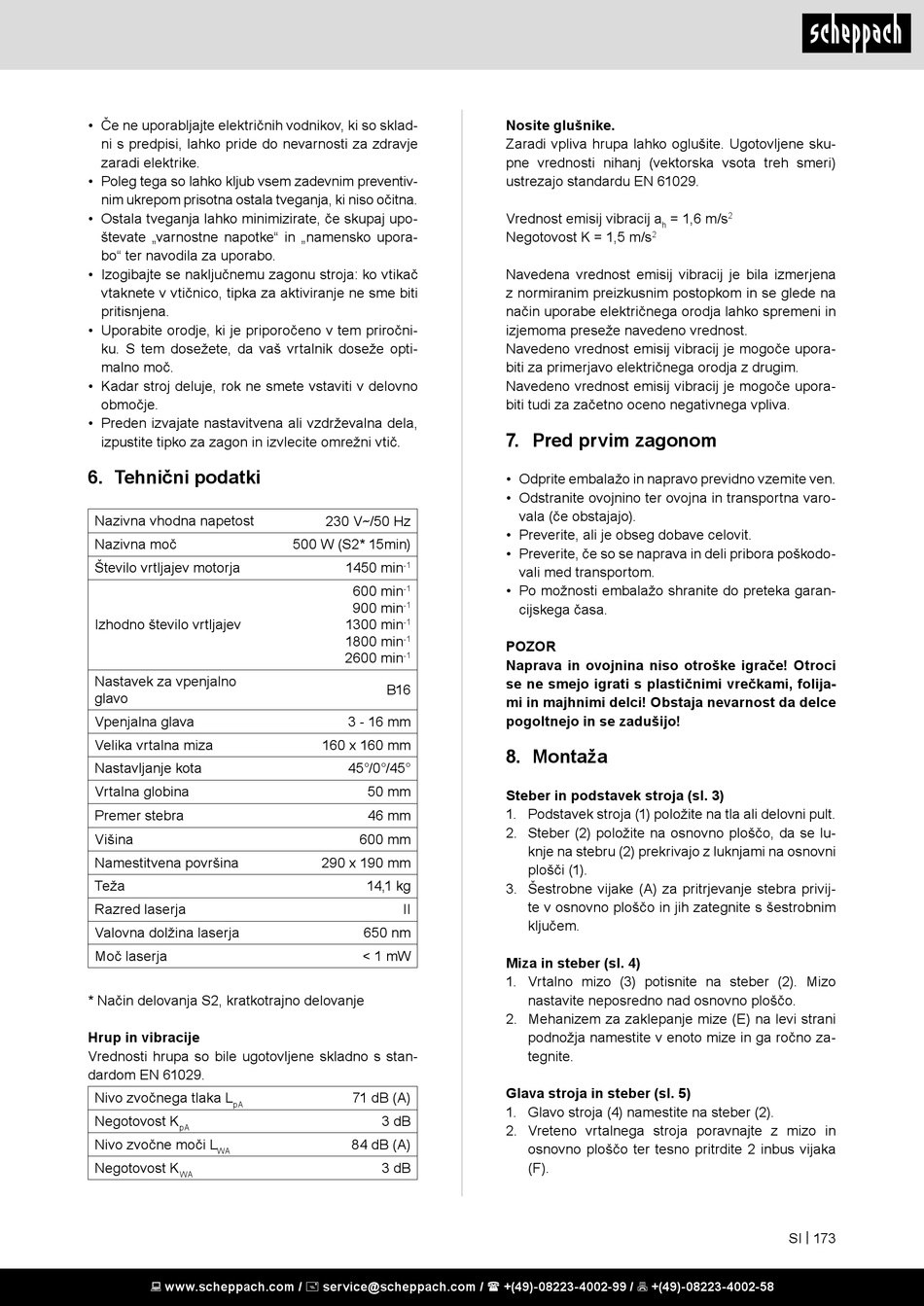

• Če ne uporabljajte električnih vodnikov, ki so sklad-
ni s predpisi, lahko pride do nevarnosti za zdravje
zaradi elektrike.
• Poleg tega so lahko kljub vsem zadevnim preventiv-
nim ukrepom prisotna ostala tveganja, ki niso očitna.
• Ostala tveganja lahko minimizirate, če skupaj upo-
števate „varnostne napotke" in „namensko upora-
bo" ter navodila za uporabo.
• Izogibajte se naključnemu zagonu stroja: ko vtikač
vtaknete v vtičnico, tipka za aktiviranje ne sme biti
pritisnjena.
• Uporabite orodje, ki je priporočeno v tem priročni-
ku. S tem dosežete, da vaš vrtalnik doseže opti-
malno moč.
• Kadar stroj deluje, rok ne smete vstaviti v delovno
območje.
• Preden izvajate nastavitvena ali vzdrževalna dela,
izpustite tipko za zagon in izvlecite omrežni vtič.
6. Tehnični podatki
Nazivna vhodna napetost
Nazivna moč
Število vrtljajev motorja
Izhodno število vrtljajev
Nastavek za vpenjalno
glavo
Vpenjalna glava
Velika vrtalna miza
Nastavljanje kota
Vrtalna globina
Premer stebra
Višina
Namestitvena površina
Teža
Razred laserja
Valovna dolžina laserja
Moč laserja
* Način delovanja S2, kratkotrajno delovanje
Hrup in vibracije
Vrednosti hrupa so bile ugotovljene skladno s stan-
dardom EN 61029.
Nivo zvočnega tlaka L
pA
Negotovost K
pA
Nivo zvočne moči L
WA
Negotovost K
WA
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230 V∼/50 Hz
500 W (S2* 15min)
1450 min
-1
600 min
-1
900 min
-1
1300 min
-1
1800 min
-1
2600 min
-1
B16
3 - 16 mm
160 x 160 mm
45°/0°/45°
50 mm
46 mm
600 mm
290 x 190 mm
14,1 kg
II
650 nm
< 1 mW
71 dB (A)
3 dB
84 dB (A)
3 dB
Nosite glušnike.
Zaradi vpliva hrupa lahko oglušite. Ugotovljene sku-
pne vrednosti nihanj (vektorska vsota treh smeri)
ustrezajo standardu EN 61029.
Vrednost emisij vibracij a = 1,6 m/s
h
Negotovost K = 1,5 m/s
2
Navedena vrednost emisij vibracij je bila izmerjena
z normiranim preizkusnim postopkom in se glede na
način uporabe električnega orodja lahko spremeni in
izjemoma preseže navedeno vrednost.
Navedeno vrednost emisij vibracij je mogoče upora-
biti za primerjavo električnega orodja z drugim.
Navedeno vrednost emisij vibracij je mogoče upora-
biti tudi za začetno oceno negativnega vpliva.

7. Pred prvim zagonom

• Odprite embalažo in napravo previdno vzemite ven.
• Odstranite ovojnino ter ovojna in transportna varo-
vala (če obstajajo).
• Preverite, ali je obseg dobave celovit.
• Preverite, če so se naprava in deli pribora poškodo-
vali med transportom.
• Po možnosti embalažo shranite do preteka garan-
cijskega časa.
POZOR
Naprava in ovojnina niso otroške igrače! Otroci
se ne smejo igrati s plastičnimi vrečkami, folija-
mi in majhnimi delci! Obstaja nevarnost da delce
pogoltnejo in se zadušijo!
8. Montaža
Steber in podstavek stroja (sl. 3)
1. Podstavek stroja (1) položite na tla ali delovni pult.
2. Steber (2) položite na osnovno ploščo, da se lu-
knje na stebru (2) prekrivajo z luknjami na osnovni
plošči (1).
3. Šestrobne vijake (A) za pritrjevanje stebra privij-
te v osnovno ploščo in jih zategnite s šestrobnim
ključem.
Miza in steber (sl. 4)
1. Vrtalno mizo (3) potisnite na steber (2). Mizo
nastavite neposredno nad osnovno ploščo.
2. Mehanizem za zaklepanje mize (E) na levi strani
podnožja namestite v enoto mize in ga ročno za-
tegnite.
Glava stroja in steber (sl. 5)
1. Glavo stroja (4) namestite na steber (2).
2. Vreteno vrtalnega stroja poravnajte z mizo in
osnovno ploščo ter tesno pritrdite 2 inbus vijaka
(F).
