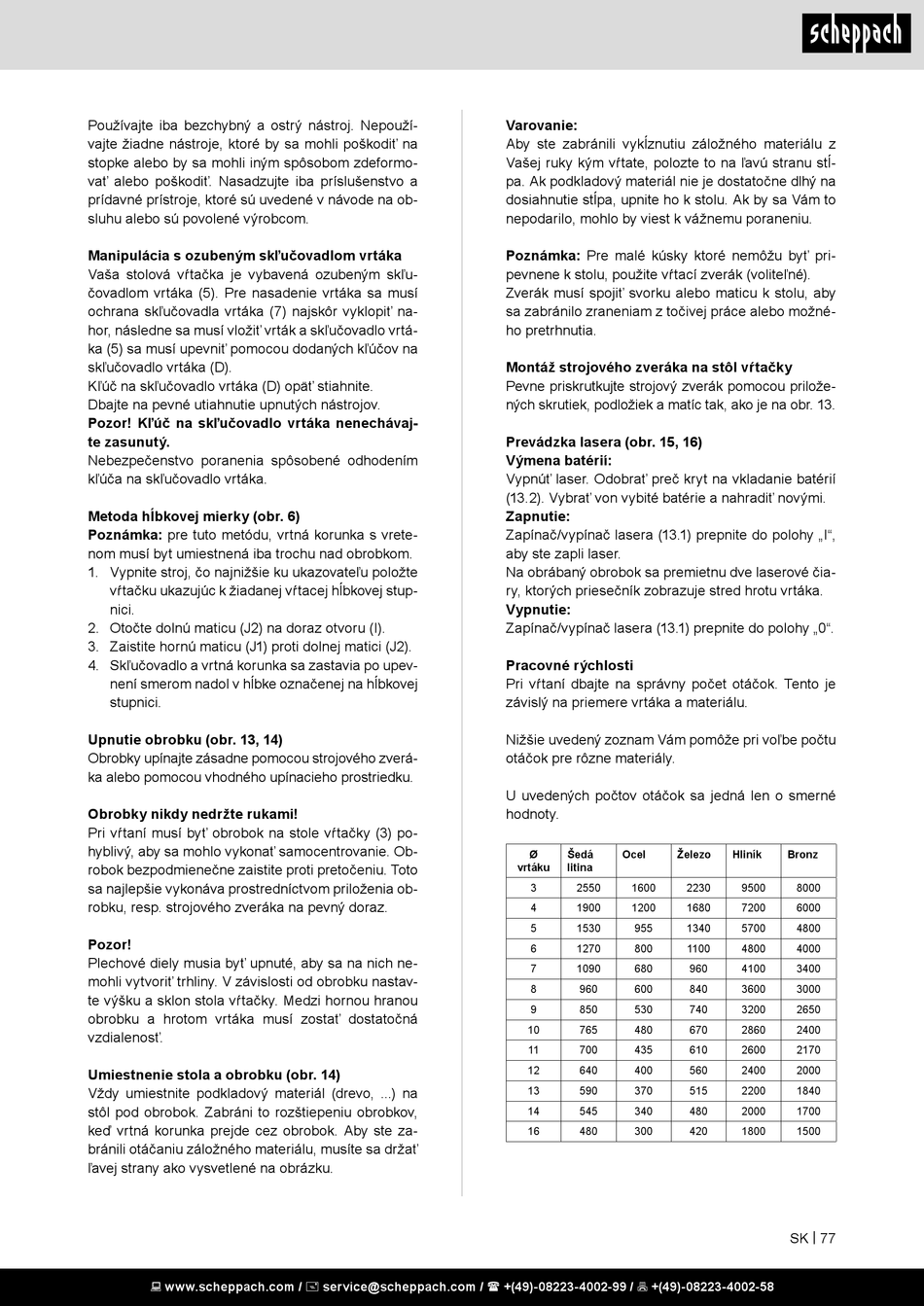

Používajte iba bezchybný a ostrý nástroj. Nepouží-
vajte žiadne nástroje, ktoré by sa mohli poškodiť na
stopke alebo by sa mohli iným spôsobom zdeformo-
vať alebo poškodiť. Nasadzujte iba príslušenstvo a
prídavné prístroje, ktoré sú uvedené v návode na ob-
sluhu alebo sú povolené výrobcom.
Manipulácia s ozubeným skľučovadlom vrtáka
Vaša stolová vŕtačka je vybavená ozubeným skľu-
čovadlom vrtáka (5). Pre nasadenie vrtáka sa musí
ochrana skľučovadla vrtáka (7) najskôr vyklopiť na-
hor, následne sa musí vložiť vrták a skľučovadlo vrtá-
ka (5) sa musí upevniť pomocou dodaných kľúčov na
skľučovadlo vrtáka (D).
Kľúč na skľučovadlo vrtáka (D) opäť stiahnite.
Dbajte na pevné utiahnutie upnutých nástrojov.
Pozor! Kľúč na skľučovadlo vrtáka nenechávaj-
te zasunutý.
Nebezpečenstvo poranenia spôsobené odhodením
kľúča na skľučovadlo vrtáka.
Metoda hĺbkovej mierky (obr. 6)
Poznámka: pre tuto metódu, vrtná korunka s vrete-
nom musí byt umiestnená iba trochu nad obrobkom.
1. Vypnite stroj, čo najnižšie ku ukazovateľu položte
vŕtačku ukazujúc k žiadanej vŕtacej hĺbkovej stup-
nici.
2. Otočte dolnú maticu (J2) na doraz otvoru (I).
3. Zaistite hornú maticu (J1) proti dolnej matici (J2).
4. Skľučovadlo a vrtná korunka sa zastavia po upev-
není smerom nadol v hĺbke označenej na hĺbkovej
stupnici.
Upnutie obrobku (obr. 13, 14)
Obrobky upínajte zásadne pomocou strojového zverá-
ka alebo pomocou vhodného upínacieho prostriedku.
Obrobky nikdy nedržte rukami!
Pri vŕtaní musí byť obrobok na stole vŕtačky (3) po-
hyblivý, aby sa mohlo vykonať samocentrovanie. Ob-
robok bezpodmienečne zaistite proti pretočeniu. Toto
sa najlepšie vykonáva prostredníctvom priloženia ob-
robku, resp. strojového zveráka na pevný doraz.
Pozor!
Plechové diely musia byť upnuté, aby sa na nich ne-
mohli vytvoriť trhliny. V závislosti od obrobku nastav-
te výšku a sklon stola vŕtačky. Medzi hornou hranou
obrobku a hrotom vrtáka musí zostať dostatočná
vzdialenosť.
Umiestnenie stola a obrobku (obr. 14)
Vždy umiestnite podkladový materiál (drevo, ...) na
stôl pod obrobok. Zabráni to rozštiepeniu obrobkov,
keď vrtná korunka prejde cez obrobok. Aby ste za-
bránili otáčaniu záložného materiálu, musíte sa držať
ľavej strany ako vysvetlené na obrázku.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Varovanie:
Aby ste zabránili vykĺznutiu záložného materiálu z
Vašej ruky kým vŕtate, polozte to na ľavú stranu stĺ-
pa. Ak podkladový materiál nie je dostatočne dlhý na
dosiahnutie stĺpa, upnite ho k stolu. Ak by sa Vám to
nepodarilo, mohlo by viest k vážnemu poraneniu.
Poznámka: Pre malé kúsky ktoré nemôžu byť pri-
pevnene k stolu, použite vŕtací zverák (voliteľné).
Zverák musí spojiť svorku alebo maticu k stolu, aby
sa zabránilo zraneniam z točivej práce alebo možné-
ho pretrhnutia.
Montáž strojového zveráka na stôl vŕtačky
Pevne priskrutkujte strojový zverák pomocou prilože-
ných skrutiek, podložiek a matíc tak, ako je na obr. 13.
Prevádzka lasera (obr. 15, 16)
Výmena batérií:
Vypnúť laser. Odobrať preč kryt na vkladanie batérií
(13.2). Vybrať von vybité batérie a nahradiť novými.
Zapnutie:
Zapínač/vypínač lasera (13.1) prepnite do polohy „I",
aby ste zapli laser.
Na obrábaný obrobok sa premietnu dve laserové čia-
ry, ktorých priesečník zobrazuje stred hrotu vrtáka.
Vypnutie:
Zapínač/vypínač lasera (13.1) prepnite do polohy „0".
Pracovné rýchlosti
Pri vŕtaní dbajte na správny počet otáčok. Tento je
závislý na priemere vrtáka a materiálu.
Nižšie uvedený zoznam Vám pomôže pri voľbe počtu
otáčok pre rôzne materiály.
U uvedených počtov otáčok sa jedná len o smerné
hodnoty.
Ø Šedá Ocel Železo
vrtáku litina
3 2550 1600
4 1900 1200
5 1530 955
6 1270 800
7 1090 680
8 960 600
9 850 530
10 765 480
11 700 435
12 640 400
13 590 370
14 545 340
16 480 300
Hliník Bronz
2230 9500 8000
1680 7200 6000
1340 5700 4800
1100 4800 4000
960 4100 3400
840 3600 3000
740 3200 2650
670 2860 2400
610 2600 2170
560 2400 2000
515 2200 1840
480 2000 1700
420 1800 1500
