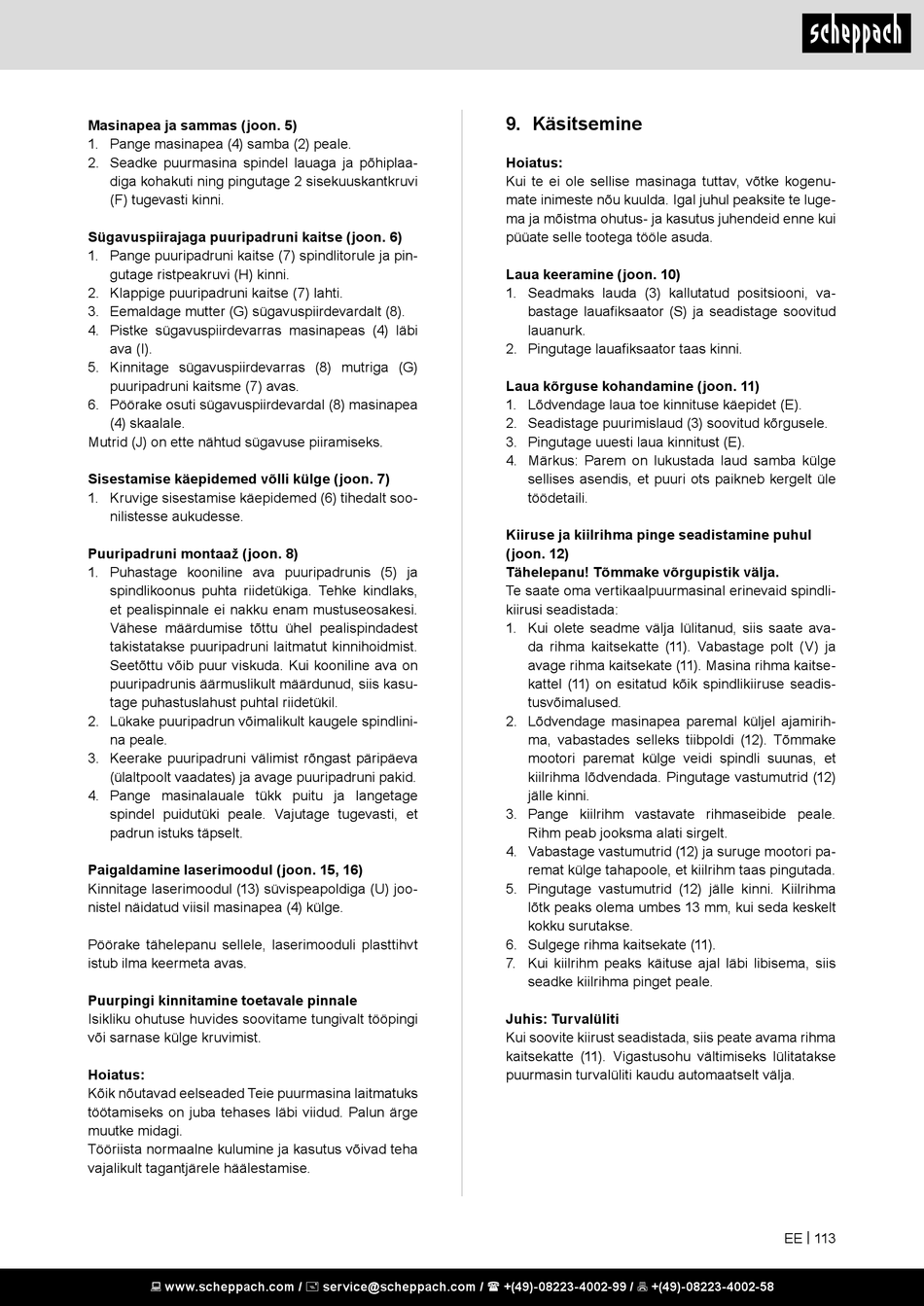

Masinapea ja sammas (joon. 5)
1. Pange masinapea (4) samba (2) peale.
2. Seadke puurmasina spindel lauaga ja põhiplaa-
diga kohakuti ning pingutage 2 sisekuuskantkruvi
(F) tugevasti kinni.
Sügavuspiirajaga puuripadruni kaitse (joon. 6)
1. Pange puuripadruni kaitse (7) spindlitorule ja pin-
gutage ristpeakruvi (H) kinni.
2. Klappige puuripadruni kaitse (7) lahti.
3. Eemaldage mutter (G) sügavuspiirdevardalt (8).
4. Pistke sügavuspiirdevarras masinapeas (4) läbi
ava (I).
5. Kinnitage sügavuspiirdevarras (8) mutriga (G)
puuripadruni kaitsme (7) avas.
6. Pöörake osuti sügavuspiirdevardal (8) masinapea
(4) skaalale.
Mutrid (J) on ette nähtud sügavuse piiramiseks.
Sisestamise käepidemed võlli külge (joon. 7)
1. Kruvige sisestamise käepidemed (6) tihedalt soo-
nilistesse aukudesse.
Puuripadruni montaaž (joon. 8)
1. Puhastage kooniline ava puuripadrunis (5) ja
spindlikoonus puhta riidetükiga. Tehke kindlaks,
et pealispinnale ei nakku enam mustuseosakesi.
Vähese määrdumise tõttu ühel pealispindadest
takistatakse puuripadruni laitmatut kinnihoidmist.
Seetõttu võib puur viskuda. Kui kooniline ava on
puuripadrunis äärmuslikult määrdunud, siis kasu-
tage puhastuslahust puhtal riidetükil.
2. Lükake puuripadrun võimalikult kaugele spindlini-
na peale.
3. Keerake puuripadruni välimist rõngast päripäeva
(ülaltpoolt vaadates) ja avage puuripadruni pakid.
4. Pange masinalauale tükk puitu ja langetage
spindel puidutüki peale. Vajutage tugevasti, et
padrun istuks täpselt.
Paigaldamine laserimoodul (joon. 15, 16)
Kinnitage laserimoodul (13) süvispeapoldiga (U) joo-
nistel näidatud viisil masinapea (4) külge.
Pöörake tähelepanu sellele, laserimooduli plasttihvt
istub ilma keermeta avas.
Puurpingi kinnitamine toetavale pinnale
Isikliku ohutuse huvides soovitame tungivalt tööpingi
või sarnase külge kruvimist.
Hoiatus:
Kõik nõutavad eelseaded Teie puurmasina laitmatuks
töötamiseks on juba tehases läbi viidud. Palun ärge
muutke midagi.
Tööriista normaalne kulumine ja kasutus võivad teha
vajalikult tagantjärele häälestamise.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9. Käsitsemine
Hoiatus:
Kui te ei ole sellise masinaga tuttav, võtke kogenu-
mate inimeste nõu kuulda. Igal juhul peaksite te luge-
ma ja mõistma ohutus- ja kasutus juhendeid enne kui
püüate selle tootega tööle asuda.
Laua keeramine (joon. 10)
1. Seadmaks lauda (3) kallutatud positsiooni, va-
bastage lauafiksaator (S) ja seadistage soovitud
lauanurk.
2. Pingutage lauafiksaator taas kinni.
Laua kõrguse kohandamine (joon. 11)
1. Lõdvendage laua toe kinnituse käepidet (E).
2. Seadistage puurimislaud (3) soovitud kõrgusele.
3. Pingutage uuesti laua kinnitust (E).
4. Märkus: Parem on lukustada laud samba külge
sellises asendis, et puuri ots paikneb kergelt üle
töödetaili.
Kiiruse ja kiilrihma pinge seadistamine puhul
(joon. 12)
Tähelepanu! Tõmmake võrgupistik välja.
Te saate oma vertikaalpuurmasinal erinevaid spindli-
kiirusi seadistada:
1. Kui olete seadme välja lülitanud, siis saate ava-
da rihma kaitsekatte (11). Vabastage polt (V) ja
avage rihma kaitsekate (11). Masina rihma kaitse-
kattel (11) on esitatud kõik spindlikiiruse seadis-
tusvõimalused.
2. Lõdvendage masinapea paremal küljel ajamirih-
ma, vabastades selleks tiibpoldi (12). Tõmmake
mootori paremat külge veidi spindli suunas, et
kiilrihma lõdvendada. Pingutage vastumutrid (12)
jälle kinni.
3. Pange kiilrihm vastavate rihmaseibide peale.
Rihm peab jooksma alati sirgelt.
4. Vabastage vastumutrid (12) ja suruge mootori pa-
remat külge tahapoole, et kiilrihm taas pingutada.
5. Pingutage vastumutrid (12) jälle kinni. Kiilrihma
lõtk peaks olema umbes 13 mm, kui seda keskelt
kokku surutakse.
6. Sulgege rihma kaitsekate (11).
7. Kui kiilrihm peaks käituse ajal läbi libisema, siis
seadke kiilrihma pinget peale.
Juhis: Turvalüliti
Kui soovite kiirust seadistada, siis peate avama rihma
kaitsekatte (11). Vigastusohu vältimiseks lülitatakse
puurmasin turvalüliti kaudu automaatselt välja.
