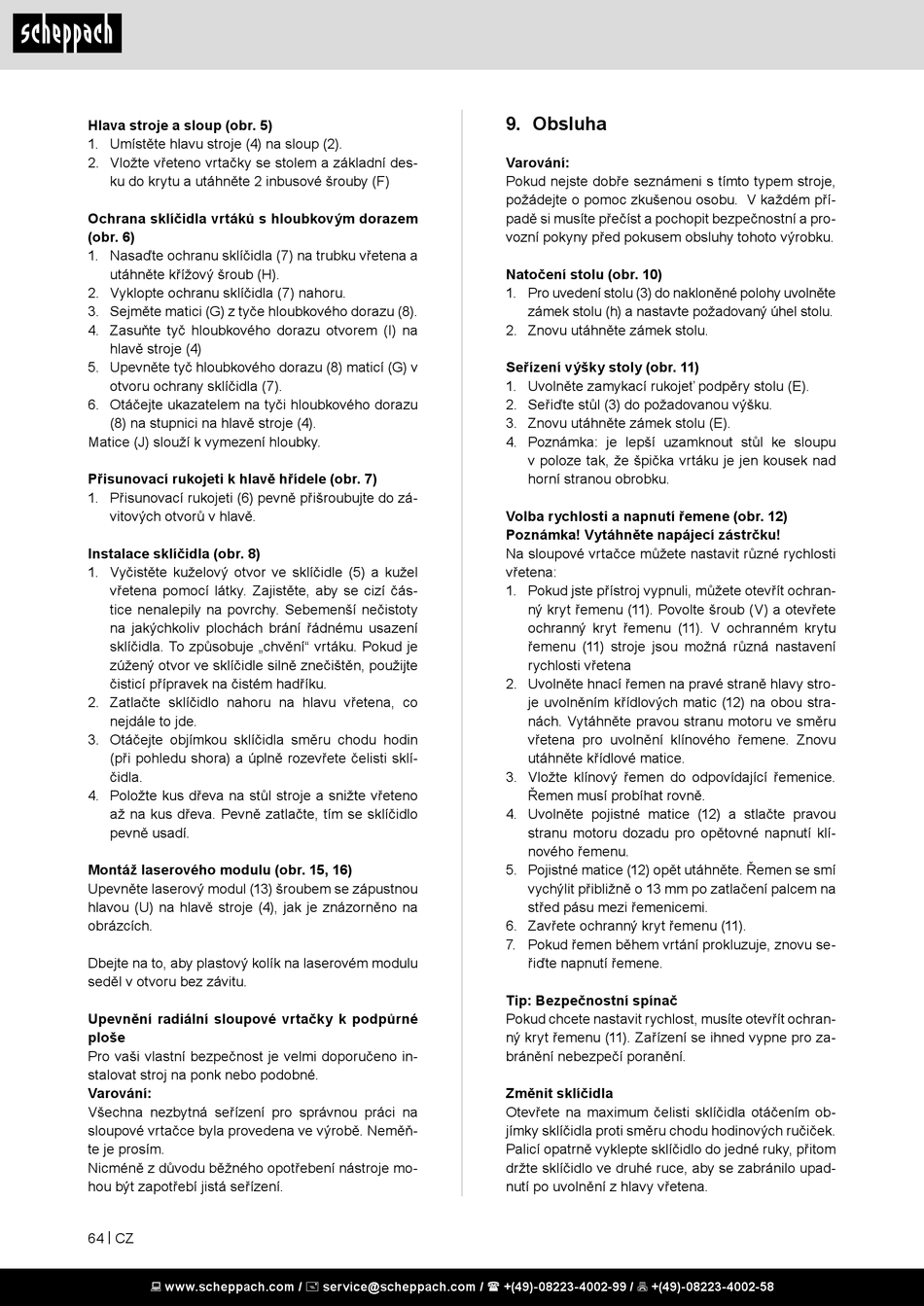

Hlava stroje a sloup (obr. 5)
1. Umístěte hlavu stroje (4) na sloup (2).
2. Vložte vřeteno vrtačky se stolem a základní des-
ku do krytu a utáhněte 2 inbusové šrouby (F)
Ochrana sklíčidla vrtáků s hloubkovým dorazem
(obr. 6)
1. Nasaďte ochranu sklíčidla (7) na trubku vřetena a
utáhněte křížový šroub (H).
2. Vyklopte ochranu sklíčidla (7) nahoru.
3. Sejměte matici (G) z tyče hloubkového dorazu (8).
4. Zasuňte tyč hloubkového dorazu otvorem (I) na
hlavě stroje (4)
5. Upevněte tyč hloubkového dorazu (8) maticí (G) v
otvoru ochrany sklíčidla (7).
6. Otáčejte ukazatelem na tyči hloubkového dorazu
(8) na stupnici na hlavě stroje (4).
Matice (J) slouží k vymezení hloubky.
Přisunovací rukojeti k hlavě hřídele (obr. 7)
1. Přisunovací rukojeti (6) pevně přišroubujte do zá-
vitových otvorů v hlavě.
Instalace sklíčidla (obr. 8)
1. Vyčistěte kuželový otvor ve sklíčidle (5) a kužel
vřetena pomocí látky. Zajistěte, aby se cizí čás-
tice nenalepily na povrchy. Sebemenší nečistoty
na jakýchkoliv plochách brání řádnému usazení
sklíčidla. To způsobuje „chvění" vrtáku. Pokud je
zúžený otvor ve sklíčidle silně znečištěn, použijte
čisticí přípravek na čistém hadříku.
2. Zatlačte sklíčidlo nahoru na hlavu vřetena, co
nejdále to jde.
3. Otáčejte objímkou sklíčidla směru chodu hodin
(při pohledu shora) a úplně rozevřete čelisti sklí-
čidla.
4. Položte kus dřeva na stůl stroje a snižte vřeteno
až na kus dřeva. Pevně zatlačte, tím se sklíčidlo
pevně usadí.
Montáž laserového modulu (obr. 15, 16)
Upevněte laserový modul (13) šroubem se zápustnou
hlavou (U) na hlavě stroje (4), jak je znázorněno na
obrázcích.
Dbejte na to, aby plastový kolík na laserovém modulu
seděl v otvoru bez závitu.
Upevnění radiální sloupové vrtačky k podpůrné
ploše
Pro vaši vlastní bezpečnost je velmi doporučeno in-
stalovat stroj na ponk nebo podobné.
Varování:
Všechna nezbytná seřízení pro správnou práci na
sloupové vrtačce byla provedena ve výrobě. Neměň-
te je prosím.
Nicméně z důvodu běžného opotřebení nástroje mo-
hou být zapotřebí jistá seřízení.
64 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

9. Obsluha

Varování:
Pokud nejste dobře seznámeni s tímto typem stroje,
požádejte o pomoc zkušenou osobu. V každém pří-
padě si musíte přečíst a pochopit bezpečnostní a pro-
vozní pokyny před pokusem obsluhy tohoto výrobku.
Natočení stolu (obr. 10)
1. Pro uvedení stolu (3) do nakloněné polohy uvolněte
zámek stolu (h) a nastavte požadovaný úhel stolu.
2. Znovu utáhněte zámek stolu.
Seřízení výšky stoly (obr. 11)
1. Uvolněte zamykací rukojeť podpěry stolu (E).
2. Seřiďte stůl (3) do požadovanou výšku.
3. Znovu utáhněte zámek stolu (E).
4. Poznámka: je lepší uzamknout stůl ke sloupu
v poloze tak, že špička vrtáku je jen kousek nad
horní stranou obrobku.
Volba rychlosti a napnutí řemene (obr. 12)
Poznámka! Vytáhněte napájecí zástrčku!
Na sloupové vrtačce můžete nastavit různé rychlosti
vřetena:
1. Pokud jste přístroj vypnuli, můžete otevřít ochran-
ný kryt řemenu (11). Povolte šroub (V) a otevřete
ochranný kryt řemenu (11). V ochranném krytu
řemenu (11) stroje jsou možná různá nastavení
rychlosti vřetena
2. Uvolněte hnací řemen na pravé straně hlavy stro-
je uvolněním křídlových matic (12) na obou stra-
nách. Vytáhněte pravou stranu motoru ve směru
vřetena pro uvolnění klínového řemene. Znovu
utáhněte křídlové matice.
3. Vložte klínový řemen do odpovídající řemenice.
Řemen musí probíhat rovně.
4. Uvolněte pojistné matice (12) a stlačte pravou
stranu motoru dozadu pro opětovné napnutí klí-
nového řemenu.
5. Pojistné matice (12) opět utáhněte. Řemen se smí
vychýlit přibližně o 13 mm po zatlačení palcem na
střed pásu mezi řemenicemi.
6. Zavřete ochranný kryt řemenu (11).
7. Pokud řemen během vrtání prokluzuje, znovu se-
řiďte napnutí řemene.
Tip: Bezpečnostní spínač
Pokud chcete nastavit rychlost, musíte otevřít ochran-
ný kryt řemenu (11). Zařízení se ihned vypne pro za-
bránění nebezpečí poranění.
Změnit sklíčidla
Otevřete na maximum čelisti sklíčidla otáčením ob-
jímky sklíčidla proti směru chodu hodinových ručiček.
Palicí opatrně vyklepte sklíčidlo do jedné ruky, přitom
držte sklíčidlo ve druhé ruce, aby se zabránilo upad-
nutí po uvolnění z hlavy vřetena.
