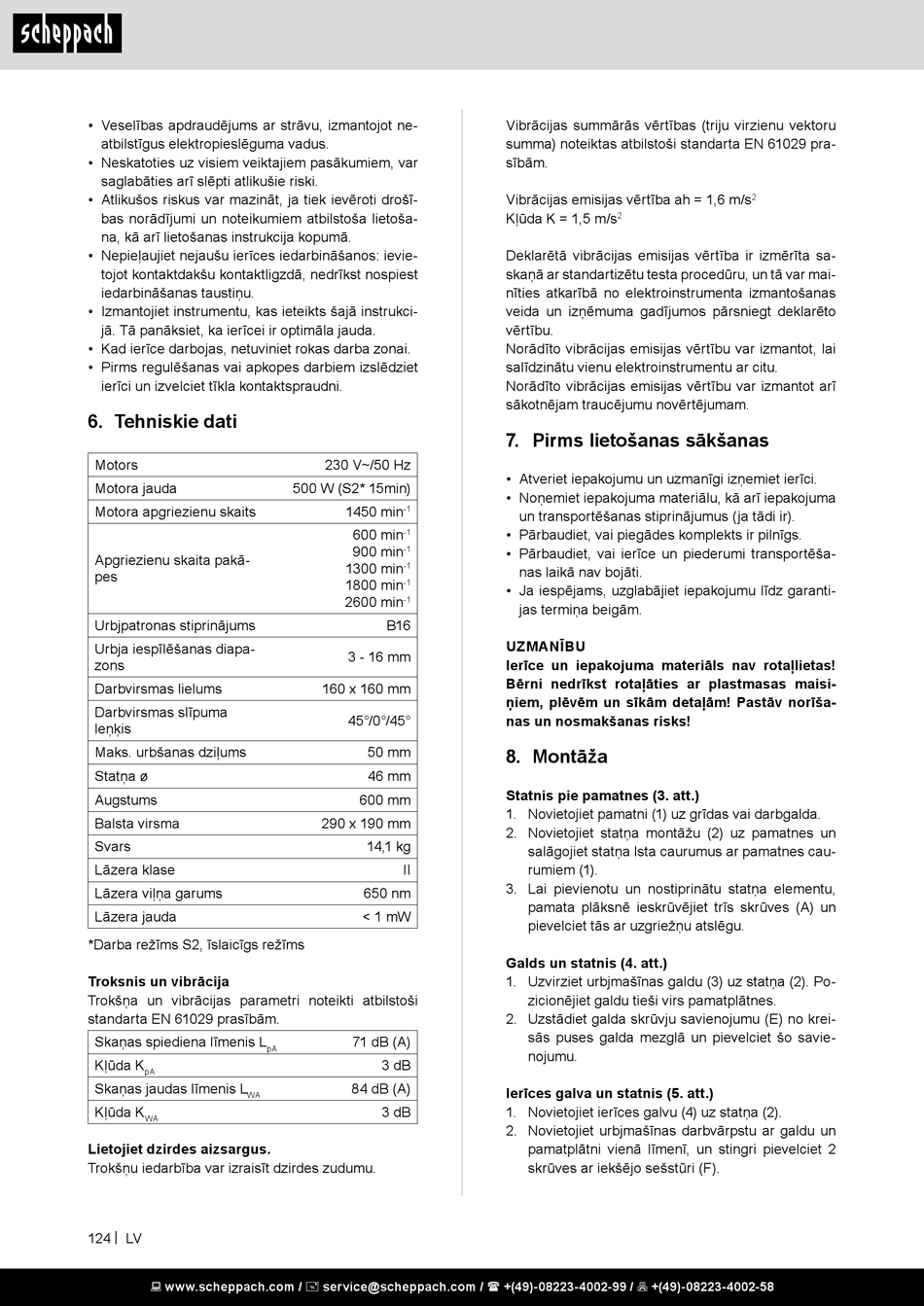

• Veselības apdraudējums ar strāvu, izmantojot ne-
atbilstīgus elektropieslēguma vadus.
• Neskatoties uz visiem veiktajiem pasākumiem, var
saglabāties arī slēpti atlikušie riski.
• Atlikušos riskus var mazināt, ja tiek ievēroti drošī-
bas norādījumi un noteikumiem atbilstoša lietoša-
na, kā arī lietošanas instrukcija kopumā.
• Nepieļaujiet nejaušu ierīces iedarbināšanos: ievie-
tojot kontaktdakšu kontaktligzdā, nedrīkst nospiest
iedarbināšanas taustiņu.
• Izmantojiet instrumentu, kas ieteikts šajā instrukci-
jā. Tā panāksiet, ka ierīcei ir optimāla jauda.
• Kad ierīce darbojas, netuviniet rokas darba zonai.
• Pirms regulēšanas vai apkopes darbiem izslēdziet
ierīci un izvelciet tīkla kontaktspraudni.

6. Tehniskie dati

Motors
Motora jauda
Motora apgriezienu skaits
Apgriezienu skaita pakā-
pes
Urbjpatronas stiprinājums
Urbja iespīlēšanas diapa-
zons
Darbvirsmas lielums
Darbvirsmas slīpuma
leņķis
Maks. urbšanas dziļums
Statņa ø
Augstums
Balsta virsma
Svars
Lāzera klase
Lāzera viļņa garums
Lāzera jauda
*Darba režīms S2, īslaicīgs režīms
Troksnis un vibrācija
Trokšņa un vibrācijas parametri noteikti atbilstoši
standarta EN 61029 prasībām.
Skaņas spiediena līmenis L
Kļūda K
pA
Skaņas jaudas līmenis L
WA
Kļūda K
WA
Lietojiet dzirdes aizsargus.
Trokšņu iedarbība var izraisīt dzirdes zudumu.
124 | LV
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230 V~/50 Hz
500 W (S2* 15min)
1450 min
-1
600 min
-1
900 min
-1
1300 min
-1
1800 min
-1
2600 min
-1
B16
3 - 16 mm
160 x 160 mm
45°/0°/45°
50 mm
46 mm
600 mm
290 x 190 mm
14,1 kg
II
650 nm
< 1 mW
71 dB (A)
pA
3 dB
84 dB (A)
3 dB
Vibrācijas summārās vērtības (triju virzienu vektoru
summa) noteiktas atbilstoši standarta EN 61029 pra-
sībām.
Vibrācijas emisijas vērtība ah = 1,6 m/s
Kļūda K = 1,5 m/s
2
Deklarētā vibrācijas emisijas vērtība ir izmērīta sa-
skaņā ar standartizētu testa procedūru, un tā var mai-
nīties atkarībā no elektroinstrumenta izmantošanas
veida un izņēmuma gadījumos pārsniegt deklarēto
vērtību.
Norādīto vibrācijas emisijas vērtību var izmantot, lai
salīdzinātu vienu elektroinstrumentu ar citu.
Norādīto vibrācijas emisijas vērtību var izmantot arī
sākotnējam traucējumu novērtējumam.
7. Pirms lietošanas sākšanas
• Atveriet iepakojumu un uzmanīgi izņemiet ierīci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma
un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēša-
nas laikā nav bojāti.
• Ja iespējams, uzglabājiet iepakojumu līdz garanti-
jas termiņa beigām.
UZMANĪBU
Ierīce un iepakojuma materiāls nav rotaļlietas!
Bērni nedrīkst rotaļāties ar plastmasas maisi-
ņiem, plēvēm un sīkām detaļām! Pastāv norīša-
nas un nosmakšanas risks!
8. Montāža
Statnis pie pamatnes (3. att.)
1. Novietojiet pamatni (1) uz grīdas vai darbgalda.
2. Novietojiet statņa montāžu (2) uz pamatnes un
salāgojiet statņa lsta caurumus ar pamatnes cau-
rumiem (1).
3. Lai pievienotu un nostiprinātu statņa elementu,
pamata plāksnē ieskrūvējiet trīs skrūves (A) un
pievelciet tās ar uzgriežņu atslēgu.
Galds un statnis (4. att.)
1. Uzvirziet urbjmašīnas galdu (3) uz statņa (2). Po-
zicionējiet galdu tieši virs pamatplātnes.
2. Uzstādiet galda skrūvju savienojumu (E) no krei-
sās puses galda mezglā un pievelciet šo savie-
nojumu.
Ierīces galva un statnis (5. att.)
1. Novietojiet ierīces galvu (4) uz statņa (2).
2. Novietojiet urbjmašīnas darbvārpstu ar galdu un
pamatplātni vienā līmenī, un stingri pievelciet 2
skrūves ar iekšējo sešstūri (F).
