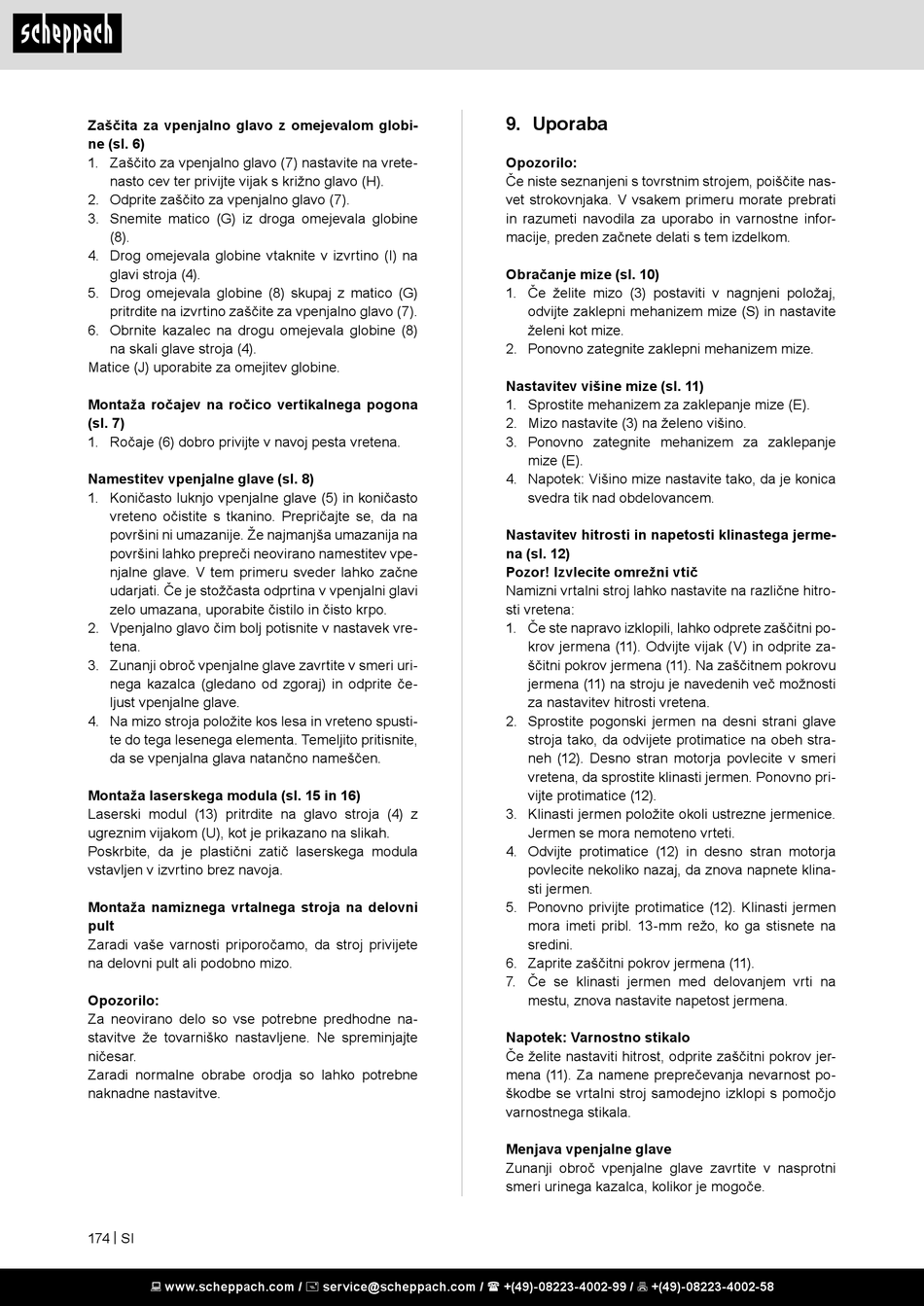

Zaščita za vpenjalno glavo z omejevalom globi-
ne (sl. 6)
1. Zaščito za vpenjalno glavo (7) nastavite na vrete-
nasto cev ter privijte vijak s križno glavo (H).
2. Odprite zaščito za vpenjalno glavo (7).
3. Snemite matico (G) iz droga omejevala globine
(8).
4. Drog omejevala globine vtaknite v izvrtino (I) na
glavi stroja (4).
5. Drog omejevala globine (8) skupaj z matico (G)
pritrdite na izvrtino zaščite za vpenjalno glavo (7).
6. Obrnite kazalec na drogu omejevala globine (8)
na skali glave stroja (4).
Matice (J) uporabite za omejitev globine.
Montaža ročajev na ročico vertikalnega pogona
(sl. 7)
1. Ročaje (6) dobro privijte v navoj pesta vretena.
Namestitev vpenjalne glave (sl. 8)
1. Koničasto luknjo vpenjalne glave (5) in koničasto
vreteno očistite s tkanino. Prepričajte se, da na
površini ni umazanije. Že najmanjša umazanija na
površini lahko prepreči neovirano namestitev vpe-
njalne glave. V tem primeru sveder lahko začne
udarjati. Če je stožčasta odprtina v vpenjalni glavi
zelo umazana, uporabite čistilo in čisto krpo.
2. Vpenjalno glavo čim bolj potisnite v nastavek vre-
tena.
3. Zunanji obroč vpenjalne glave zavrtite v smeri uri-
nega kazalca (gledano od zgoraj) in odprite če-
ljust vpenjalne glave.
4. Na mizo stroja položite kos lesa in vreteno spusti-
te do tega lesenega elementa. Temeljito pritisnite,
da se vpenjalna glava natančno nameščen.
Montaža laserskega modula (sl. 15 in 16)
Laserski modul (13) pritrdite na glavo stroja (4) z
ugreznim vijakom (U), kot je prikazano na slikah.
Poskrbite, da je plastični zatič laserskega modula
vstavljen v izvrtino brez navoja.
Montaža namiznega vrtalnega stroja na delovni
pult
Zaradi vaše varnosti priporočamo, da stroj privijete
na delovni pult ali podobno mizo.
Opozorilo:
Za neovirano delo so vse potrebne predhodne na-
stavitve že tovarniško nastavljene. Ne spreminjajte
ničesar.
Zaradi normalne obrabe orodja so lahko potrebne
naknadne nastavitve.
174 | SI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

9. Uporaba

Opozorilo:
Če niste seznanjeni s tovrstnim strojem, poiščite nas-
vet strokovnjaka. V vsakem primeru morate prebrati
in razumeti navodila za uporabo in varnostne infor-
macije, preden začnete delati s tem izdelkom.
Obračanje mize (sl. 10)
1. Če želite mizo (3) postaviti v nagnjeni položaj,
odvijte zaklepni mehanizem mize (S) in nastavite
želeni kot mize.
2. Ponovno zategnite zaklepni mehanizem mize.
Nastavitev višine mize (sl. 11)
1. Sprostite mehanizem za zaklepanje mize (E).
2. Mizo nastavite (3) na želeno višino.
3. Ponovno zategnite mehanizem za zaklepanje
mize (E).
4. Napotek: Višino mize nastavite tako, da je konica
svedra tik nad obdelovancem.
Nastavitev hitrosti in napetosti klinastega jerme-
na (sl. 12)
Pozor! Izvlecite omrežni vtič
Namizni vrtalni stroj lahko nastavite na različne hitro-
sti vretena:
1. Če ste napravo izklopili, lahko odprete zaščitni po-
krov jermena (11). Odvijte vijak (V) in odprite za-
ščitni pokrov jermena (11). Na zaščitnem pokrovu
jermena (11) na stroju je navedenih več možnosti
za nastavitev hitrosti vretena.
2. Sprostite pogonski jermen na desni strani glave
stroja tako, da odvijete protimatice na obeh stra-
neh (12). Desno stran motorja povlecite v smeri
vretena, da sprostite klinasti jermen. Ponovno pri-
vijte protimatice (12).
3. Klinasti jermen položite okoli ustrezne jermenice.
Jermen se mora nemoteno vrteti.
4. Odvijte protimatice (12) in desno stran motorja
povlecite nekoliko nazaj, da znova napnete klina-
sti jermen.
5. Ponovno privijte protimatice (12). Klinasti jermen
mora imeti pribl. 13-mm režo, ko ga stisnete na
sredini.
6. Zaprite zaščitni pokrov jermena (11).
7. Če se klinasti jermen med delovanjem vrti na
mestu, znova nastavite napetost jermena.
Napotek: Varnostno stikalo
Če želite nastaviti hitrost, odprite zaščitni pokrov jer-
mena (11). Za namene preprečevanja nevarnost po-
škodbe se vrtalni stroj samodejno izklopi s pomočjo
varnostnega stikala.
Menjava vpenjalne glave
Zunanji obroč vpenjalne glave zavrtite v nasprotni
smeri urinega kazalca, kolikor je mogoče.
