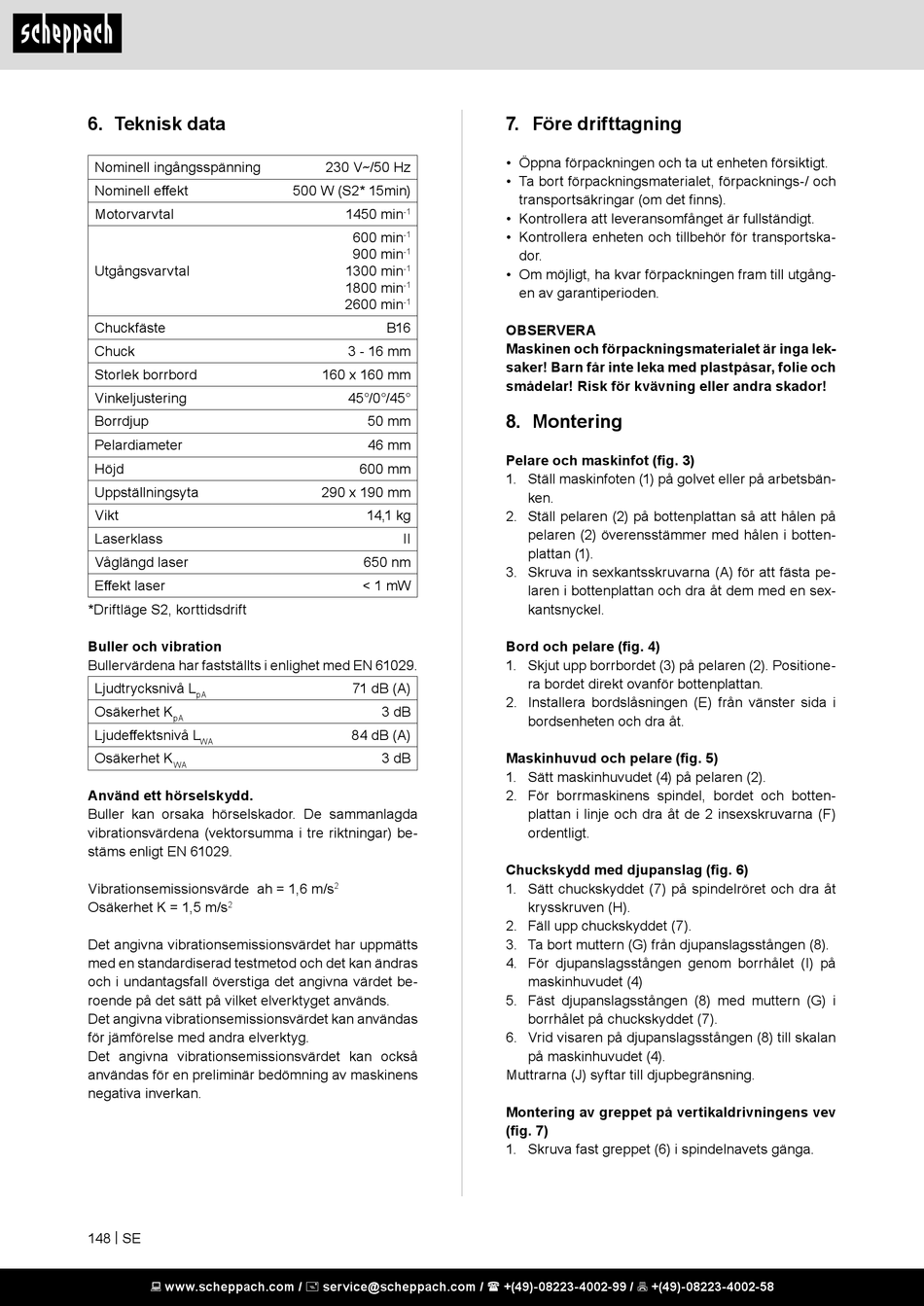

6. Teknisk data

Nominell ingångsspänning
Nominell effekt
Motorvarvtal
Utgångsvarvtal
Chuckfäste
Chuck
Storlek borrbord
Vinkeljustering
Borrdjup
Pelardiameter
Höjd
Uppställningsyta
Vikt
Laserklass
Våglängd laser
Effekt laser
*Driftläge S2, korttidsdrift
Buller och vibration
Bullervärdena har fastställts i enlighet med EN 61029.
Ljudtrycksnivå L
pA
Osäkerhet K
pA
Ljudeffektsnivå L
WA
Osäkerhet K
WA
Använd ett hörselskydd.
Buller kan orsaka hörselskador. De sammanlagda
vibrationsvärdena (vektorsumma i tre riktningar) be-
stäms enligt EN 61029.
Vibrationsemissionsvärde ah = 1,6 m/s
Osäkerhet K = 1,5 m/s
2
Det angivna vibrationsemissionsvärdet har uppmätts
med en standardiserad testmetod och det kan ändras
och i undantagsfall överstiga det angivna värdet be-
roende på det sätt på vilket elverktyget används.
Det angivna vibrationsemissionsvärdet kan användas
för jämförelse med andra elverktyg.
Det angivna vibrationsemissionsvärdet kan också
användas för en preliminär bedömning av maskinens
negativa inverkan.
148 | SE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230 V∼/50 Hz
500 W (S2* 15min)
1450 min
-1
600 min
-1
900 min
-1
1300 min
-1
1800 min
-1
2600 min
-1
B16
3 - 16 mm
160 x 160 mm
45°/0°/45°
50 mm
46 mm
600 mm
290 x 190 mm
14,1 kg
II
650 nm
< 1 mW
71 dB (A)
3 dB
84 dB (A)
3 dB
2
7. Före drifttagning
• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportska-
dor.
• Om möjligt, ha kvar förpackningen fram till utgång-
en av garantiperioden.
OBSERVERA
Maskinen och förpackningsmaterialet är inga lek-
saker! Barn får inte leka med plastpåsar, folie och
smådelar! Risk för kvävning eller andra skador!

8. Montering

Pelare och maskinfot (fig. 3)
1. Ställ maskinfoten (1) på golvet eller på arbetsbän-
ken.
2. Ställ pelaren (2) på bottenplattan så att hålen på
pelaren (2) överensstämmer med hålen i botten-
plattan (1).
3. Skruva in sexkantsskruvarna (A) för att fästa pe-
laren i bottenplattan och dra åt dem med en sex-
kantsnyckel.
Bord och pelare (fig. 4)
1. Skjut upp borrbordet (3) på pelaren (2). Positione-
ra bordet direkt ovanför bottenplattan.
2. Installera bordslåsningen (E) från vänster sida i
bordsenheten och dra åt.
Maskinhuvud och pelare (fig. 5)
1. Sätt maskinhuvudet (4) på pelaren (2).
2. För borrmaskinens spindel, bordet och botten-
plattan i linje och dra åt de 2 insexskruvarna (F)
ordentligt.
Chuckskydd med djupanslag (fig. 6)
1. Sätt chuckskyddet (7) på spindelröret och dra åt
krysskruven (H).
2. Fäll upp chuckskyddet (7).
3. Ta bort muttern (G) från djupanslagsstången (8).
4. För djupanslagsstången genom borrhålet (I) på
maskinhuvudet (4)
5. Fäst djupanslagsstången (8) med muttern (G) i
borrhålet på chuckskyddet (7).
6. Vrid visaren på djupanslagsstången (8) till skalan
på maskinhuvudet (4).
Muttrarna (J) syftar till djupbegränsning.
Montering av greppet på vertikaldrivningens vev
(fig. 7)
1. Skruva fast greppet (6) i spindelnavets gänga.
