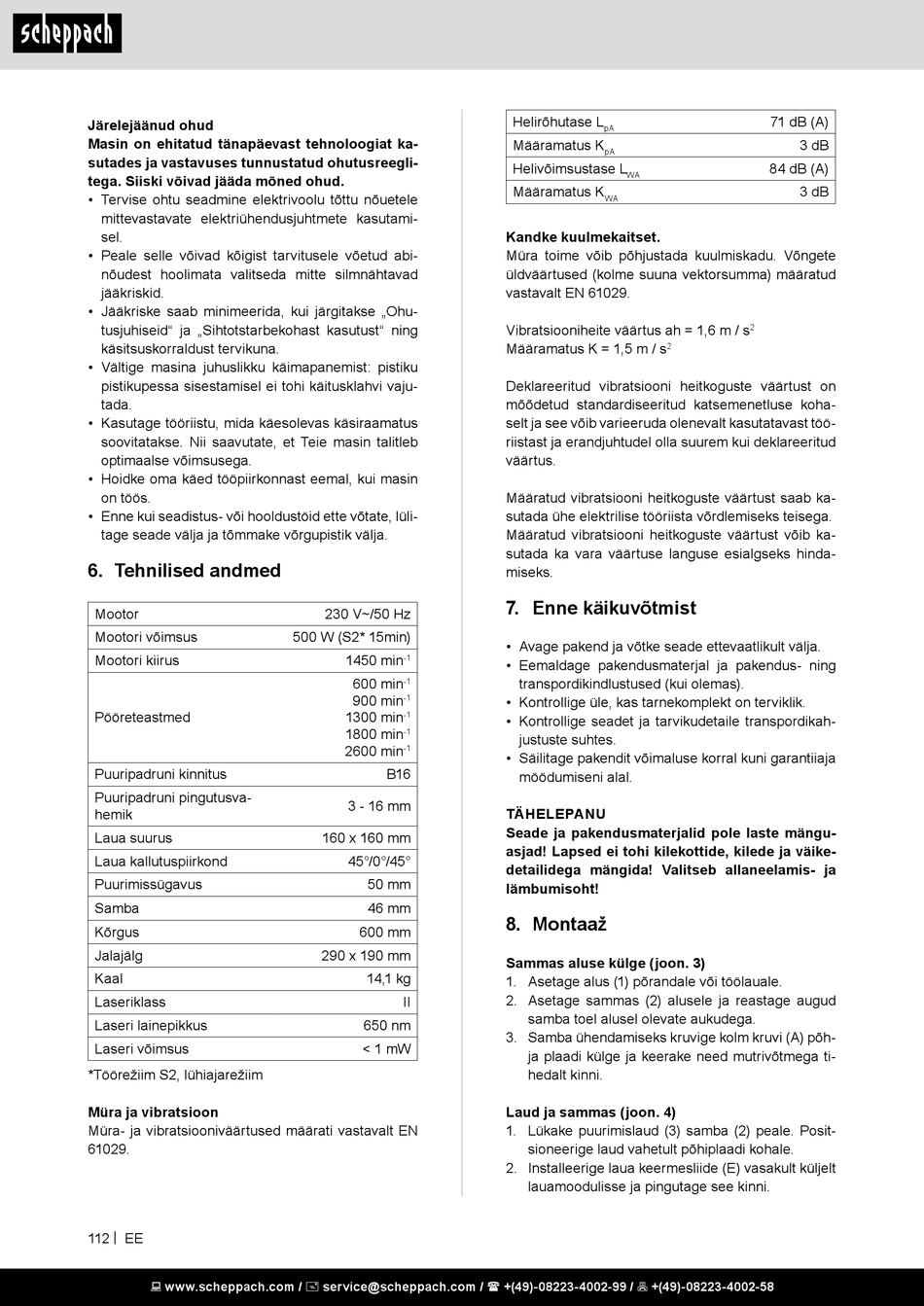

Tehnilised Andmed; Enne Käikuvõtmist; Montaaž - Scheppach DP16VLS Instruction Manual

Järelejäänud ohud
Masin on ehitatud tänapäevast tehnoloogiat ka-
sutades ja vastavuses tunnustatud ohutusreegli-
tega. Siiski võivad jääda mõned ohud.
• Tervise ohtu seadmine elektrivoolu tõttu nõuetele
mittevastavate elektriühendusjuhtmete kasutami-
sel.
• Peale selle võivad kõigist tarvitusele võetud abi-
nõudest hoolimata valitseda mitte silmnähtavad
jääkriskid.
• Jääkriske saab minimeerida, kui järgitakse „Ohu-
tusjuhiseid" ja „Sihtotstarbekohast kasutust" ning
käsitsuskorraldust tervikuna.
• Vältige masina juhuslikku käimapanemist: pistiku
pistikupessa sisestamisel ei tohi käitusklahvi vaju-
tada.
• Kasutage tööriistu, mida käesolevas käsiraamatus
soovitatakse. Nii saavutate, et Teie masin talitleb
optimaalse võimsusega.
• Hoidke oma käed tööpiirkonnast eemal, kui masin
on töös.
• Enne kui seadistus- või hooldustöid ette võtate, lüli-
tage seade välja ja tõmmake võrgupistik välja.

6. Tehnilised andmed

Mootor
Mootori võimsus
Mootori kiirus
Pööreteastmed
Puuripadruni kinnitus
Puuripadruni pingutusva-
hemik
Laua suurus
Laua kallutuspiirkond
Puurimissügavus
Samba
Kõrgus
Jalajälg
Kaal
Laseriklass
Laseri lainepikkus
Laseri võimsus
*Töörežiim S2, lühiajarežiim
Müra ja vibratsioon
Müra- ja vibratsiooniväärtused määrati vastavalt EN
61029.
112 | EE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230 V~/50 Hz
500 W (S2* 15min)
1450 min
-1
600 min
-1
900 min
-1
1300 min
-1
1800 min
-1
2600 min
-1
B16
3 - 16 mm
160 x 160 mm
45°/0°/45°
50 mm
46 mm
600 mm
290 x 190 mm
14,1 kg
II
650 nm
< 1 mW
Helirõhutase L
pA
Määramatus K
pA
Helivõimsustase L
WA
Määramatus K
WA
Kandke kuulmekaitset.
Müra toime võib põhjustada kuulmiskadu. Võngete
üldväärtused (kolme suuna vektorsumma) määratud
vastavalt EN 61029.
Vibratsiooniheite väärtus ah = 1,6 m / s
Määramatus K = 1,5 m / s
2
Deklareeritud vibratsiooni heitkoguste väärtust on
mõõdetud standardiseeritud katsemenetluse koha-
selt ja see võib varieeruda olenevalt kasutatavast töö-
riistast ja erandjuhtudel olla suurem kui deklareeritud
väärtus.
Määratud vibratsiooni heitkoguste väärtust saab ka-
sutada ühe elektrilise tööriista võrdlemiseks teisega.
Määratud vibratsiooni heitkoguste väärtust võib ka-
sutada ka vara väärtuse languse esialgseks hinda-
miseks.
7. Enne käikuvõtmist
• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikah-
justuste suhtes.
• Säilitage pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
TÄHELEPANU
Seade ja pakendusmaterjalid pole laste mängu-
asjad! Lapsed ei tohi kilekottide, kilede ja väike-
detailidega mängida! Valitseb allaneelamis- ja
lämbumisoht!
8. Montaaž
Sammas aluse külge (joon. 3)
1. Asetage alus (1) põrandale või töölauale.
2. Asetage sammas (2) alusele ja reastage augud
samba toel alusel olevate aukudega.
3. Samba ühendamiseks kruvige kolm kruvi (A) põh-
ja plaadi külge ja keerake need mutrivõtmega ti-
hedalt kinni.
Laud ja sammas (joon. 4)
1. Lükake puurimislaud (3) samba (2) peale. Posit-
sioneerige laud vahetult põhiplaadi kohale.
2. Installeerige laua keermesliide (E) vasakult küljelt
lauamoodulisse ja pingutage see kinni.
71 dB (A)
3 dB
84 dB (A)
3 dB
2
