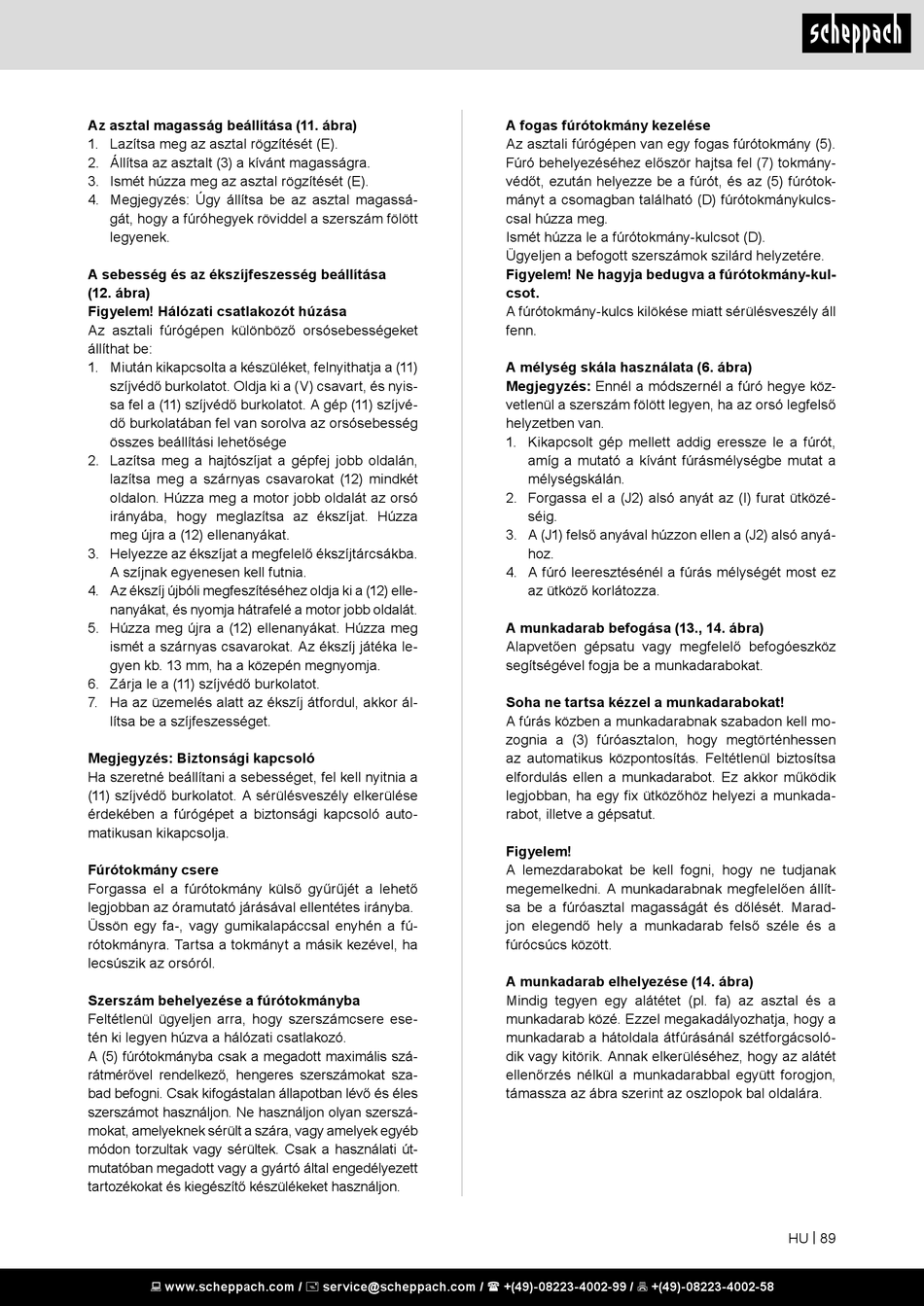

Az asztal magasság beállítása (11. ábra)
1. Lazítsa meg az asztal rögzítését (E).
2. Állítsa az asztalt (3) a kívánt magasságra.
3. Ismét húzza meg az asztal rögzítését (E).
4. Megjegyzés: Úgy állítsa be az asztal magassá-
gát, hogy a fúróhegyek röviddel a szerszám fölött
legyenek.
A sebesség és az ékszíjfeszesség beállítása
(12. ábra)
Figyelem! Hálózati csatlakozót húzása
Az asztali fúrógépen különböző orsósebességeket
állíthat be:
1. Miután kikapcsolta a készüléket, felnyithatja a (11)
szíjvédő burkolatot. Oldja ki a (V) csavart, és nyis-
sa fel a (11) szíjvédő burkolatot. A gép (11) szíjvé-
dő burkolatában fel van sorolva az orsósebesség
összes beállítási lehetősége
2. Lazítsa meg a hajtószíjat a gépfej jobb oldalán,
lazítsa meg a szárnyas csavarokat (12) mindkét
oldalon. Húzza meg a motor jobb oldalát az orsó
irányába, hogy meglazítsa az ékszíjat. Húzza
meg újra a (12) ellenanyákat.
3. Helyezze az ékszíjat a megfelelő ékszíjtárcsákba.
A szíjnak egyenesen kell futnia.
4. Az ékszíj újbóli megfeszítéséhez oldja ki a (12) elle-
nanyákat, és nyomja hátrafelé a motor jobb oldalát.
5. Húzza meg újra a (12) ellenanyákat. Húzza meg
ismét a szárnyas csavarokat. Az ékszíj játéka le-
gyen kb. 13 mm, ha a közepén megnyomja.
6. Zárja le a (11) szíjvédő burkolatot.
7. Ha az üzemelés alatt az ékszíj átfordul, akkor ál-
lítsa be a szíjfeszességet.
Megjegyzés: Biztonsági kapcsoló
Ha szeretné beállítani a sebességet, fel kell nyitnia a
(11) szíjvédő burkolatot. A sérülésveszély elkerülése
érdekében a fúrógépet a biztonsági kapcsoló auto-
matikusan kikapcsolja.
Fúrótokmány csere
Forgassa el a fúrótokmány külső gyűrűjét a lehető
legjobban az óramutató járásával ellentétes irányba.
Üssön egy fa-, vagy gumikalapáccsal enyhén a fú-
rótokmányra. Tartsa a tokmányt a másik kezével, ha
lecsúszik az orsóról.
Szerszám behelyezése a fúrótokmányba
Feltétlenül ügyeljen arra, hogy szerszámcsere ese-
tén ki legyen húzva a hálózati csatlakozó.
A (5) fúrótokmányba csak a megadott maximális szá-
rátmérővel rendelkező, hengeres szerszámokat sza-
bad befogni. Csak kifogástalan állapotban lévő és éles
szerszámot használjon. Ne használjon olyan szerszá-
mokat, amelyeknek sérült a szára, vagy amelyek egyéb
módon torzultak vagy sérültek. Csak a használati út-
mutatóban megadott vagy a gyártó által engedélyezett
tartozékokat és kiegészítő készülékeket használjon.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
A fogas fúrótokmány kezelése
Az asztali fúrógépen van egy fogas fúrótokmány (5).
Fúró behelyezéséhez először hajtsa fel (7) tokmány-
védőt, ezután helyezze be a fúrót, és az (5) fúrótok-
mányt a csomagban található (D) fúrótokmánykulcs-
csal húzza meg.
Ismét húzza le a fúrótokmány-kulcsot (D).
Ügyeljen a befogott szerszámok szilárd helyzetére.
Figyelem! Ne hagyja bedugva a fúrótokmány-kul-
csot.
A fúrótokmány-kulcs kilökése miatt sérülésveszély áll
fenn.
A mélység skála használata (6. ábra)
Megjegyzés: Ennél a módszernél a fúró hegye köz-
vetlenül a szerszám fölött legyen, ha az orsó legfelső
helyzetben van.
1. Kikapcsolt gép mellett addig eressze le a fúrót,
amíg a mutató a kívánt fúrásmélységbe mutat a
mélységskálán.
2. Forgassa el a (J2) alsó anyát az (I) furat ütközé-
séig.
3. A (J1) felső anyával húzzon ellen a (J2) alsó anyá-
hoz.
4. A fúró leeresztésénél a fúrás mélységét most ez
az ütköző korlátozza.
A munkadarab befogása (13., 14. ábra)
Alapvetően gépsatu vagy megfelelő befogóeszköz
segítségével fogja be a munkadarabokat.
Soha ne tartsa kézzel a munkadarabokat!
A fúrás közben a munkadarabnak szabadon kell mo-
zognia a (3) fúróasztalon, hogy megtörténhessen
az automatikus központosítás. Feltétlenül biztosítsa
elfordulás ellen a munkadarabot. Ez akkor működik
legjobban, ha egy fix ütközőhöz helyezi a munkada-
rabot, illetve a gépsatut.
Figyelem!
A lemezdarabokat be kell fogni, hogy ne tudjanak
megemelkedni. A munkadarabnak megfelelően állít-
sa be a fúróasztal magasságát és dőlését. Marad-
jon elegendő hely a munkadarab felső széle és a
fúrócsúcs között.
A munkadarab elhelyezése (14. ábra)
Mindig tegyen egy alátétet (pl. fa) az asztal és a
munkadarab közé. Ezzel megakadályozhatja, hogy a
munkadarab a hátoldala átfúrásánál szétforgácsoló-
dik vagy kitörik. Annak elkerüléséhez, hogy az alátét
ellenőrzés nélkül a munkadarabbal együtt forogjon,
támassza az ábra szerint az oszlopok bal oldalára.
