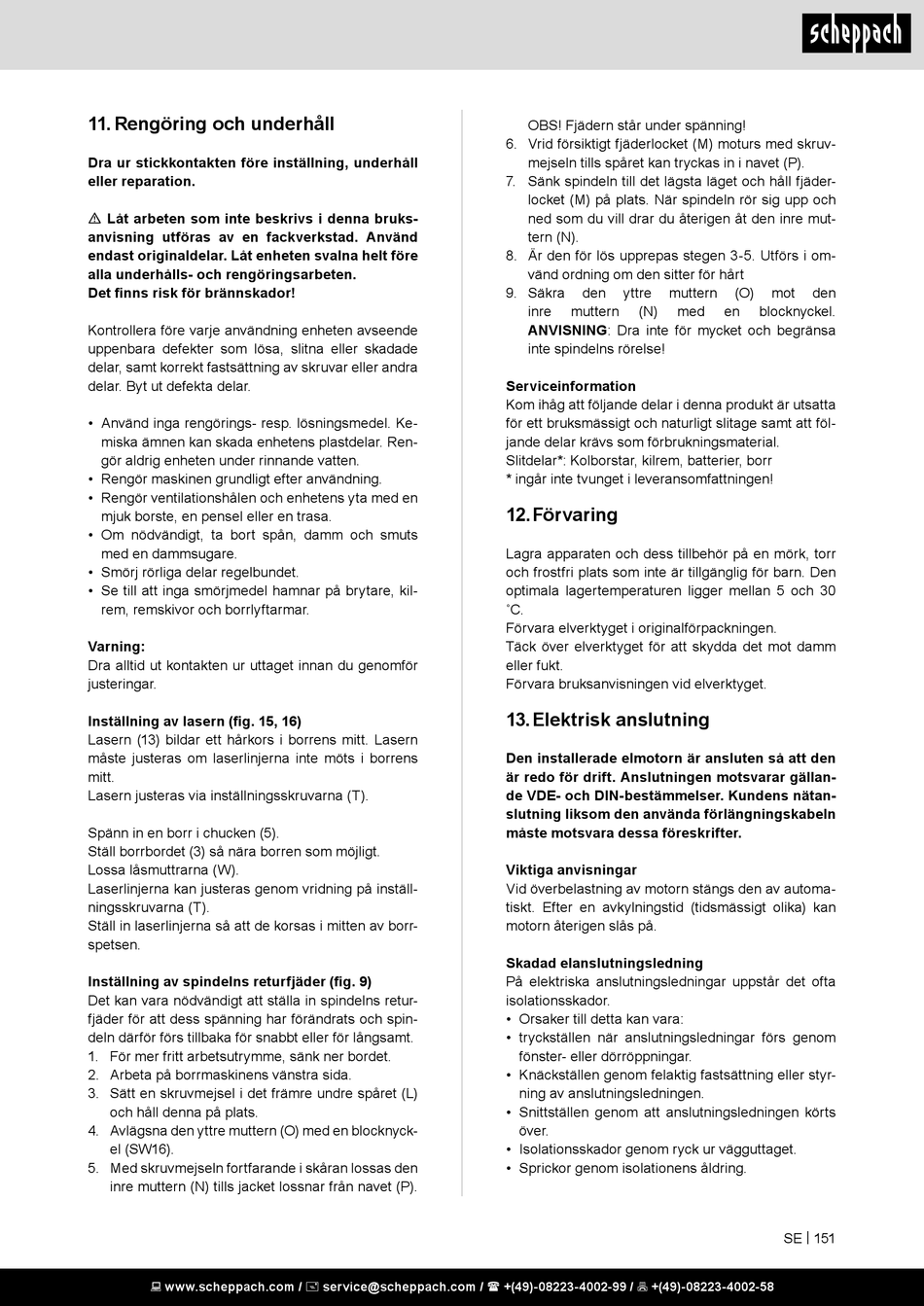

11. Rengöring och underhåll
Dra ur stickkontakten före inställning, underhåll
eller reparation.
m Låt arbeten som inte beskrivs i denna bruks-
anvisning utföras av en fackverkstad. Använd
endast originaldelar. Låt enheten svalna helt före
alla underhålls- och rengöringsarbeten.
Det finns risk för brännskador!
Kontrollera före varje användning enheten avseende
uppenbara defekter som lösa, slitna eller skadade
delar, samt korrekt fastsättning av skruvar eller andra
delar. Byt ut defekta delar.
• Använd inga rengörings- resp. lösningsmedel. Ke-
miska ämnen kan skada enhetens plastdelar. Ren-
gör aldrig enheten under rinnande vatten.
• Rengör maskinen grundligt efter användning.
• Rengör ventilationshålen och enhetens yta med en
mjuk borste, en pensel eller en trasa.
• Om nödvändigt, ta bort spån, damm och smuts
med en dammsugare.
• Smörj rörliga delar regelbundet.
• Se till att inga smörjmedel hamnar på brytare, kil-
rem, remskivor och borrlyftarmar.
Varning:
Dra alltid ut kontakten ur uttaget innan du genomför
justeringar.
Inställning av lasern (fig. 15, 16)
Lasern (13) bildar ett hårkors i borrens mitt. Lasern
måste justeras om laserlinjerna inte möts i borrens
mitt.
Lasern justeras via inställningsskruvarna (T).
Spänn in en borr i chucken (5).
Ställ borrbordet (3) så nära borren som möjligt.
Lossa låsmuttrarna (W).
Laserlinjerna kan justeras genom vridning på inställ-
ningsskruvarna (T).
Ställ in laserlinjerna så att de korsas i mitten av borr-
spetsen.
Inställning av spindelns returfjäder (fig. 9)
Det kan vara nödvändigt att ställa in spindelns retur-
fjäder för att dess spänning har förändrats och spin-
deln därför förs tillbaka för snabbt eller för långsamt.
1. För mer fritt arbetsutrymme, sänk ner bordet.
2. Arbeta på borrmaskinens vänstra sida.
3. Sätt en skruvmejsel i det främre undre spåret (L)
och håll denna på plats.
4. Avlägsna den yttre muttern (O) med en blocknyck-
el (SW16).
5. Med skruvmejseln fortfarande i skåran lossas den
inre muttern (N) tills jacket lossnar från navet (P).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
OBS! Fjädern står under spänning!
6. Vrid försiktigt fjäderlocket (M) moturs med skruv-
mejseln tills spåret kan tryckas in i navet (P).
7. Sänk spindeln till det lägsta läget och håll fjäder-
locket (M) på plats. När spindeln rör sig upp och
ned som du vill drar du återigen åt den inre mut-
tern (N).
8. Är den för lös upprepas stegen 3-5. Utförs i om-
vänd ordning om den sitter för hårt
9. Säkra den yttre muttern
inre muttern (N) med
ANVISNING: Dra inte för mycket och begränsa
inte spindelns rörelse!
Serviceinformation
Kom ihåg att följande delar i denna produkt är utsatta
för ett bruksmässigt och naturligt slitage samt att föl-
jande delar krävs som förbrukningsmaterial.
Slitdelar*: Kolborstar, kilrem, batterier, borr
* ingår inte tvunget i leveransomfattningen!
12. Förvaring
Lagra apparaten och dess tillbehör på en mörk, torr
och frostfri plats som inte är tillgänglig för barn. Den
optimala lagertemperaturen ligger mellan 5 och 30
˚C.
Förvara elverktyget i originalförpackningen.
Täck över elverktyget för att skydda det mot damm
eller fukt.
Förvara bruksanvisningen vid elverktyget.

13. Elektrisk anslutning

Den installerade elmotorn är ansluten så att den
är redo för drift. Anslutningen motsvarar gällan-
de VDE- och DIN-bestämmelser. Kundens nätan-
slutning liksom den använda förlängningskabeln
måste motsvara dessa föreskrifter.
Viktiga anvisningar
Vid överbelastning av motorn stängs den av automa-
tiskt. Efter en avkylningstid (tidsmässigt olika) kan
motorn återigen slås på.
Skadad elanslutningsledning
På elektriska anslutningsledningar uppstår det ofta
isolationsskador.
• Orsaker till detta kan vara:
• tryckställen när anslutningsledningar förs genom
fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styr-
ning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts
över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.
(O) mot den
en blocknyckel.
SE | 151
