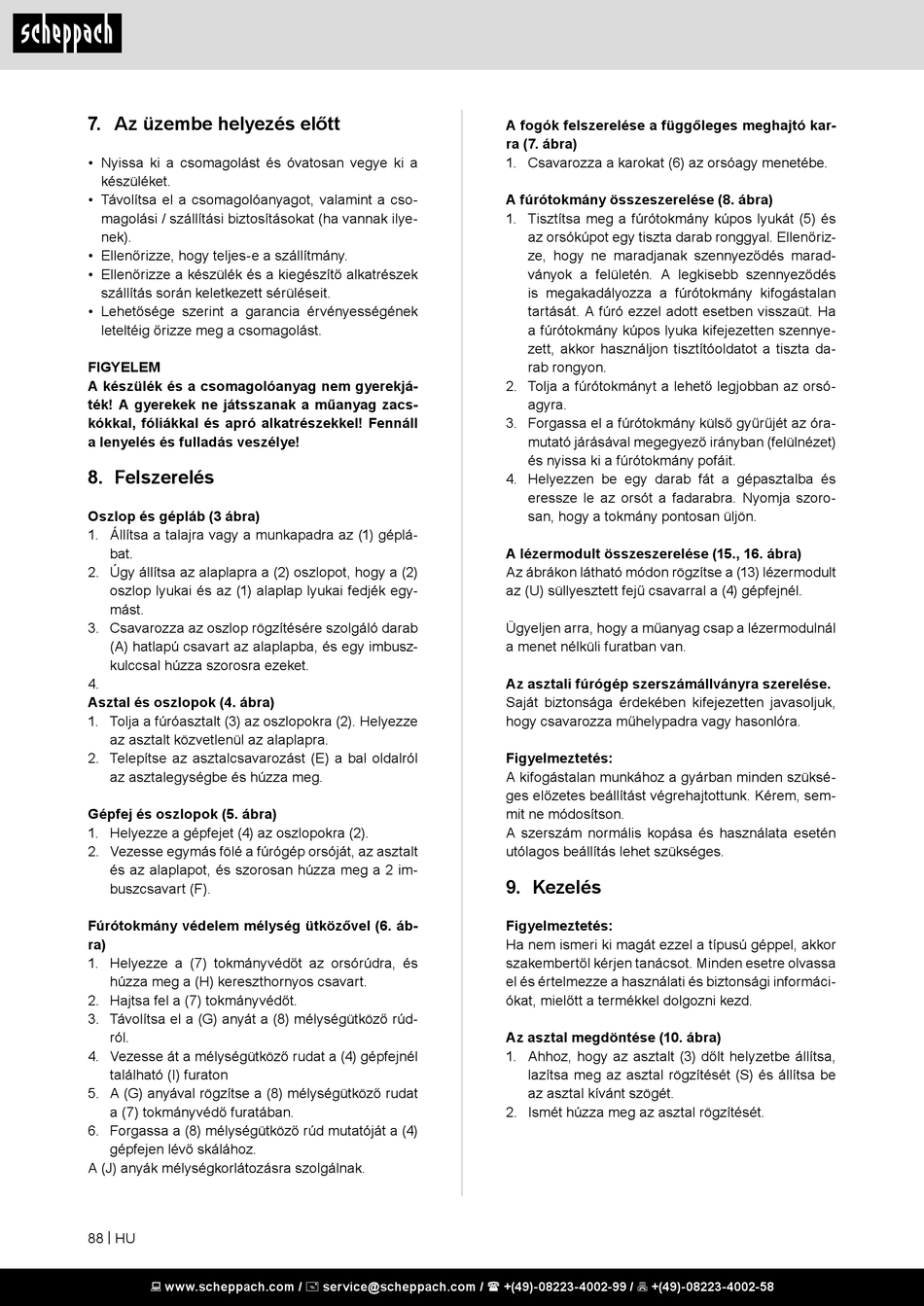

7. Az üzembe helyezés előtt
• Nyissa ki a csomagolást és óvatosan vegye ki a
készüléket.
• Távolítsa el a csomagolóanyagot, valamint a cso-
magolási / szállítási biztosításokat (ha vannak ilye-
nek).
• Ellenőrizze, hogy teljes-e a szállítmány.
• Ellenőrizze a készülék és a kiegészítő alkatrészek
szállítás során keletkezett sérüléseit.
• Lehetősége szerint a garancia érvényességének
leteltéig őrizze meg a csomagolást.
FIGYELEM
A készülék és a csomagolóanyag nem gyerekjá-
ték! A gyerekek ne játsszanak a műanyag zacs-
kókkal, fóliákkal és apró alkatrészekkel! Fennáll
a lenyelés és fulladás veszélye!
8. Felszerelés
Oszlop és gépláb (3 ábra)
1. Állítsa a talajra vagy a munkapadra az (1) géplá-
bat.
2. Úgy állítsa az alaplapra a (2) oszlopot, hogy a (2)
oszlop lyukai és az (1) alaplap lyukai fedjék egy-
mást.
3. Csavarozza az oszlop rögzítésére szolgáló darab
(A) hatlapú csavart az alaplapba, és egy imbusz-
kulccsal húzza szorosra ezeket.
4.
Asztal és oszlopok (4. ábra)
1. Tolja a fúróasztalt (3) az oszlopokra (2). Helyezze
az asztalt közvetlenül az alaplapra.
2. Telepítse az asztalcsavarozást (E) a bal oldalról
az asztalegységbe és húzza meg.
Gépfej és oszlopok (5. ábra)
1. Helyezze a gépfejet (4) az oszlopokra (2).
2. Vezesse egymás fölé a fúrógép orsóját, az asztalt
és az alaplapot, és szorosan húzza meg a 2 im-
buszcsavart (F).
Fúrótokmány védelem mélység ütközővel (6. áb-
ra)
1. Helyezze a (7) tokmányvédőt az orsórúdra, és
húzza meg a (H) kereszthornyos csavart.
2. Hajtsa fel a (7) tokmányvédőt.
3. Távolítsa el a (G) anyát a (8) mélységütköző rúd-
ról.
4. Vezesse át a mélységütköző rudat a (4) gépfejnél
található (I) furaton
5. A (G) anyával rögzítse a (8) mélységütköző rudat
a (7) tokmányvédő furatában.
6. Forgassa a (8) mélységütköző rúd mutatóját a (4)
gépfejen lévő skálához.
A (J) anyák mélységkorlátozásra szolgálnak.
88 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
A fogók felszerelése a függőleges meghajtó kar-
ra (7. ábra)
1. Csavarozza a karokat (6) az orsóagy menetébe.
A fúrótokmány összeszerelése (8. ábra)
1. Tisztítsa meg a fúrótokmány kúpos lyukát (5) és
az orsókúpot egy tiszta darab ronggyal. Ellenőriz-
ze, hogy ne maradjanak szennyeződés marad-
ványok a felületén. A legkisebb szennyeződés
is megakadályozza a fúrótokmány kifogástalan
tartását. A fúró ezzel adott esetben visszaüt. Ha
a fúrótokmány kúpos lyuka kifejezetten szennye-
zett, akkor használjon tisztítóoldatot a tiszta da-
rab rongyon.
2. Tolja a fúrótokmányt a lehető legjobban az orsó-
agyra.
3. Forgassa el a fúrótokmány külső gyűrűjét az óra-
mutató járásával megegyező irányban (felülnézet)
és nyissa ki a fúrótokmány pofáit.
4. Helyezzen be egy darab fát a gépasztalba és
eressze le az orsót a fadarabra. Nyomja szoro-
san, hogy a tokmány pontosan üljön.
A lézermodult összeszerelése (15., 16. ábra)
Az ábrákon látható módon rögzítse a (13) lézermodult
az (U) süllyesztett fejű csavarral a (4) gépfejnél.
Ügyeljen arra, hogy a műanyag csap a lézermodulnál
a menet nélküli furatban van.
Az asztali fúrógép szerszámállványra szerelése.
Saját biztonsága érdekében kifejezetten javasoljuk,
hogy csavarozza műhelypadra vagy hasonlóra.
Figyelmeztetés:
A kifogástalan munkához a gyárban minden szüksé-
ges előzetes beállítást végrehajtottunk. Kérem, sem-
mit ne módosítson.
A szerszám normális kopása és használata esetén
utólagos beállítás lehet szükséges.
9. Kezelés
Figyelmeztetés:
Ha nem ismeri ki magát ezzel a típusú géppel, akkor
szakembertől kérjen tanácsot. Minden esetre olvassa
el és értelmezze a használati és biztonsági informáci-
ókat, mielőtt a termékkel dolgozni kezd.
Az asztal megdöntése (10. ábra)
1. Ahhoz, hogy az asztalt (3) dőlt helyzetbe állítsa,
lazítsa meg az asztal rögzítését (S) és állítsa be
az asztal kívánt szögét.
2. Ismét húzza meg az asztal rögzítését.
