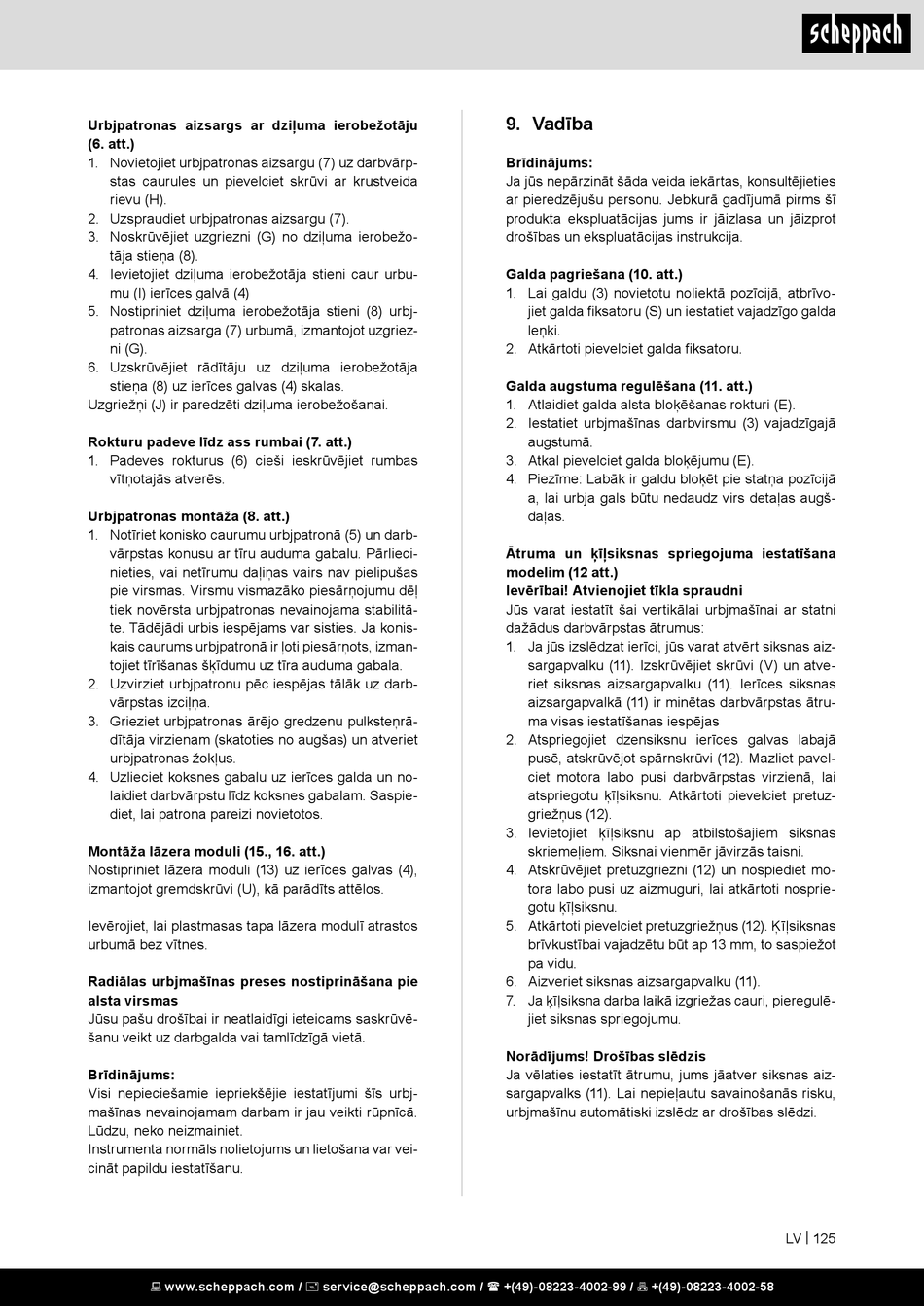

Urbjpatronas aizsargs ar dziļuma ierobežotāju
(6. att.)
1. Novietojiet urbjpatronas aizsargu (7) uz darbvārp-
stas caurules un pievelciet skrūvi ar krustveida
rievu (H).
2. Uzspraudiet urbjpatronas aizsargu (7).
3. Noskrūvējiet uzgriezni (G) no dziļuma ierobežo-
tāja stieņa (8).
4. Ievietojiet dziļuma ierobežotāja stieni caur urbu-
mu (I) ierīces galvā (4)
5. Nostipriniet dziļuma ierobežotāja stieni (8) urbj-
patronas aizsarga (7) urbumā, izmantojot uzgriez-
ni (G).
6. Uzskrūvējiet rādītāju uz dziļuma ierobežotāja
stieņa (8) uz ierīces galvas (4) skalas.
Uzgriežņi (J) ir paredzēti dziļuma ierobežošanai.
Rokturu padeve līdz ass rumbai (7. att.)
1. Padeves rokturus (6) cieši ieskrūvējiet rumbas
vītņotajās atverēs.
Urbjpatronas montāža (8. att.)
1. Notīriet konisko caurumu urbjpatronā (5) un darb-
vārpstas konusu ar tīru auduma gabalu. Pārlieci-
nieties, vai netīrumu daļiņas vairs nav pielipušas
pie virsmas. Virsmu vismazāko piesārņojumu dēļ
tiek novērsta urbjpatronas nevainojama stabilitā-
te. Tādējādi urbis iespējams var sisties. Ja konis-
kais caurums urbjpatronā ir ļoti piesārņots, izman-
tojiet tīrīšanas šķīdumu uz tīra auduma gabala.
2. Uzvirziet urbjpatronu pēc iespējas tālāk uz darb-
vārpstas izciļņa.
3. Grieziet urbjpatronas ārējo gredzenu pulksteņrā-
dītāja virzienam (skatoties no augšas) un atveriet
urbjpatronas žokļus.
4. Uzlieciet koksnes gabalu uz ierīces galda un no-
laidiet darbvārpstu līdz koksnes gabalam. Saspie-
diet, lai patrona pareizi novietotos.
Montāža lāzera moduli (15., 16. att.)
Nostipriniet lāzera moduli (13) uz ierīces galvas (4),
izmantojot gremdskrūvi (U), kā parādīts attēlos.
Ievērojiet, lai plastmasas tapa lāzera modulī atrastos
urbumā bez vītnes.
Radiālas urbjmašīnas preses nostiprināšana pie
alsta virsmas
Jūsu pašu drošībai ir neatlaidīgi ieteicams saskrūvē-
šanu veikt uz darbgalda vai tamlīdzīgā vietā.
Brīdinājums:
Visi nepieciešamie iepriekšējie iestatījumi šīs urbj-
mašīnas nevainojamam darbam ir jau veikti rūpnīcā.
Lūdzu, neko neizmainiet.
Instrumenta normāls nolietojums un lietošana var vei-
cināt papildu iestatīšanu.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9. Vadība
Brīdinājums:
Ja jūs nepārzināt šāda veida iekārtas, konsultējieties
ar pieredzējušu personu. Jebkurā gadījumā pirms šī
produkta ekspluatācijas jums ir jāizlasa un jāizprot
drošības un ekspluatācijas instrukcija.
Galda pagriešana (10. att.)
1. Lai galdu (3) novietotu noliektā pozīcijā, atbrīvo-
jiet galda fiksatoru (S) un iestatiet vajadzīgo galda
leņķi.
2. Atkārtoti pievelciet galda fiksatoru.
Galda augstuma regulēšana (11. att.)
1. Atlaidiet galda alsta bloķēšanas rokturi (E).
2. Iestatiet urbjmašīnas darbvirsmu (3) vajadzīgajā
augstumā.
3. Atkal pievelciet galda bloķējumu (E).
4. Piezīme: Labāk ir galdu bloķēt pie statņa pozīcijā
a, lai urbja gals būtu nedaudz virs detaļas augš-
daļas.
Ātruma un ķīļsiksnas spriegojuma iestatīšana
modelim (12 att.)
Ievērībai! Atvienojiet tīkla spraudni
Jūs varat iestatīt šai vertikālai urbjmašīnai ar statni
dažādus darbvārpstas ātrumus:
1. Ja jūs izslēdzat ierīci, jūs varat atvērt siksnas aiz-
sargapvalku (11). Izskrūvējiet skrūvi (V) un atve-
riet siksnas aizsargapvalku (11). Ierīces siksnas
aizsargapvalkā (11) ir minētas darbvārpstas ātru-
ma visas iestatīšanas iespējas
2. Atspriegojiet dzensiksnu ierīces galvas labajā
pusē, atskrūvējot spārnskrūvi (12). Mazliet pavel-
ciet motora labo pusi darbvārpstas virzienā, lai
atspriegotu ķīļsiksnu. Atkārtoti pievelciet pretuz-
griežņus (12).
3. Ievietojiet ķīļsiksnu ap atbilstošajiem siksnas
skriemeļiem. Siksnai vienmēr jāvirzās taisni.
4. Atskrūvējiet pretuzgriezni (12) un nospiediet mo-
tora labo pusi uz aizmuguri, lai atkārtoti nosprie-
gotu ķīļsiksnu.
5. Atkārtoti pievelciet pretuzgriežņus (12). Ķīļsiksnas
brīvkustībai vajadzētu būt ap 13 mm, to saspiežot
pa vidu.
6. Aizveriet siksnas aizsargapvalku (11).
7. Ja ķīļsiksna darba laikā izgriežas cauri, pieregulē-
jiet siksnas spriegojumu.
Norādījums! Drošības slēdzis
Ja vēlaties iestatīt ātrumu, jums jāatver siksnas aiz-
sargapvalks (11). Lai nepieļautu savainošanās risku,
urbjmašīnu automātiski izslēdz ar drošības slēdzi.
LV | 125
