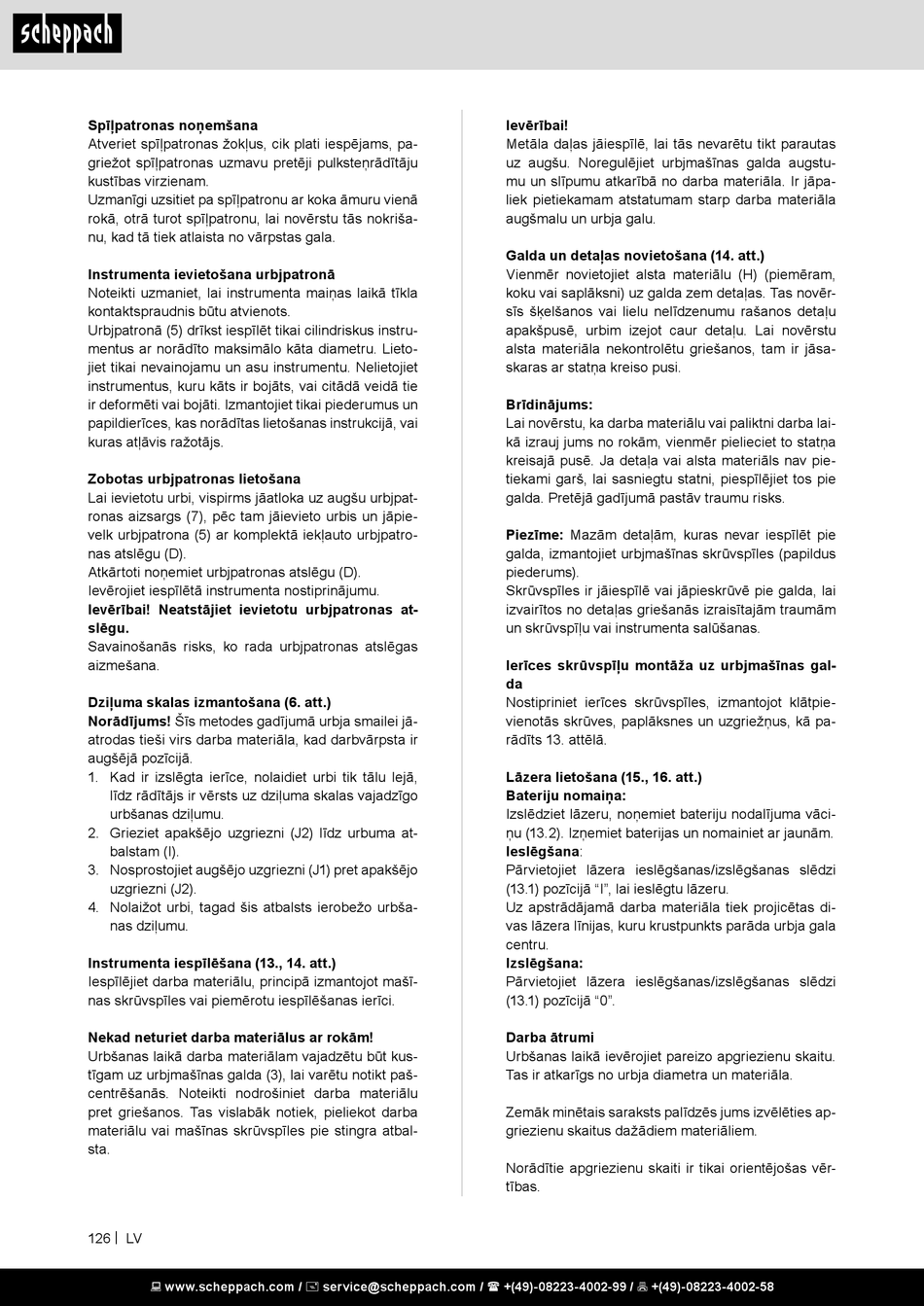

Spīļpatronas noņemšana
Atveriet spīļpatronas žokļus, cik plati iespējams, pa-
griežot spīļpatronas uzmavu pretēji pulksteņrādītāju
kustības virzienam.
Uzmanīgi uzsitiet pa spīļpatronu ar koka āmuru vienā
rokā, otrā turot spīļpatronu, lai novērstu tās nokriša-
nu, kad tā tiek atlaista no vārpstas gala.
Instrumenta ievietošana urbjpatronā
Noteikti uzmaniet, lai instrumenta maiņas laikā tīkla
kontaktspraudnis būtu atvienots.
Urbjpatronā (5) drīkst iespīlēt tikai cilindriskus instru-
mentus ar norādīto maksimālo kāta diametru. Lieto-
jiet tikai nevainojamu un asu instrumentu. Nelietojiet
instrumentus, kuru kāts ir bojāts, vai citādā veidā tie
ir deformēti vai bojāti. Izmantojiet tikai piederumus un
papildierīces, kas norādītas lietošanas instrukcijā, vai
kuras atļāvis ražotājs.
Zobotas urbjpatronas lietošana
Lai ievietotu urbi, vispirms jāatloka uz augšu urbjpat-
ronas aizsargs (7), pēc tam jāievieto urbis un jāpie-
velk urbjpatrona (5) ar komplektā iekļauto urbjpatro-
nas atslēgu (D).
Atkārtoti noņemiet urbjpatronas atslēgu (D).
Ievērojiet iespīlētā instrumenta nostiprinājumu.
Ievērībai! Neatstājiet ievietotu urbjpatronas at-
slēgu.
Savainošanās risks, ko rada urbjpatronas atslēgas
aizmešana.
Dziļuma skalas izmantošana (6. att.)
Norādījums! Šīs metodes gadījumā urbja smailei jā-
atrodas tieši virs darba materiāla, kad darbvārpsta ir
augšējā pozīcijā.
1. Kad ir izslēgta ierīce, nolaidiet urbi tik tālu lejā,
līdz rādītājs ir vērsts uz dziļuma skalas vajadzīgo
urbšanas dziļumu.
2. Grieziet apakšējo uzgriezni (J2) līdz urbuma at-
balstam (I).
3. Nosprostojiet augšējo uzgriezni (J1) pret apakšējo
uzgriezni (J2).
4. Nolaižot urbi, tagad šis atbalsts ierobežo urbša-
nas dziļumu.
Instrumenta iespīlēšana (13., 14. att.)
Iespīlējiet darba materiālu, principā izmantojot mašī-
nas skrūvspīles vai piemērotu iespīlēšanas ierīci.
Nekad neturiet darba materiālus ar rokām!
Urbšanas laikā darba materiālam vajadzētu būt kus-
tīgam uz urbjmašīnas galda (3), lai varētu notikt paš-
centrēšanās. Noteikti nodrošiniet darba materiālu
pret griešanos. Tas vislabāk notiek, pieliekot darba
materiālu vai mašīnas skrūvspīles pie stingra atbal-
sta.
126 | LV
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Ievērībai!
Metāla daļas jāiespīlē, lai tās nevarētu tikt parautas
uz augšu. Noregulējiet urbjmašīnas galda augstu-
mu un slīpumu atkarībā no darba materiāla. Ir jāpa-
liek pietiekamam atstatumam starp darba materiāla
augšmalu un urbja galu.
Galda un detaļas novietošana (14. att.)
Vienmēr novietojiet alsta materiālu (H) (piemēram,
koku vai saplāksni) uz galda zem detaļas. Tas novēr-
sīs šķelšanos vai lielu nelīdzenumu rašanos detaļu
apakšpusē, urbim izejot caur detaļu. Lai novērstu
alsta materiāla nekontrolētu griešanos, tam ir jāsa-
skaras ar statņa kreiso pusi.
Brīdinājums:
Lai novērstu, ka darba materiālu vai paliktni darba lai-
kā izrauj jums no rokām, vienmēr pielieciet to statņa
kreisajā pusē. Ja detaļa vai alsta materiāls nav pie-
tiekami garš, lai sasniegtu statni, piespīlējiet tos pie
galda. Pretējā gadījumā pastāv traumu risks.
Piezīme: Mazām detaļām, kuras nevar iespīlēt pie
galda, izmantojiet urbjmašīnas skrūvspīles (papildus
piederums).
Skrūvspīles ir jāiespīlē vai jāpieskrūvē pie galda, lai
izvairītos no detaļas griešanās izraisītajām traumām
un skrūvspīļu vai instrumenta salūšanas.
Ierīces skrūvspīļu montāža uz urbjmašīnas gal-
da
Nostipriniet ierīces skrūvspīles, izmantojot klātpie-
vienotās skrūves, paplāksnes un uzgriežņus, kā pa-
rādīts 13. attēlā.
Lāzera lietošana (15., 16. att.)
Bateriju nomaiņa:
Izslēdziet lāzeru, noņemiet bateriju nodalījuma vāci-
ņu (13.2). Izņemiet baterijas un nomainiet ar jaunām.
Ieslēgšana:
Pārvietojiet lāzera ieslēgšanas/izslēgšanas slēdzi
(13.1) pozīcijā "I", lai ieslēgtu lāzeru.
Uz apstrādājamā darba materiāla tiek projicētas di-
vas lāzera līnijas, kuru krustpunkts parāda urbja gala
centru.
Izslēgšana:
Pārvietojiet lāzera ieslēgšanas/izslēgšanas slēdzi
(13.1) pozīcijā "0".
Darba ātrumi
Urbšanas laikā ievērojiet pareizo apgriezienu skaitu.
Tas ir atkarīgs no urbja diametra un materiāla.
Zemāk minētais saraksts palīdzēs jums izvēlēties ap-
griezienu skaitus dažādiem materiāliem.
Norādītie apgriezienu skaiti ir tikai orientējošas vēr-
tības.
