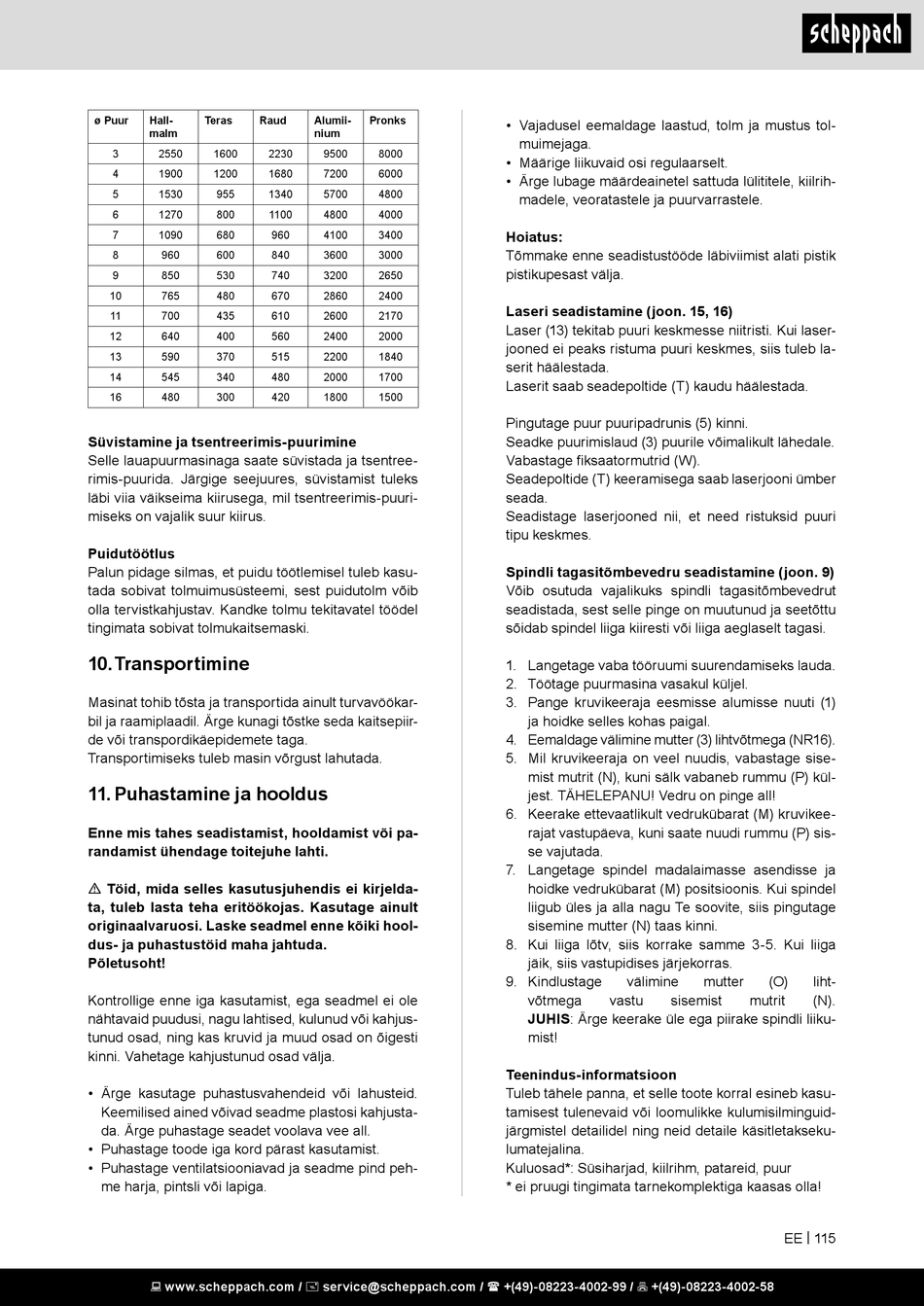

ø Puur Hall- Teras Raud
malm
3 2550 1600
4 1900 1200
5 1530 955
6 1270 800
7 1090 680
8 960 600
9 850 530
10 765 480
11 700 435
12 640 400
13 590 370
14 545 340
16 480 300
Süvistamine ja tsentreerimis-puurimine
Selle lauapuurmasinaga saate süvistada ja tsentree-
rimis-puurida. Järgige seejuures, süvistamist tuleks
läbi viia väikseima kiirusega, mil tsentreerimis-puuri-
miseks on vajalik suur kiirus.
Puidutöötlus
Palun pidage silmas, et puidu töötlemisel tuleb kasu-
tada sobivat tolmuimusüsteemi, sest puidutolm võib
olla tervistkahjustav. Kandke tolmu tekitavatel töödel
tingimata sobivat tolmukaitsemaski.

10. Transportimine

Masinat tohib tõsta ja transportida ainult turvavöökar-
bil ja raamiplaadil. Ärge kunagi tõstke seda kaitsepiir-
de või transpordikäepidemete taga.
Transportimiseks tuleb masin võrgust lahutada.

11. Puhastamine ja hooldus

Enne mis tahes seadistamist, hooldamist või pa-
randamist ühendage toitejuhe lahti.
m Töid, mida selles kasutusjuhendis ei kirjelda-
ta, tuleb lasta teha eritöökojas. Kasutage ainult
originaalvaruosi. Laske seadmel enne kõiki hool-
dus- ja puhastustöid maha jahtuda.
Põletusoht!
Kontrollige enne iga kasutamist, ega seadmel ei ole
nähtavaid puudusi, nagu lahtised, kulunud või kahjus-
tunud osad, ning kas kruvid ja muud osad on õigesti
kinni. Vahetage kahjustunud osad välja.
• Ärge kasutage puhastusvahendeid või lahusteid.
Keemilised ained võivad seadme plastosi kahjusta-
da. Ärge puhastage seadet voolava vee all.
• Puhastage toode iga kord pärast kasutamist.
• Puhastage ventilatsiooniavad ja seadme pind peh-
me harja, pintsli või lapiga.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Alumii- Pronks
nium
2230 9500 8000
1680 7200 6000
1340 5700 4800
1100 4800 4000
960 4100 3400
840 3600 3000
740 3200 2650
670 2860 2400
610 2600 2170
560 2400 2000
515 2200 1840
480 2000 1700
420 1800 1500
• Vajadusel eemaldage laastud, tolm ja mustus tol-
muimejaga.
• Määrige liikuvaid osi regulaarselt.
• Ärge lubage määrdeainetel sattuda lülititele, kiilrih-
madele, veoratastele ja puurvarrastele.
Hoiatus:
Tõmmake enne seadistustööde läbiviimist alati pistik
pistikupesast välja.
Laseri seadistamine (joon. 15, 16)
Laser (13) tekitab puuri keskmesse niitristi. Kui laser-
jooned ei peaks ristuma puuri keskmes, siis tuleb la-
serit häälestada.
Laserit saab seadepoltide (T) kaudu häälestada.
Pingutage puur puuripadrunis (5) kinni.
Seadke puurimislaud (3) puurile võimalikult lähedale.
Vabastage fiksaatormutrid (W).
Seadepoltide (T) keeramisega saab laserjooni ümber
seada.
Seadistage laserjooned nii, et need ristuksid puuri
tipu keskmes.
Spindli tagasitõmbevedru seadistamine (joon. 9)
Võib osutuda vajalikuks spindli tagasitõmbevedrut
seadistada, sest selle pinge on muutunud ja seetõttu
sõidab spindel liiga kiiresti või liiga aeglaselt tagasi.
1. Langetage vaba tööruumi suurendamiseks lauda.
2. Töötage puurmasina vasakul küljel.
3. Pange kruvikeeraja eesmisse alumisse nuuti (1)
ja hoidke selles kohas paigal.
4. Eemaldage välimine mutter (3) lihtvõtmega (NR16).
5. Mil kruvikeeraja on veel nuudis, vabastage sise-
mist mutrit (N), kuni sälk vabaneb rummu (P) kül-
jest. TÄHELEPANU! Vedru on pinge all!
6. Keerake ettevaatlikult vedrukübarat (M) kruvikee-
rajat vastupäeva, kuni saate nuudi rummu (P) sis-
se vajutada.
7. Langetage spindel madalaimasse asendisse ja
hoidke vedrukübarat (M) positsioonis. Kui spindel
liigub üles ja alla nagu Te soovite, siis pingutage
sisemine mutter (N) taas kinni.
8. Kui liiga lõtv, siis korrake samme 3-5. Kui liiga
jäik, siis vastupidises järjekorras.
9. Kindlustage välimine
võtmega vastu sisemist
JUHIS: Ärge keerake üle ega piirake spindli liiku-
mist!
Teenindus-informatsioon
Tuleb tähele panna, et selle toote korral esineb kasu-
tamisest tulenevaid või loomulikke kulumisilminguid-
järgmistel detailidel ning neid detaile käsitletakseku-
lumatejalina.
Kuluosad*: Süsiharjad, kiilrihm, patareid, puur
* ei pruugi tingimata tarnekomplektiga kaasas olla!
mutter (O) liht-
mutrit (N).
EE | 115
