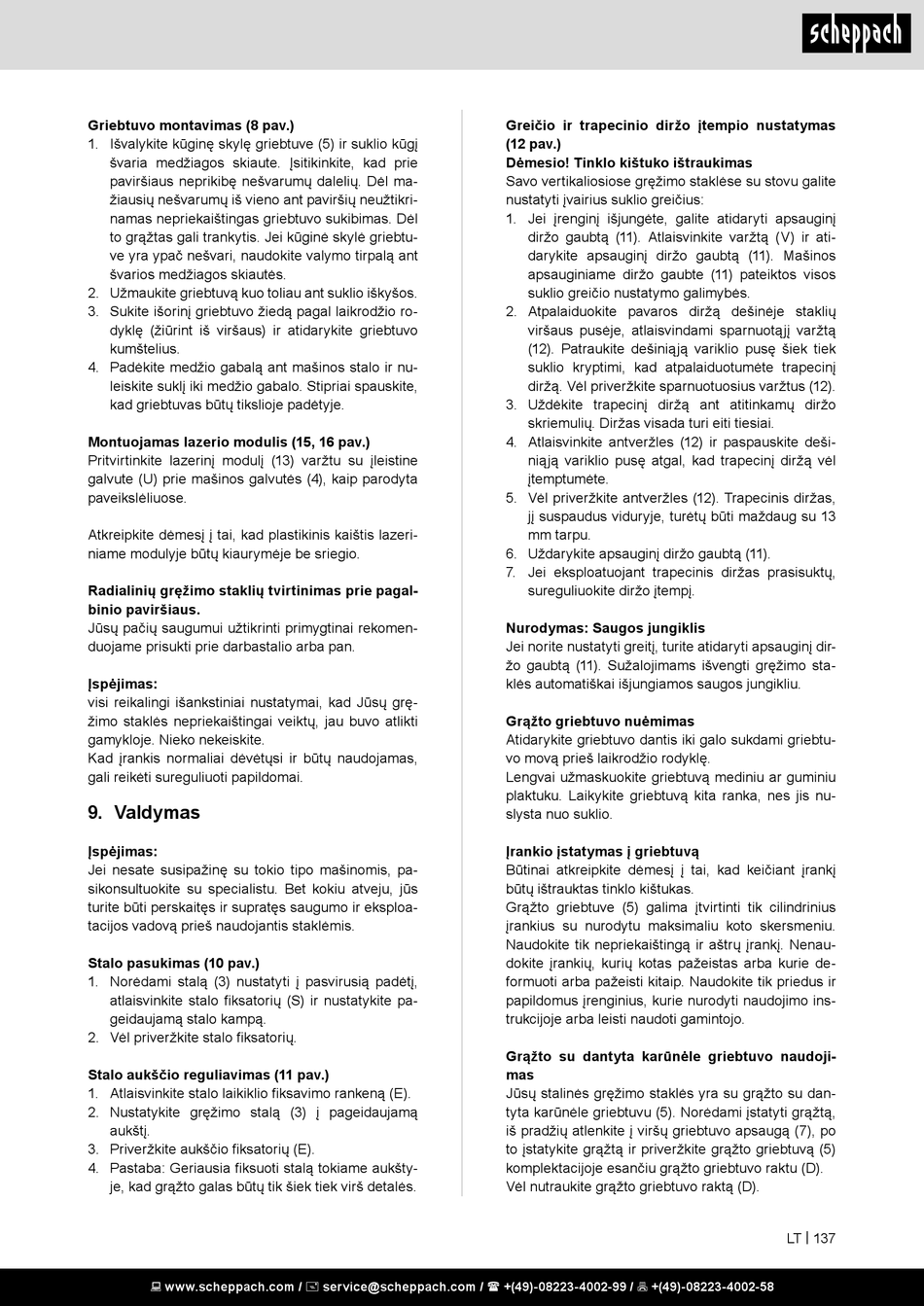

Griebtuvo montavimas (8 pav.)
1. Išvalykite kūginę skylę griebtuve (5) ir suklio kūgį
švaria medžiagos skiaute. Įsitikinkite, kad prie
paviršiaus neprikibę nešvarumų dalelių. Dėl ma-
žiausių nešvarumų iš vieno ant paviršių neužtikri-
namas nepriekaištingas griebtuvo sukibimas. Dėl
to grąžtas gali trankytis. Jei kūginė skylė griebtu-
ve yra ypač nešvari, naudokite valymo tirpalą ant
švarios medžiagos skiautės.
2. Užmaukite griebtuvą kuo toliau ant suklio iškyšos.
3. Sukite išorinį griebtuvo žiedą pagal laikrodžio ro-
dyklę (žiūrint iš viršaus) ir atidarykite griebtuvo
kumštelius.
4. Padėkite medžio gabalą ant mašinos stalo ir nu-
leiskite suklį iki medžio gabalo. Stipriai spauskite,
kad griebtuvas būtų tikslioje padėtyje.
Montuojamas lazerio modulis (15, 16 pav.)
Pritvirtinkite lazerinį modulį (13) varžtu su įleistine
galvute (U) prie mašinos galvutės (4), kaip parodyta
paveikslėliuose.
Atkreipkite dėmesį į tai, kad plastikinis kaištis lazeri-
niame modulyje būtų kiaurymėje be sriegio.
Radialinių gręžimo staklių tvirtinimas prie pagal-
binio paviršiaus.
Jūsų pačių saugumui užtikrinti primygtinai rekomen-
duojame prisukti prie darbastalio arba pan.
Įspėjimas:
visi reikalingi išankstiniai nustatymai, kad Jūsų grę-
žimo staklės nepriekaištingai veiktų, jau buvo atlikti
gamykloje. Nieko nekeiskite.
Kad įrankis normaliai dėvėtųsi ir būtų naudojamas,
gali reikėti sureguliuoti papildomai.

9. Valdymas

Įspėjimas:
Jei nesate susipažinę su tokio tipo mašinomis, pa-
sikonsultuokite su specialistu. Bet kokiu atveju, jūs
turite būti perskaitęs ir supratęs saugumo ir eksploa-
tacijos vadovą prieš naudojantis staklėmis.
Stalo pasukimas (10 pav.)
1. Norėdami stalą (3) nustatyti į pasvirusią padėtį,
atlaisvinkite stalo fiksatorių (S) ir nustatykite pa-
geidaujamą stalo kampą.
2. Vėl priveržkite stalo fiksatorių.
Stalo aukščio reguliavimas (11 pav.)
1. Atlaisvinkite stalo laikiklio fiksavimo rankeną (E).
2. Nustatykite gręžimo stalą (3) į pageidaujamą
aukštį.
3. Priveržkite aukščio fiksatorių (E).
4. Pastaba: Geriausia fiksuoti stalą tokiame aukšty-
je, kad grąžto galas būtų tik šiek tiek virš detalės.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Greičio ir trapecinio diržo įtempio nustatymas
(12 pav.)
Dėmesio! Tinklo kištuko ištraukimas
Savo vertikaliosiose gręžimo staklėse su stovu galite
nustatyti įvairius suklio greičius:
1. Jei įrenginį išjungėte, galite atidaryti apsauginį
diržo gaubtą (11). Atlaisvinkite varžtą (V) ir ati-
darykite apsauginį diržo gaubtą (11). Mašinos
apsauginiame diržo gaubte (11) pateiktos visos
suklio greičio nustatymo galimybės.
2. Atpalaiduokite pavaros diržą dešinėje staklių
viršaus pusėje, atlaisvindami sparnuotąjį varžtą
(12). Patraukite dešiniąją variklio pusę šiek tiek
suklio kryptimi, kad atpalaiduotumėte trapecinį
diržą. Vėl priveržkite sparnuotuosius varžtus (12).
3. Uždėkite trapecinį diržą ant atitinkamų diržo
skriemulių. Diržas visada turi eiti tiesiai.
4. Atlaisvinkite antveržles (12) ir paspauskite deši-
niąją variklio pusę atgal, kad trapecinį diržą vėl
įtemptumėte.
5. Vėl priveržkite antveržles (12). Trapecinis diržas,
jį suspaudus viduryje, turėtų būti maždaug su 13
mm tarpu.
6. Uždarykite apsauginį diržo gaubtą (11).
7. Jei eksploatuojant trapecinis diržas prasisuktų,
sureguliuokite diržo įtempį.
Nurodymas: Saugos jungiklis
Jei norite nustatyti greitį, turite atidaryti apsauginį dir-
žo gaubtą (11). Sužalojimams išvengti gręžimo sta-
klės automatiškai išjungiamos saugos jungikliu.
Grąžto griebtuvo nuėmimas
Atidarykite griebtuvo dantis iki galo sukdami griebtu-
vo movą prieš laikrodžio rodyklę.
Lengvai užmaskuokite griebtuvą mediniu ar guminiu
plaktuku. Laikykite griebtuvą kita ranka, nes jis nu-
slysta nuo suklio.
Įrankio įstatymas į griebtuvą
Būtinai atkreipkite dėmesį į tai, kad keičiant įrankį
būtų ištrauktas tinklo kištukas.
Grąžto griebtuve (5) galima įtvirtinti tik cilindrinius
įrankius su nurodytu maksimaliu koto skersmeniu.
Naudokite tik nepriekaištingą ir aštrų įrankį. Nenau-
dokite įrankių, kurių kotas pažeistas arba kurie de-
formuoti arba pažeisti kitaip. Naudokite tik priedus ir
papildomus įrenginius, kurie nurodyti naudojimo ins-
trukcijoje arba leisti naudoti gamintojo.
Grąžto su dantyta karūnėle griebtuvo naudoji-
mas
Jūsų stalinės gręžimo staklės yra su grąžto su dan-
tyta karūnėle griebtuvu (5). Norėdami įstatyti grąžtą,
iš pradžių atlenkite į viršų griebtuvo apsaugą (7), po
to įstatykite grąžtą ir priveržkite grąžto griebtuvą (5)
komplektacijoje esančiu grąžto griebtuvo raktu (D).
Vėl nutraukite grąžto griebtuvo raktą (D).
LT | 137
