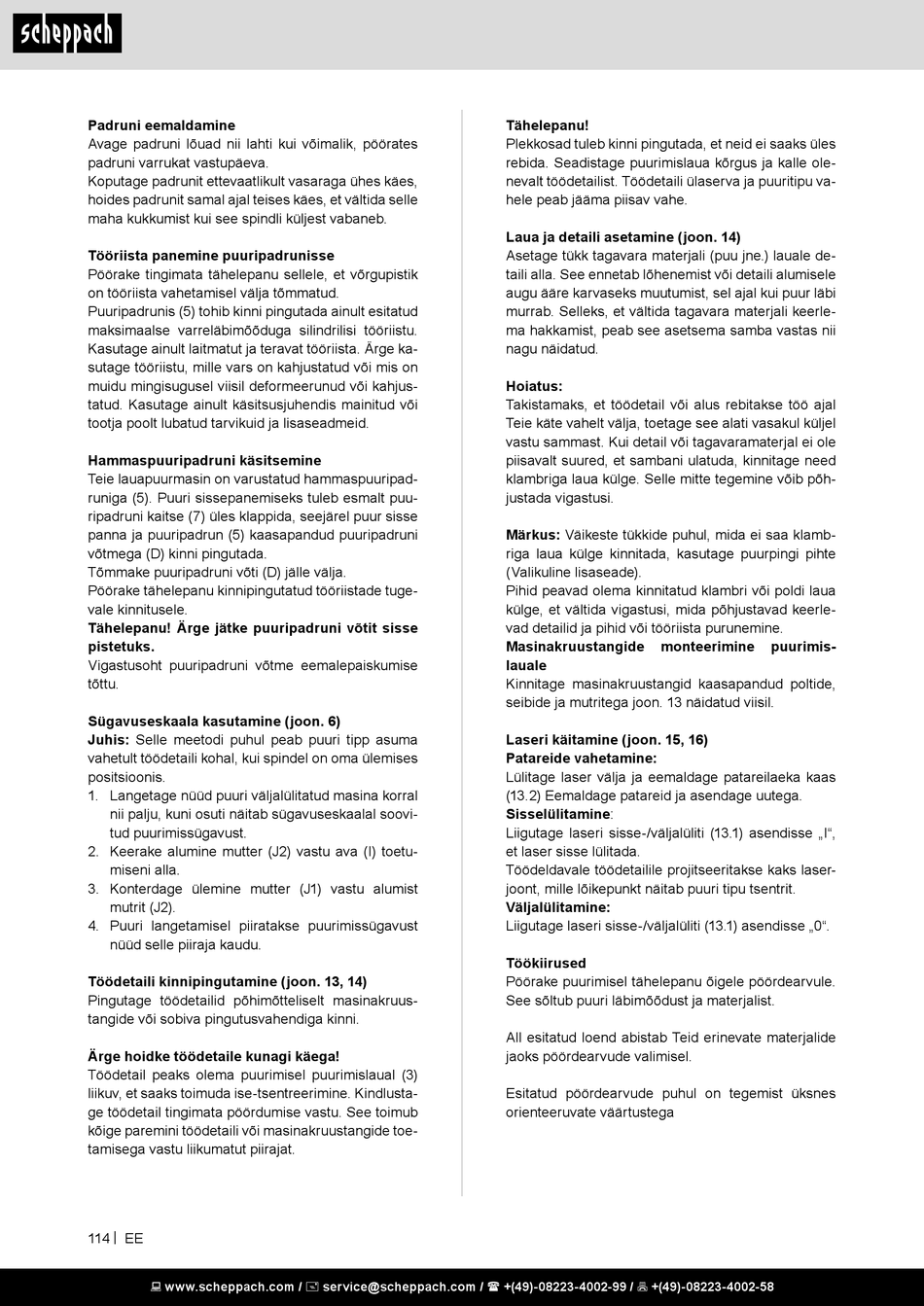

Padruni eemaldamine
Avage padruni lõuad nii lahti kui võimalik, pöörates
padruni varrukat vastupäeva.
Koputage padrunit ettevaatlikult vasaraga ühes käes,
hoides padrunit samal ajal teises käes, et vältida selle
maha kukkumist kui see spindli küljest vabaneb.
Tööriista panemine puuripadrunisse
Pöörake tingimata tähelepanu sellele, et võrgupistik
on tööriista vahetamisel välja tõmmatud.
Puuripadrunis (5) tohib kinni pingutada ainult esitatud
maksimaalse varreläbimõõduga silindrilisi tööriistu.
Kasutage ainult laitmatut ja teravat tööriista. Ärge ka-
sutage tööriistu, mille vars on kahjustatud või mis on
muidu mingisugusel viisil deformeerunud või kahjus-
tatud. Kasutage ainult käsitsusjuhendis mainitud või
tootja poolt lubatud tarvikuid ja lisaseadmeid.
Hammaspuuripadruni käsitsemine
Teie lauapuurmasin on varustatud hammaspuuripad-
runiga (5). Puuri sissepanemiseks tuleb esmalt puu-
ripadruni kaitse (7) üles klappida, seejärel puur sisse
panna ja puuripadrun (5) kaasapandud puuripadruni
võtmega (D) kinni pingutada.
Tõmmake puuripadruni võti (D) jälle välja.
Pöörake tähelepanu kinnipingutatud tööriistade tuge-
vale kinnitusele.
Tähelepanu! Ärge jätke puuripadruni võtit sisse
pistetuks.
Vigastusoht puuripadruni võtme eemalepaiskumise
tõttu.
Sügavuseskaala kasutamine (joon. 6)
Juhis: Selle meetodi puhul peab puuri tipp asuma
vahetult töödetaili kohal, kui spindel on oma ülemises
positsioonis.
1. Langetage nüüd puuri väljalülitatud masina korral
nii palju, kuni osuti näitab sügavuseskaalal soovi-
tud puurimissügavust.
2. Keerake alumine mutter (J2) vastu ava (I) toetu-
miseni alla.
3. Konterdage ülemine mutter (J1) vastu alumist
mutrit (J2).
4. Puuri langetamisel piiratakse puurimissügavust
nüüd selle piiraja kaudu.
Töödetaili kinnipingutamine (joon. 13, 14)
Pingutage töödetailid põhimõtteliselt masinakruus-
tangide või sobiva pingutusvahendiga kinni.
Ärge hoidke töödetaile kunagi käega!
Töödetail peaks olema puurimisel puurimislaual (3)
liikuv, et saaks toimuda ise-tsentreerimine. Kindlusta-
ge töödetail tingimata pöördumise vastu. See toimub
kõige paremini töödetaili või masinakruustangide toe-
tamisega vastu liikumatut piirajat.
114 | EE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Tähelepanu!
Plekkosad tuleb kinni pingutada, et neid ei saaks üles
rebida. Seadistage puurimislaua kõrgus ja kalle ole-
nevalt töödetailist. Töödetaili ülaserva ja puuritipu va-
hele peab jääma piisav vahe.
Laua ja detaili asetamine (joon. 14)
Asetage tükk tagavara materjali (puu jne.) lauale de-
taili alla. See ennetab lõhenemist või detaili alumisele
augu ääre karvaseks muutumist, sel ajal kui puur läbi
murrab. Selleks, et vältida tagavara materjali keerle-
ma hakkamist, peab see asetsema samba vastas nii
nagu näidatud.
Hoiatus:
Takistamaks, et töödetail või alus rebitakse töö ajal
Teie käte vahelt välja, toetage see alati vasakul küljel
vastu sammast. Kui detail või tagavaramaterjal ei ole
piisavalt suured, et sambani ulatuda, kinnitage need
klambriga laua külge. Selle mitte tegemine võib põh-
justada vigastusi.
Märkus: Väikeste tükkide puhul, mida ei saa klamb-
riga laua külge kinnitada, kasutage puurpingi pihte
(Valikuline lisaseade).
Pihid peavad olema kinnitatud klambri või poldi laua
külge, et vältida vigastusi, mida põhjustavad keerle-
vad detailid ja pihid või tööriista purunemine.
Masinakruustangide monteerimine
lauale
Kinnitage masinakruustangid kaasapandud poltide,
seibide ja mutritega joon. 13 näidatud viisil.
Laseri käitamine (joon. 15, 16)
Patareide vahetamine:
Lülitage laser välja ja eemaldage patareilaeka kaas
(13.2) Eemaldage patareid ja asendage uutega.
Sisselülitamine:
Liigutage laseri sisse-/väljalüliti (13.1) asendisse „I",
et laser sisse lülitada.
Töödeldavale töödetailile projitseeritakse kaks laser-
joont, mille lõikepunkt näitab puuri tipu tsentrit.
Väljalülitamine:
Liigutage laseri sisse-/väljalüliti (13.1) asendisse „0".
Töökiirused
Pöörake puurimisel tähelepanu õigele pöördearvule.
See sõltub puuri läbimõõdust ja materjalist.
All esitatud loend abistab Teid erinevate materjalide
jaoks pöördearvude valimisel.
Esitatud pöördearvude puhul on tegemist üksnes
orienteeruvate väärtustega
puurimis-
