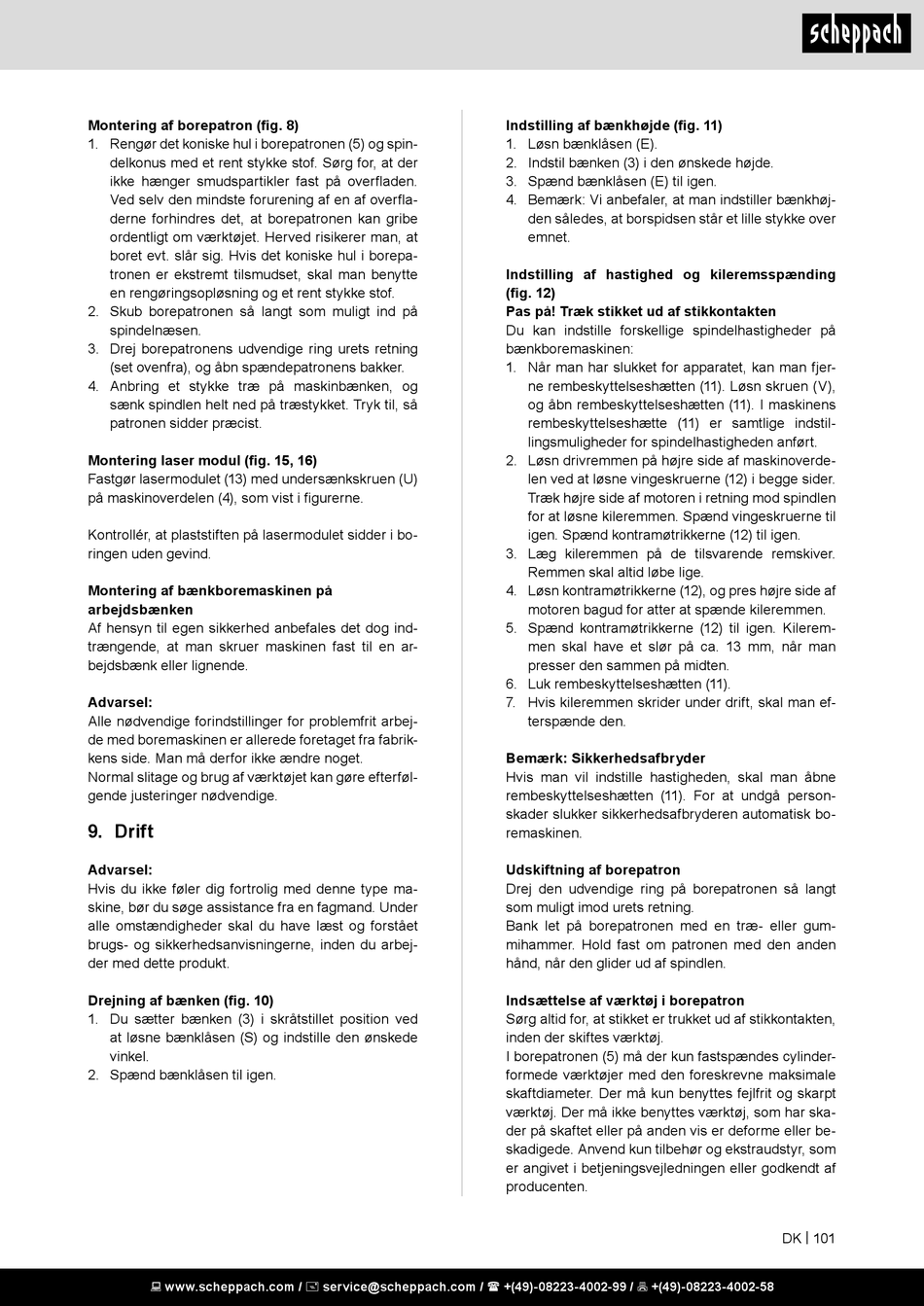

Montering af borepatron (fig. 8)
1. Rengør det koniske hul i borepatronen (5) og spin-
delkonus med et rent stykke stof. Sørg for, at der
ikke hænger smudspartikler fast på overfladen.
Ved selv den mindste forurening af en af overfla-
derne forhindres det, at borepatronen kan gribe
ordentligt om værktøjet. Herved risikerer man, at
boret evt. slår sig. Hvis det koniske hul i borepa-
tronen er ekstremt tilsmudset, skal man benytte
en rengøringsopløsning og et rent stykke stof.
2. Skub borepatronen så langt som muligt ind på
spindelnæsen.
3. Drej borepatronens udvendige ring urets retning
(set ovenfra), og åbn spændepatronens bakker.
4. Anbring et stykke træ på maskinbænken, og
sænk spindlen helt ned på træstykket. Tryk til, så
patronen sidder præcist.
Montering laser modul (fig. 15, 16)
Fastgør lasermodulet (13) med undersænkskruen (U)
på maskinoverdelen (4), som vist i figurerne.
Kontrollér, at plaststiften på lasermodulet sidder i bo-
ringen uden gevind.
Montering af bænkboremaskinen på
arbejdsbænken
Af hensyn til egen sikkerhed anbefales det dog ind-
trængende, at man skruer maskinen fast til en ar-
bejdsbænk eller lignende.
Advarsel:
Alle nødvendige forindstillinger for problemfrit arbej-
de med boremaskinen er allerede foretaget fra fabrik-
kens side. Man må derfor ikke ændre noget.
Normal slitage og brug af værktøjet kan gøre efterføl-
gende justeringer nødvendige.

9. Drift

Advarsel:
Hvis du ikke føler dig fortrolig med denne type ma-
skine, bør du søge assistance fra en fagmand. Under
alle omstændigheder skal du have læst og forstået
brugs- og sikkerhedsanvisningerne, inden du arbej-
der med dette produkt.
Drejning af bænken (fig. 10)
1. Du sætter bænken (3) i skråtstillet position ved
at løsne bænklåsen (S) og indstille den ønskede
vinkel.
2. Spænd bænklåsen til igen.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Indstilling af bænkhøjde (fig. 11)
1. Løsn bænklåsen (E).
2. Indstil bænken (3) i den ønskede højde.
3. Spænd bænklåsen (E) til igen.
4. Bemærk: Vi anbefaler, at man indstiller bænkhøj-
den således, at borspidsen står et lille stykke over
emnet.
Indstilling af hastighed og kileremsspænding
(fig. 12)
Pas på! Træk stikket ud af stikkontakten
Du kan indstille forskellige spindelhastigheder på
bænkboremaskinen:
1. Når man har slukket for apparatet, kan man fjer-
ne rembeskyttelseshætten (11). Løsn skruen (V),
og åbn rembeskyttelseshætten (11). I maskinens
rembeskyttelseshætte (11) er samtlige indstil-
lingsmuligheder for spindelhastigheden anført.
2. Løsn drivremmen på højre side af maskinoverde-
len ved at løsne vingeskruerne (12) i begge sider.
Træk højre side af motoren i retning mod spindlen
for at løsne kileremmen. Spænd vingeskruerne til
igen. Spænd kontramøtrikkerne (12) til igen.
3. Læg kileremmen på de tilsvarende remskiver.
Remmen skal altid løbe lige.
4. Løsn kontramøtrikkerne (12), og pres højre side af
motoren bagud for atter at spænde kileremmen.
5. Spænd kontramøtrikkerne (12) til igen. Kilerem-
men skal have et slør på ca. 13 mm, når man
presser den sammen på midten.
6. Luk rembeskyttelseshætten (11).
7. Hvis kileremmen skrider under drift, skal man ef-
terspænde den.
Bemærk: Sikkerhedsafbryder
Hvis man vil indstille hastigheden, skal man åbne
rembeskyttelseshætten (11). For at undgå person-
skader slukker sikkerhedsafbryderen automatisk bo-
remaskinen.
Udskiftning af borepatron
Drej den udvendige ring på borepatronen så langt
som muligt imod urets retning.
Bank let på borepatronen med en træ- eller gum-
mihammer. Hold fast om patronen med den anden
hånd, når den glider ud af spindlen.
Indsættelse af værktøj i borepatron
Sørg altid for, at stikket er trukket ud af stikkontakten,
inden der skiftes værktøj.
I borepatronen (5) må der kun fastspændes cylinder-
formede værktøjer med den foreskrevne maksimale
skaftdiameter. Der må kun benyttes fejlfrit og skarpt
værktøj. Der må ikke benyttes værktøj, som har ska-
der på skaftet eller på anden vis er deforme eller be-
skadigede. Anvend kun tilbehør og ekstraudstyr, som
er angivet i betjeningsvejledningen eller godkendt af
producenten.
