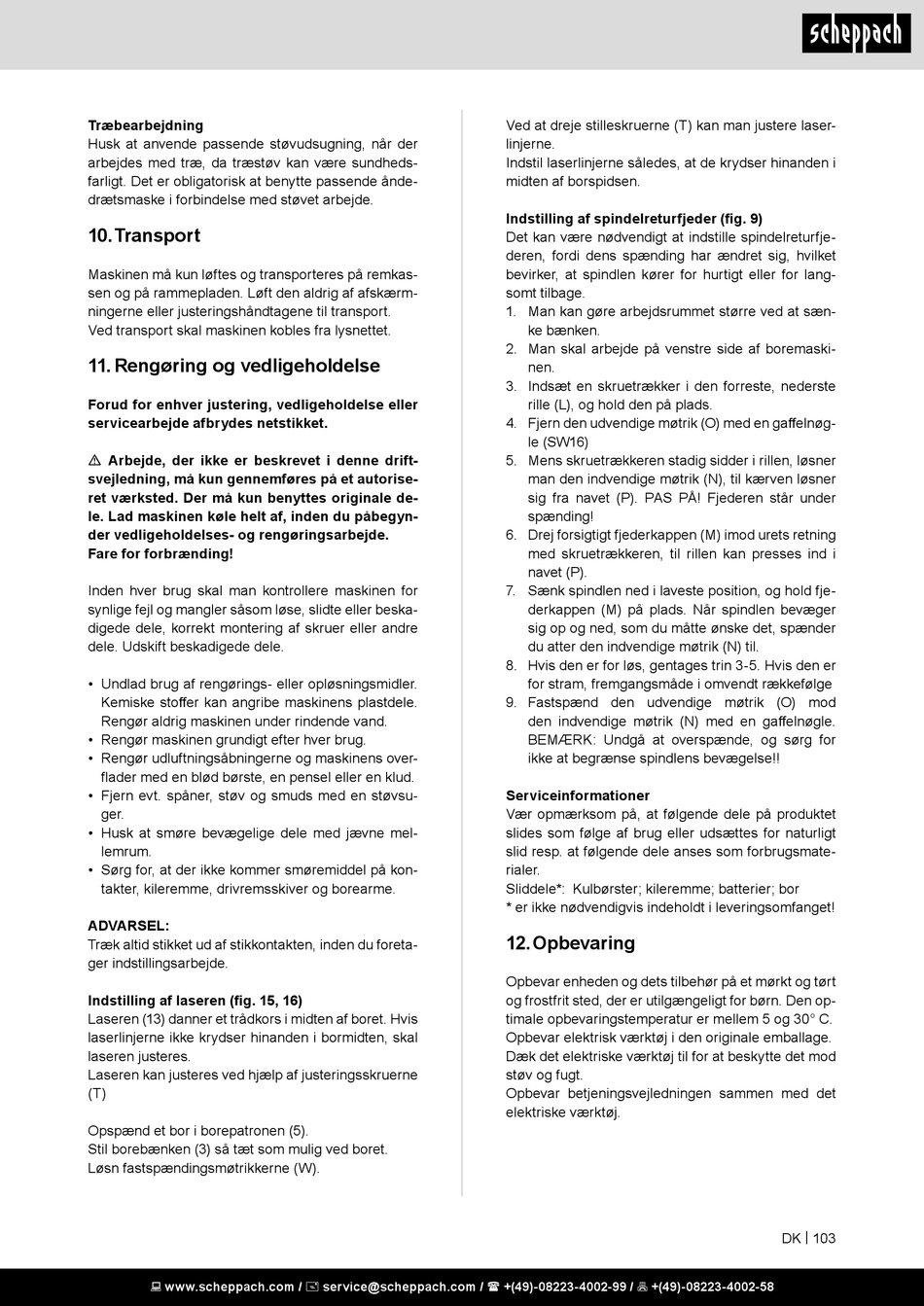

Transport; Rengøring Og Vedligeholdelse; Opbevaring - Scheppach DP16VLS Instruction Manual

Træbearbejdning
Husk at anvende passende støvudsugning, når der
arbejdes med træ, da træstøv kan være sundheds-
farligt. Det er obligatorisk at benytte passende ånde-
drætsmaske i forbindelse med støvet arbejde.

10. Transport

Maskinen må kun løftes og transporteres på remkas-
sen og på rammepladen. Løft den aldrig af afskærm-
ningerne eller justeringshåndtagene til transport.
Ved transport skal maskinen kobles fra lysnettet.
11. Rengøring og vedligeholdelse
Forud for enhver justering, vedligeholdelse eller
servicearbejde afbrydes netstikket.
m Arbejde, der ikke er beskrevet i denne drift-
svejledning, må kun gennemføres på et autorise-
ret værksted. Der må kun benyttes originale de-
le. Lad maskinen køle helt af, inden du påbegyn-
der vedligeholdelses- og rengøringsarbejde.
Fare for forbrænding!
Inden hver brug skal man kontrollere maskinen for
synlige fejl og mangler såsom løse, slidte eller beska-
digede dele, korrekt montering af skruer eller andre
dele. Udskift beskadigede dele.
• Undlad brug af rengørings- eller opløsningsmidler.
Kemiske stoffer kan angribe maskinens plastdele.
Rengør aldrig maskinen under rindende vand.
• Rengør maskinen grundigt efter hver brug.
• Rengør udluftningsåbningerne og maskinens over-
flader med en blød børste, en pensel eller en klud.
• Fjern evt. spåner, støv og smuds med en støvsu-
ger.
• Husk at smøre bevægelige dele med jævne mel-
lemrum.
• Sørg for, at der ikke kommer smøremiddel på kon-
takter, kileremme, drivremsskiver og borearme.
ADVARSEL:
Træk altid stikket ud af stikkontakten, inden du foreta-
ger indstillingsarbejde.
Indstilling af laseren (fig. 15, 16)
Laseren (13) danner et trådkors i midten af boret. Hvis
laserlinjerne ikke krydser hinanden i bormidten, skal
laseren justeres.
Laseren kan justeres ved hjælp af justeringsskruerne
(T)
Opspænd et bor i borepatronen (5).
Stil borebænken (3) så tæt som mulig ved boret.
Løsn fastspændingsmøtrikkerne (W).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Ved at dreje stilleskruerne (T) kan man justere laser-
linjerne.
Indstil laserlinjerne således, at de krydser hinanden i
midten af borspidsen.
Indstilling af spindelreturfjeder (fig. 9)
Det kan være nødvendigt at indstille spindelreturfje-
deren, fordi dens spænding har ændret sig, hvilket
bevirker, at spindlen kører for hurtigt eller for lang-
somt tilbage.
1. Man kan gøre arbejdsrummet større ved at sæn-
ke bænken.
2. Man skal arbejde på venstre side af boremaski-
nen.
3. Indsæt en skruetrækker i den forreste, nederste
rille (L), og hold den på plads.
4. Fjern den udvendige møtrik (O) med en gaffelnøg-
le (SW16)
5. Mens skruetrækkeren stadig sidder i rillen, løsner
man den indvendige møtrik (N), til kærven løsner
sig fra navet (P). PAS PÅ! Fjederen står under
spænding!
6. Drej forsigtigt fjederkappen (M) imod urets retning
med skruetrækkeren, til rillen kan presses ind i
navet (P).
7. Sænk spindlen ned i laveste position, og hold fje-
derkappen (M) på plads. Når spindlen bevæger
sig op og ned, som du måtte ønske det, spænder
du atter den indvendige møtrik (N) til.
8. Hvis den er for løs, gentages trin 3-5. Hvis den er
for stram, fremgangsmåde i omvendt rækkefølge
9. Fastspænd den udvendige møtrik (O) mod
den indvendige møtrik (N) med en gaffelnøgle.
BEMÆRK: Undgå at overspænde, og sørg for
ikke at begrænse spindlens bevægelse!!
Serviceinformationer
Vær opmærksom på, at følgende dele på produktet
slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmate-
rialer.
Sliddele*: Kulbørster; kileremme; batterier; bor
* er ikke nødvendigvis indeholdt i leveringsomfanget!

12. Opbevaring

Opbevar enheden og dets tilbehør på et mørkt og tørt
og frostfrit sted, der er utilgængeligt for børn. Den op-
timale opbevaringstemperatur er mellem 5 og 30° C.
Opbevar elektrisk værktøj i den originale emballage.
Dæk det elektriske værktøj til for at beskytte det mod
støv og fugt.
Opbevar betjeningsvejledningen sammen med det
elektriske værktøj.
DK | 103
