Flybarless Setup 6

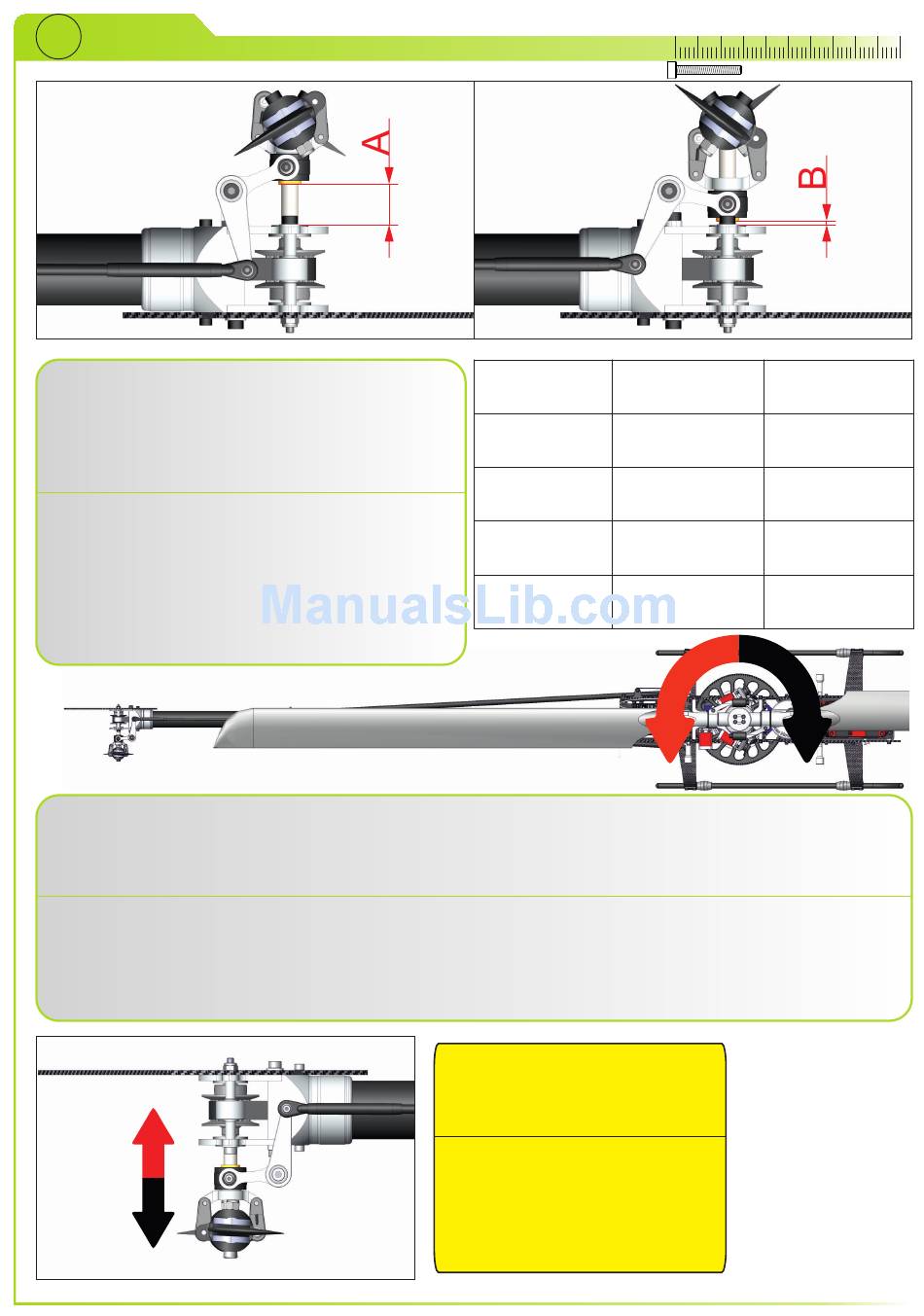

Set the endpoints of the tail servo to both limits A
and B (distance between slider and bearing). The
chart gives the value for different blades and rotor
head rpm.
Note: Do not forget to set the center point of your
tail! For that the distance has to be 8mm!
Stellen Sie die Endpunkte des Heckservos passend
auf beide Limits A und B (Abstand zwischen Bund-
Kugellager und Pitchslider) ein. Die Tabelle zeigt die
Unterschiedlichen Einstellwerte, passend zu den
entsprechenden Drehzahlen und Rotorblättern.
Achtung: Vergessen Sie nicht, die Mittenposition
des Hecks einzustellen. Dafür muss der Abstand
8mm betragen!
Tail Rotor compensation: Observe
as viewed from top (red arrow). The slider must move away from the tail case (black arrow). When
helicopter is rotated counter-clockwise (black arrow) slider should move toward the tail case (red
arrow).
Nun stellen wir die Wirkrichtung des Heckrotors ein. Wir betrachten den Hubschrauber von oben.
Drehen wir den Hubschrauber im Uhrzeigersinn (schwarzer Pfeil - Im Uhrzeigersinn), so sollte der
Pitchslider nach außen laufen (schwarzer Pfeil). Drehen wir den Hubschrauber gegen den
Uhrzeigersinn (roter Pfeil - gegen den Uhrzeigersinn), so sollte der Pitchslider näher an das Bundlager
laufen (roter Pfeil).
Blades /
Headspeed
Compass
105 mm
KBDD
105 mm
CF Blades
105 mm
CF Blades
115 mm
helicopter from top while rotating the entire machine clockwise
Do not use grease or oil on the tail
rotor shaft. Lubricant can attract
dust or pollen, causing the tail slider
to bind on the tail rotor shaft.
Benutzen Sie niemals Öl oder Fett
auf der Heckrotorwelle. In
Verbindung mit Staub oder Pollen,
kann es zu einem schwer-gängigen
oder sogar blockierenden
Pitchslider führen.
10 20
1200 - 1800 RPM 1800 - 2400 RPM
A = 14mm / A = 13.5mm /
B = 0.5mm B = 1mm
A = 14mm / A = 14mm /
B = 0.5mm B = 0.8mm
A = 14mm / A = 13mm /
B = 0.5mm B = 1mm
A = 13.5mm / A = 12.5mm /
B = 1mm B = 1mm
