Step49: Landing Gear To Frame - Compass Model Chronos Manual

49
Landing gear to frame
Pos. Description
1 Parts from STEP48
2 Parts from STEP46
3 Boom support collar
4 Cap socket head bolt M3x10
5 Cap socket head bolt M3x20
6 Washer 3.2x10x1

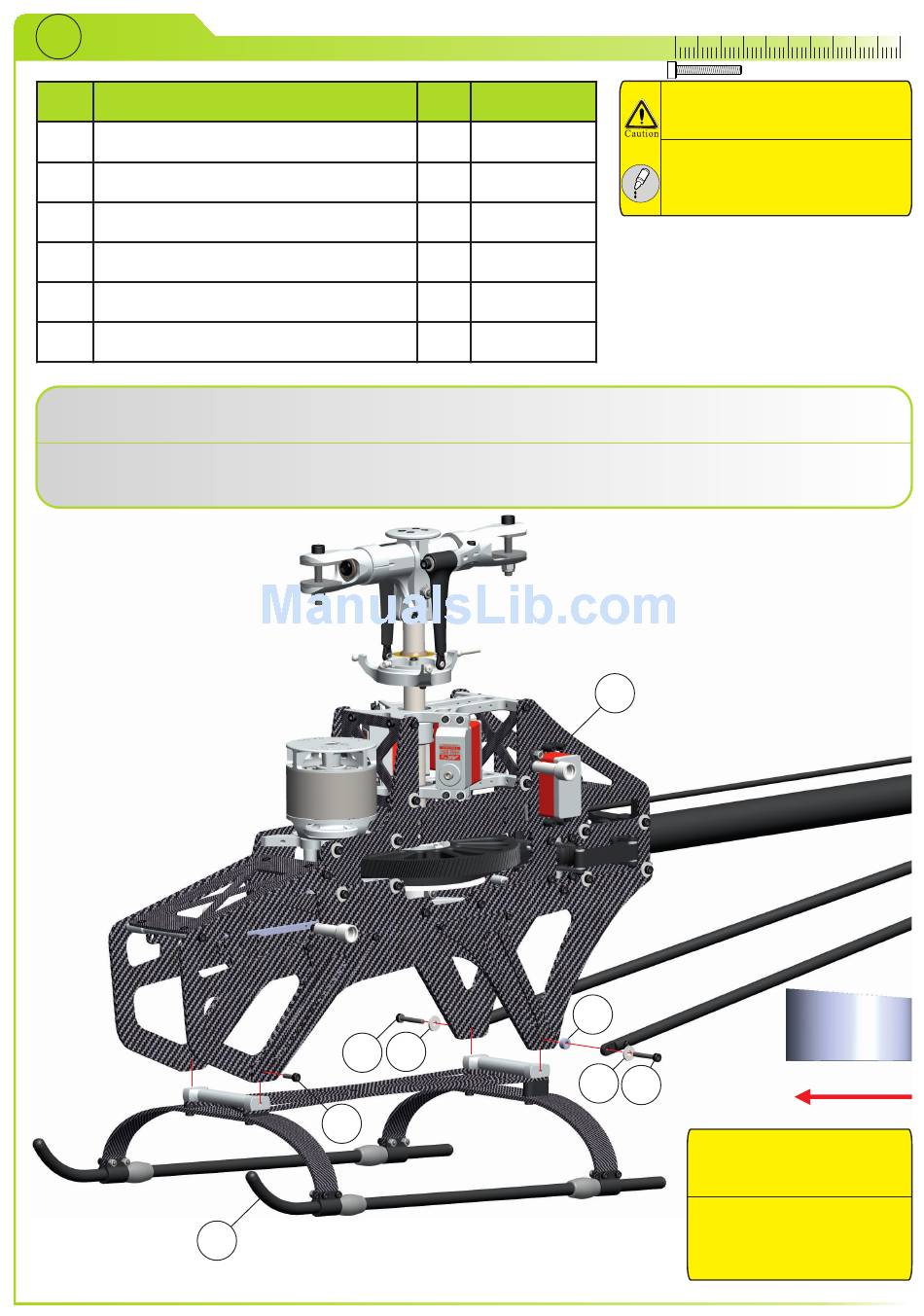

Mount landing gear assembled in STEP46 (2) with bolts (4 / 5), washers (6) and boom support
collars (3) to main frame assembling of STEP48 (1).
Montieren Sie die Kufen aus STEP 46 (2) mit den Schrauben (4 / 5), Scheiben (6) und den
Abstandshülsen (3) an das Chassis aus STEP48 (1).
5
4
2
Qty. Part number
1
1
2 11-7055
2 80-0310SS
2 80-0320SS
2 82-3201
6
10 20
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
1
3
6
5
Note that the bevelled side of
the boom support collars (3)
have to face backwards!
Beachten Sie, dass die
angeschrägte Seite der
Abstandshülsen (3) nach
Hinten zeigen muss!
30 40 50
Flight direction
Flugrichtung
Page 58
