Step34: Tail Boom Clamp - Compass Model Chronos Manual

34
Tail boom clamp
Pos. Description
1 Gyro mount
2 Boom clamp
3 Flat head bolt M3x8

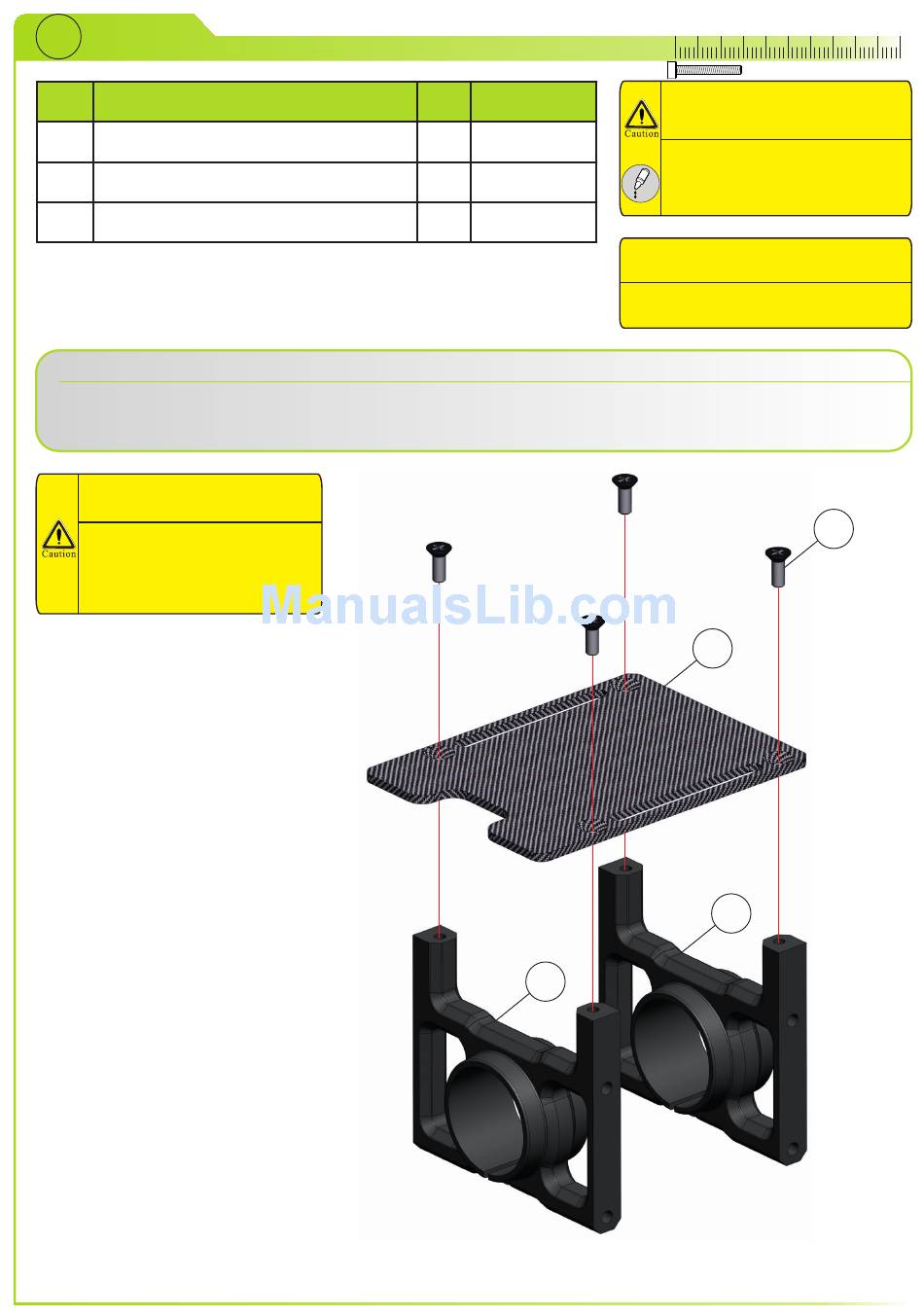

Mount both boom clamps (2) to cf gyro mount (1) with bolts (3).
Montieren Sie die beiden Heckrohr-Aufnahmen (2) an die CFK-Kreiselplatte (1). Verwenden Sie dazu
die Schrauben (3).
Do not overtighten screws
threaded into plastic parts.
Ziehen Sie Schrauben die in
Kunststoffteile geschraubt
werden vorsichtig an ohne sie
zu überdrehen.
Qty. Part number
1 09-7005
2 09-7060
4 78-0308SS
2
10 20 30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled at factory.
Bereits vormontiert.
1
2
40 50
3
Page 43
