Tail support
Pos. Description
1
Parts from STEP21
2
Tail support braces
3
Cap socket head bolt M3x30
4
Nylock nut M3
5
Tail support stiffener
6
Plastic skid clamp
7
Cap socket head bolt M2.5x12
8
Nylock nut M2.5
5
Additional / Option
7
8
1
4
Qty.
Part number
1
2
09-0820S
1
80-0330SS
1
91-0003
1
2
11-0821C
4
80-2512SS
4
91-0025
additional
Optional
6
2
3
10
20
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.

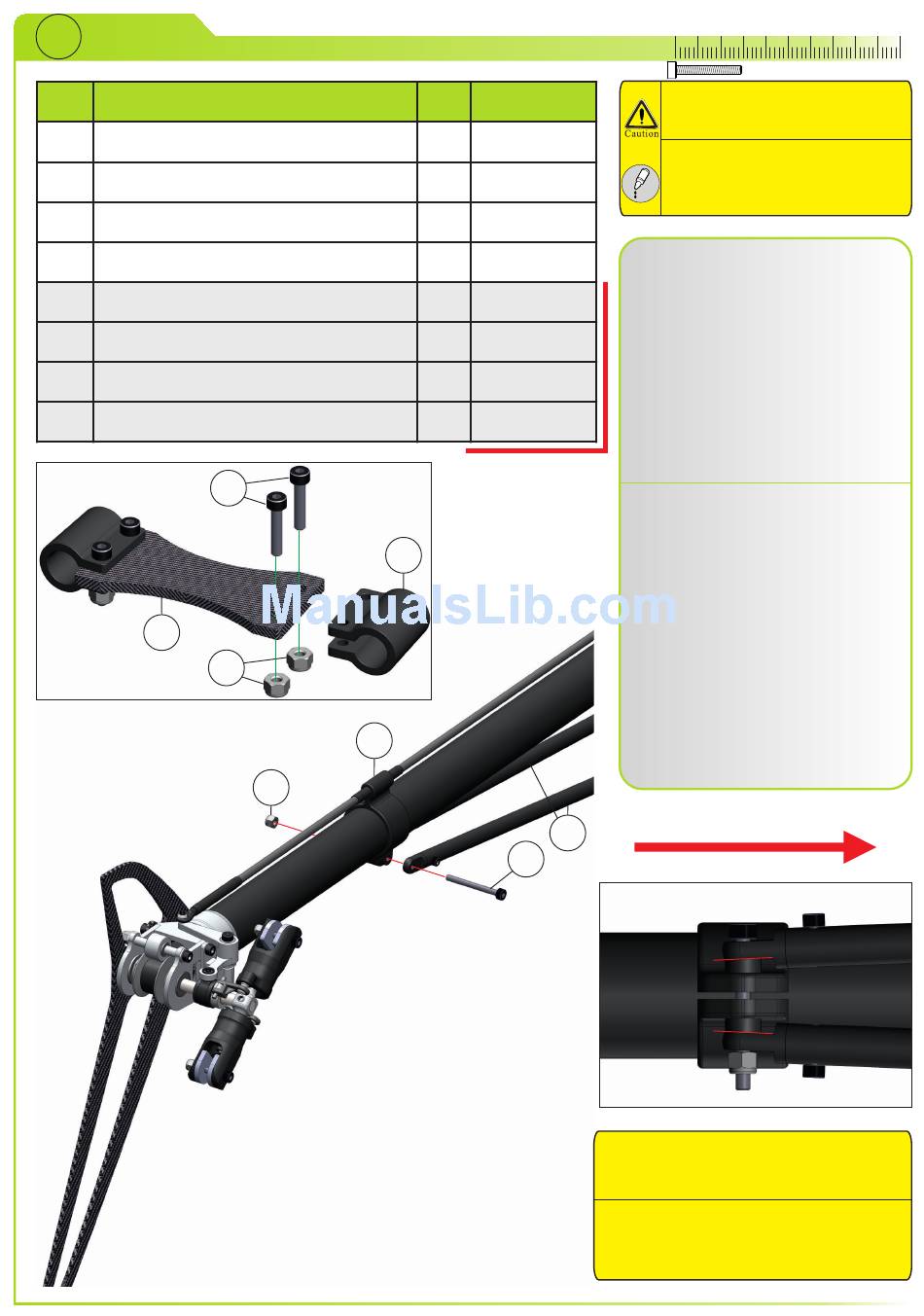

Push tail control rod guide onto tail
boom. Note slight angle where tail
support braces attach. Install two tail
support braces (2) onto guide, using
bolt (3) and nylock nut (4). Do not
tighten bolt at this time.
You can make an additional stiffener
out of the cf stiffener part (5), two skid
clamps (6), bolts (7) and nuts (8). To
mount it to the tail supports you have to
remove the screw on each support and
re-mount it afterwards. Do not tighten
bolts (7) at this time.
Schieben Sie die Führung des
Heckrotorgestänges wie dargestellt auf
das Heckrohr. Achten Sie auf die
schrägen Auflageflächen. Nun werden
die beiden Heckabstützungen (2) mit
der Schraube (3) und der Stoppmutter
(4) fixiert aber noch nicht festgezogen.
Sie können eine zusätzliche
Versteifung aus dem CFK-Plättchen
(5), den beiden Klemmen (6), den
Schrauben (7) und Muttern (8)
herstellen. Um sie zu montieren
müssen Sie je eine Schraube aus der
Strebe entfernen und danach wieder
montieren. Ziehen Sie die Schrauben
(7) noch nicht an!
Flight direction
Flugrichtung
Note: The angled area on the tail control
rod guide. Mount it as shown in drawing
above.
Achtung! Die Führung des
Heckrotorgestänges hat eine schräge
Fläche für die Heckabstützungen.
Montieren Sie ihn wie hier dargestellt.
