50
Belt tension
Pos. Description
1
Parts from STEP49
2
Screwdriver

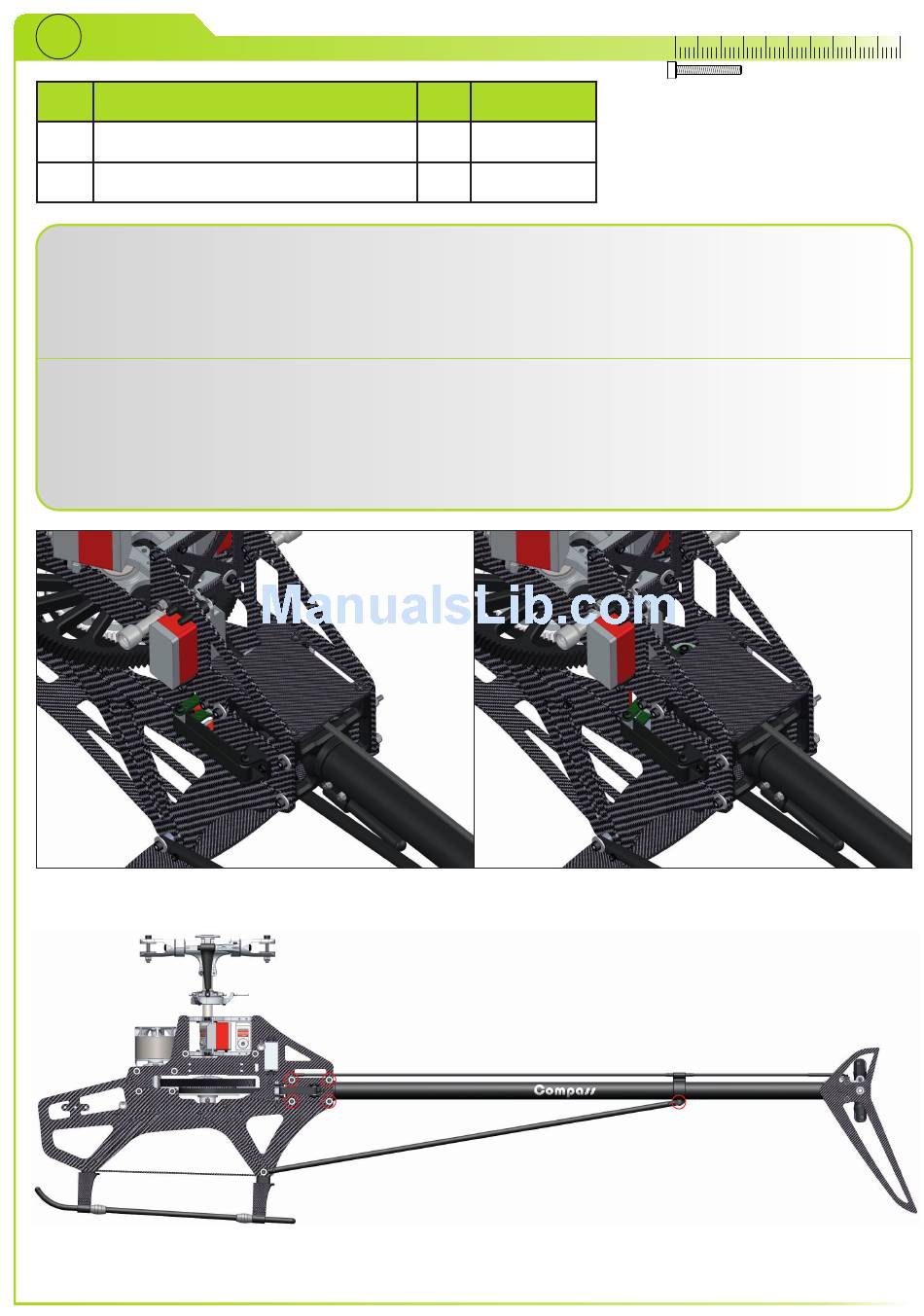

Push the belt tensioner arm forward to loosen it. Put a screwdriver between the belt tensioner arm (picture
1, green) and the belt tensioner mount (picture 1, red) to lock it.
Now you can tension the belt as usual. Pull tail boom out of frame and tighten bolts of tail boom clamp and tail
control rod guide. (picture 3, red circles)
When you unlock the belt tensioner by removing the screwdriver the arm of the belt tensioner (picture 2, green)
should be approximately in the middle of the cutout (picture 2, red) on the frame.
Drücken Sie den Arm des Riemenspanners nach vorne, um diesen zu lockern. Führen Sie einen
Schraubendreher zwischen den Arm des Riemenspanners (Bild 1, grün) und die Halterung des
Riemenspanners (Bild 1, rot) um ihn zu verriegeln.
Sie können nun den Riemen wie üblich spannen. Ziehen Sie das Rohr aus dem Chassis und ziehen Sie die
Schrauben der Heck-Halterung und der Gestängeführung fest. (Bild 3, Rot eingekreist)
Wenn Sie den Riemenspanner durch das Entfernen des Schraubendrehers entsperren, sollte sich der Arm des
Riemenspanners (Bild 2, grün) in etwa in der Mitte des Ausschnitts im Chassis (Bild 2, rot) befinden.
Qty.
Part number
1
1
10
20
30
40
Page 59
50
