Servo arms to servos
Pos. Description
1
Parts from STEP53
2
Parts from STEP51
3
Servo bolts

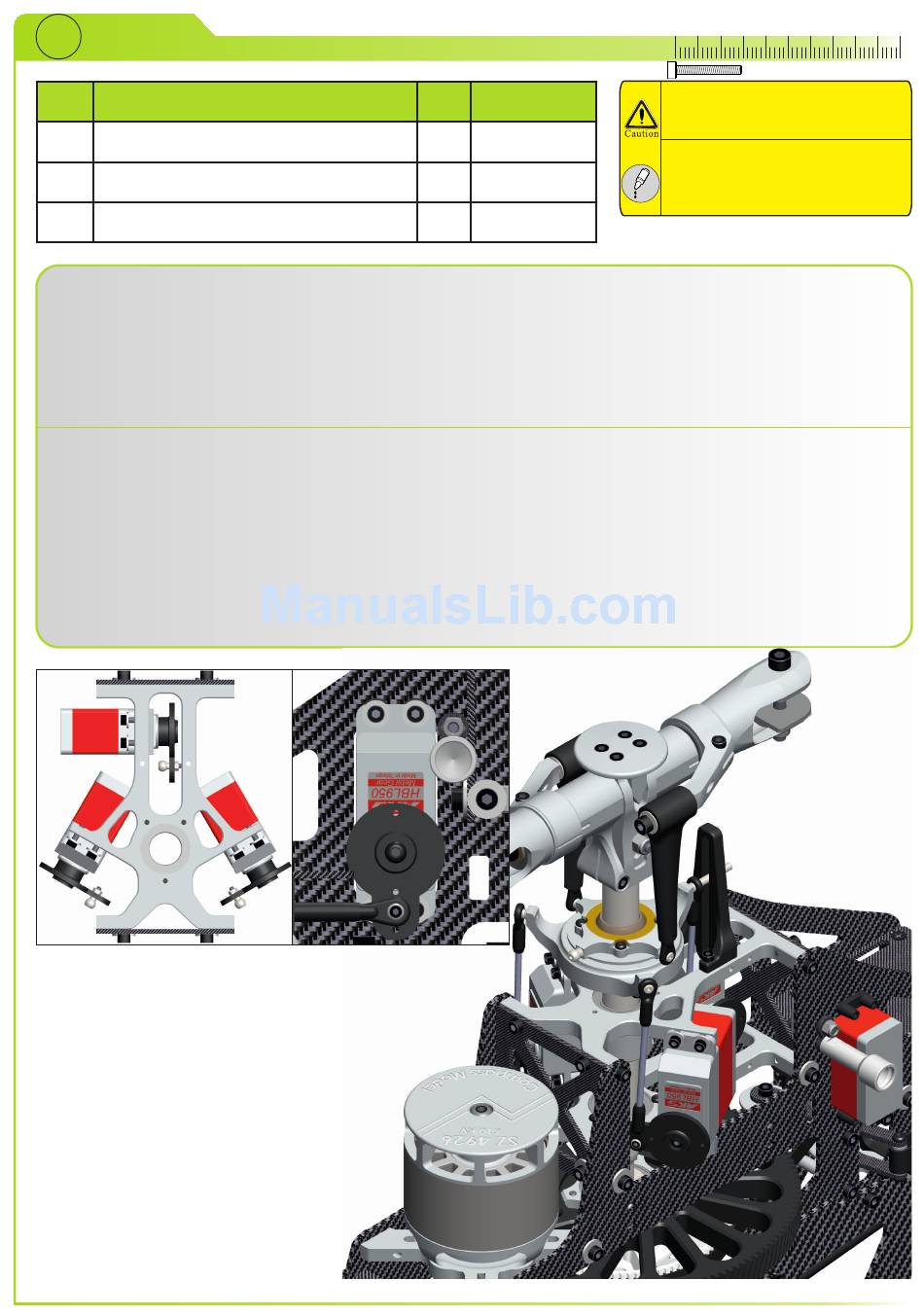

Mount Servo arms from STEP51 (1) to swashplate servos and tail servo from STEP53 (1).
The servo arm with the link ball facing towards the servo has to be mounted onto the elevator servo.
The other three servo arms have to be mounted to the aileron, pitch and tail (shorter arm) servo.
Clip ball links of swash links and tail link with Compass writing facing outside onto link balls of servo
arms.
Be sure not to forget to secure the arms with the servo bolts (3).
the arms are centered in the FBL setup.
Montieren Sie die Servohebel aus STEP51 (1) auf die Taumelscheiben- und das Heckservo aus
STEP53 (1).
Montieren Sie den Arm bei dem die Kugel in Richtung Servo zeigt an das Nickservo. Die anderen drei
Servohebel werden am Roll-, Pitch- und Heckservo (kürzerer Hebel) montiert.
Klipsen Sie die Kugelpfannen der Taumelscheiben-Gestänge und die des Heckgestänges mit dem
Compass-Schriftzug nach Außen auf die Kugeln der Servohebel.
Achten Sie darauf, dass Sie die Servohebel mit den Servoschrauben (3) sichern.
Sie die Servoschrauben (3) erst fest, nachdem im FBL Setup die Mitte der Servos eingestellt
wurde.
Swashplate-Servos
Taumelscheiben-Servos
Qty.
Part number
1
1
4
Tail-Servo
Heck-Servo
10
20
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Note: tighten servo bolts (3) after
Achtung: Ziehen
30
40
50
