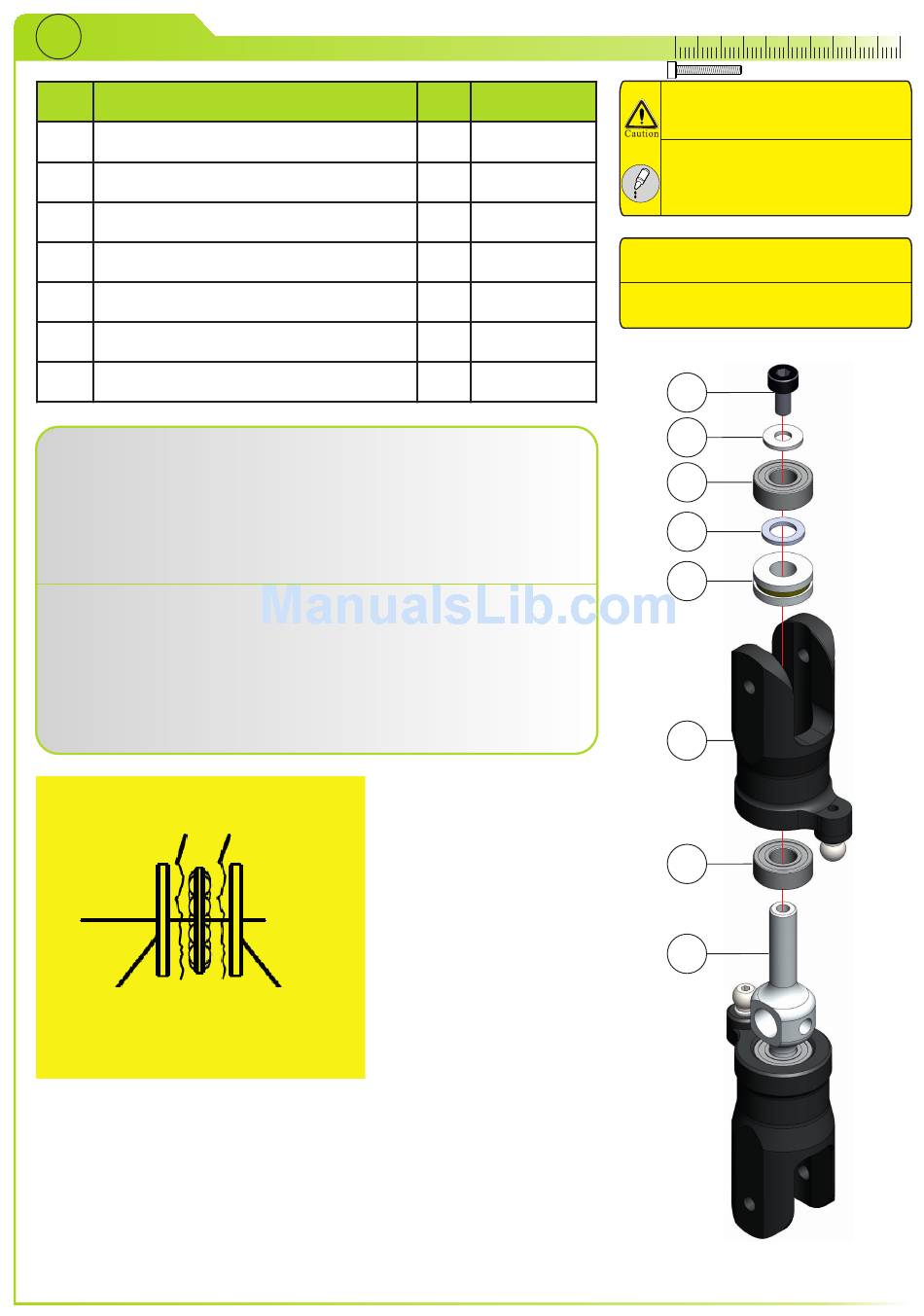

Tail rotor hub 1
Pos. Description
1
Tail rotor hub
2
Washer 3.2x7.4x0.8
3
Cap socket head bolt M3x6
4
Bearing 5x11x4
5
Parts from STEP8
6
Thrust bearing 5x11x4.5
7
Washer 5x8x0.4
Lubricate thrust bearings (6) with bearing grease and install in tail grips.
Note: Thrust bearing race with the larger inner diameter must be
installed toward the tail rotor hub.
the order shown, into tail grips. Slide tail grips onto tail rotor hub (1). Pass
bolt (4) though washer (2). Apply medium threadlock to bolt. Use two allen
drivers to tighten screws or install the tail rotor shaft into the tail rotor hub to
prevent the hub from turning while tightening bolts.
desired.
Fetten Sie das Drucklager (6) mit Kugellagerfett. Pressen Sie die Kugellager
(4, 6) sowie die Unterlagscheibe (7) in der gezeigten Reihenfolge in die
Der Drucklagerring mit dem größeren
Heckblatthalter (5) ein.
Innendurchmesser muss nach innen.
Heckblatthalter auf die Heckrotornabe (1) und sichern Sie diesen mit der
Schraube (3) und U-Scheibe (2). Ziehen Sie die Schrauben entweder mit zwei
Inbusschlüsseln an, oder stecken Sie die Hecknabe auf die Heckrotorwelle
um sie zu halten.
Etwas Axialspiel ist gewollt!
Apply grease here
Hier bitte Fett auftragen
Larger ID (In)
Großer Innen-
durchmesser
(innen)
Install bearings (4, 6) and washers (7) in
Schieben Sie jeweils einen
Smaller ID (Out)
Kleiner Innen-
durchmesser
(außen)
Qty.
Part number
1
09-7209
2
82-3708
2
80-0306
4
60-5114
2
2
63-51145
2
82-5804
Note: Some axial play is
10
20
30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled at factory.
Bereits vormontiert.
3
2
4
7
6
1
4
1
40
50
