Step30: Center Block; Step31: Center Block - Compass Model Chronos Manual

30
Center block 1
Pos. Description
1 Parts from STEP29
2 CF stiffener
3 Cap socket head bolt M3x8
4 Washer 3.2x10x1

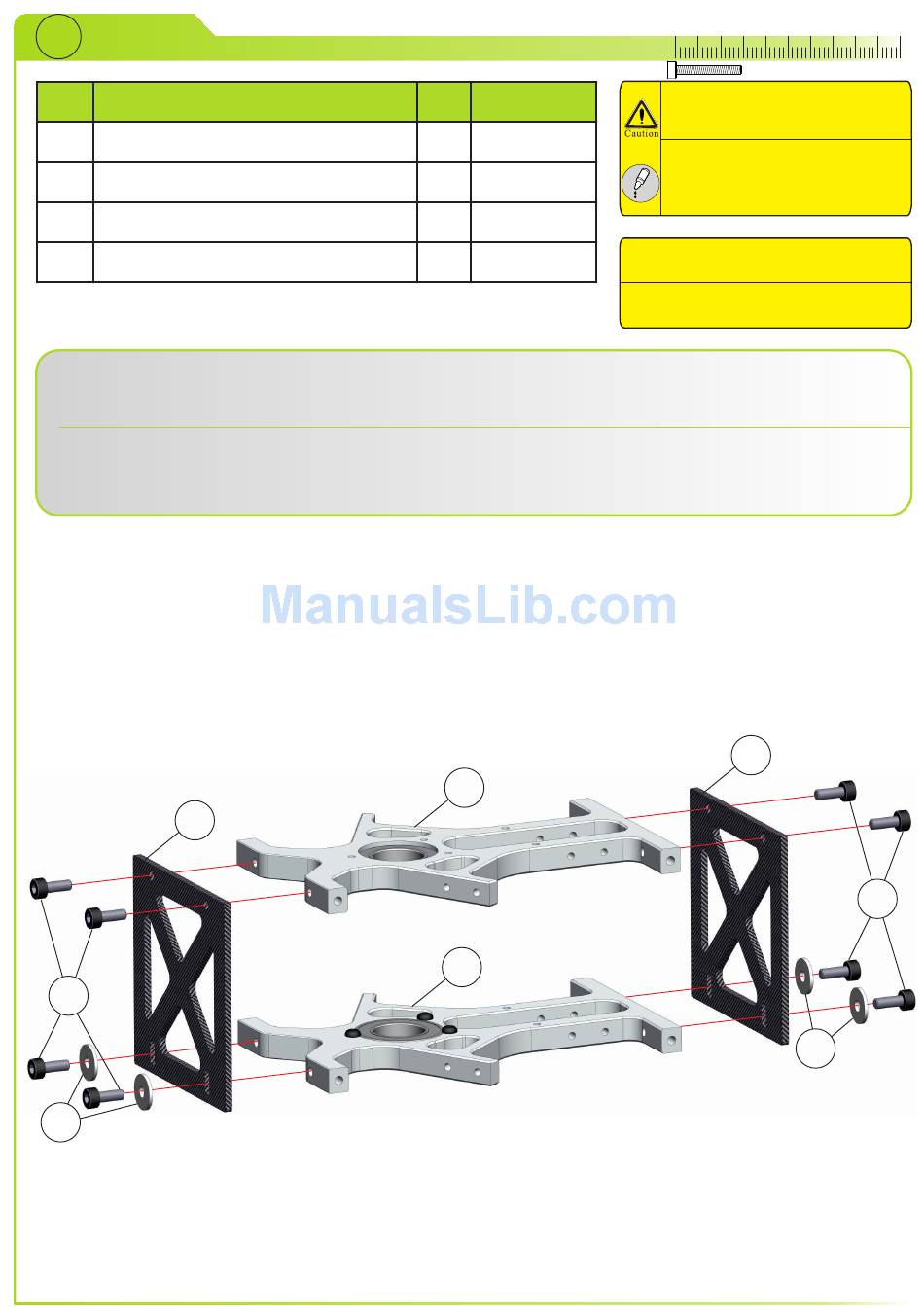

Attach cf stiffeners (2) to bearing blocks assembled in STEP29 (1) with bolts (3) and washers (4)
as shown below.
Do not tighten the four screws with washers at this time!
Montieren Sie die beiden Versteifungen (2) an die Lagerböcke (1), montiert in STEP29. Verwenden
Sie dazu die Schrauben (3) und Scheiben (4).
Ziehen Sie die unteren vier Schrauben mit den Scheiben noch nicht an!
2
3
4
Qty. Part number
2
2 09-7003
8 80-0308SS
4 82-3201
1
1
10 20 30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled at factory.
Bereits vormontiert.
