1

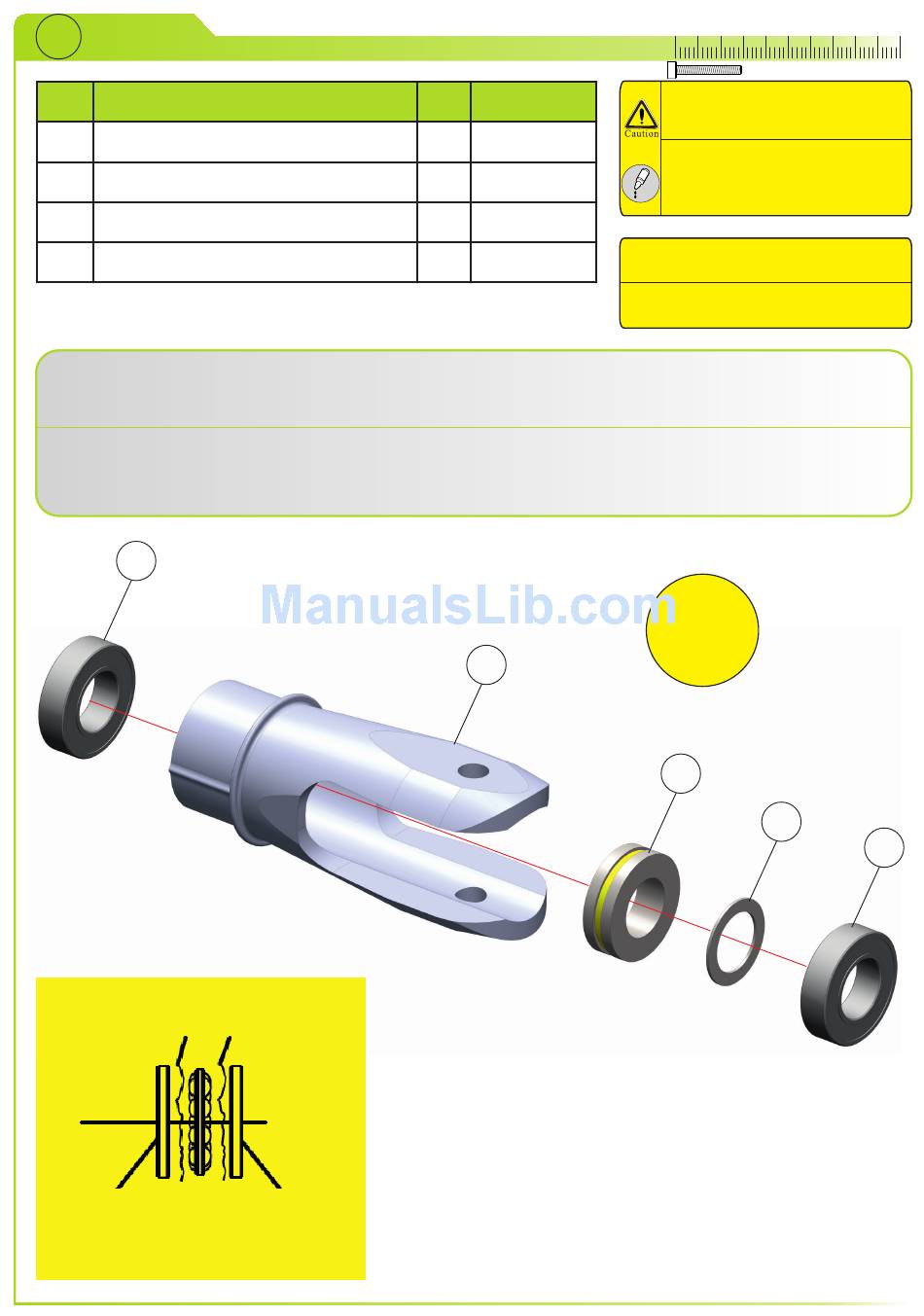

Main Blade Grips (2x)
Pos. Description
1
Main Grip
2
Washer 10.2x14.5x0.5
3
Bearing 10x19x5
4
Thrust bearing 10x18x5.5
Use bearing grease to lubricate thrust bearings (4). Press bearings (3),(4) and washer (2) into
main grips (1) in order shown. The thrust bearing race with the larger inner diameter must face to the
inside (towards the main rotor hub).
Fetten Sie das Drucklager (5) mit Kugellagerfett. Pressen Sie die Lager (3),(4) und die Passscheibe (2)
in der gezeigten Reihenfolge in den Blatthalter (1) ein, der Drucklagerring mit dem größeren
Innendurchmesser muss nach innen.
3
Apply grease here
Hier bitte Fett auftragen
Larger ID (In)
Großer Innen-
durchmesser
(innen)
(außen)
Smaller ID (Out)
Kleiner Innen-
durchmesser
Qty.
Part number
2
11-0102
2
82-101405
4
60-10195
2
63-101855
1
1
10
20
30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled at factory.
Bereits vormontiert.
2x
4
2
40
50
3
