Step7: Swashplate - Compass Model Chronos Manual

7
Swashplate
Pos. Description
1 Swashplate
2 Link ball M2.5
3 Swash pin

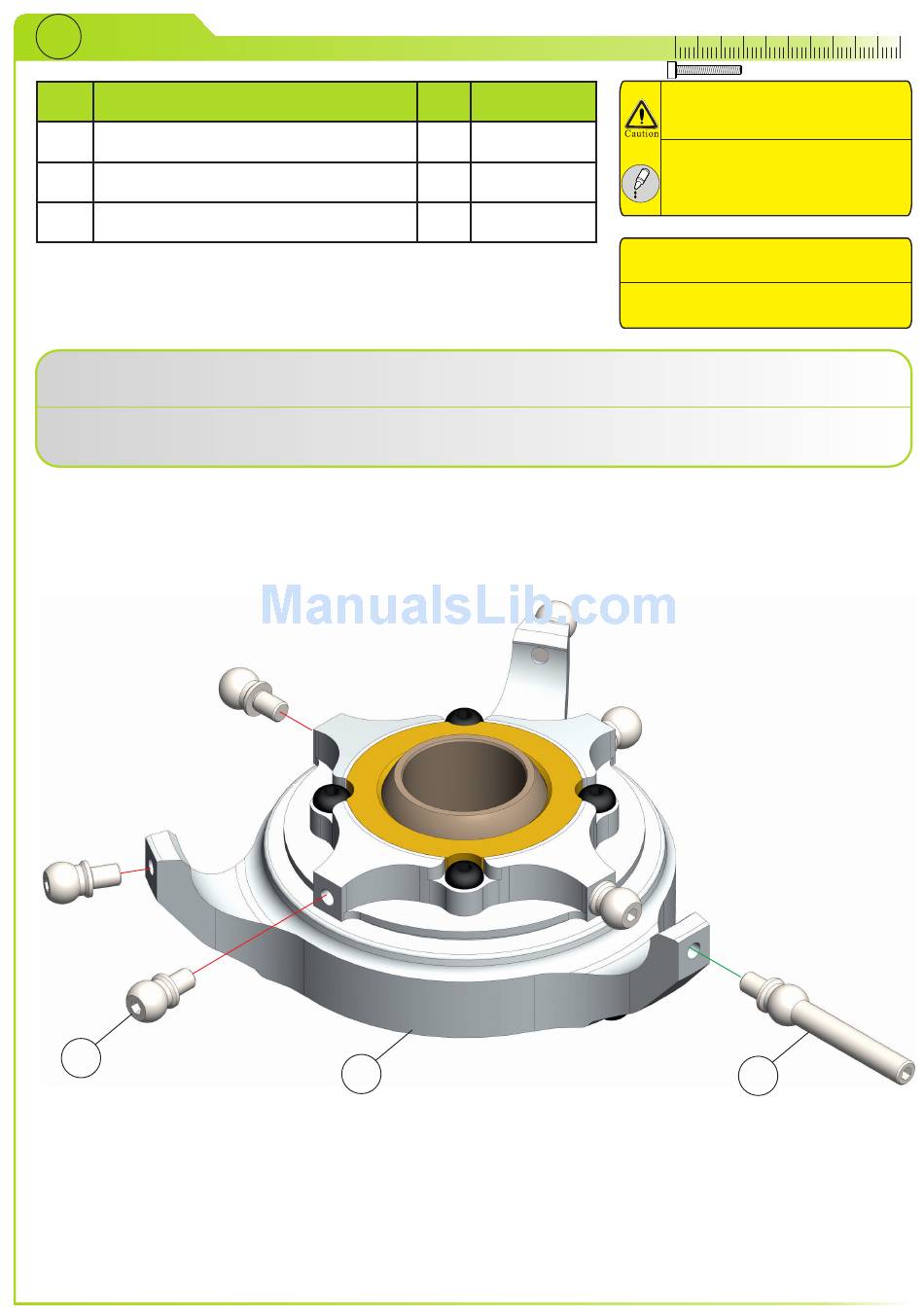

Install link balls (2) and swash pin (3) on swashplate (1). Be careful not to overtighten! That could
damage the swashplate.
Montieren Sie die Kugeln (2) und den Taumelscheibenpin (3) an die Taumelscheibe (1). Seien Sie
hierbei vorsichtig, denn zu festes Anziehen könnte die Taumelscheibe beschädigen.
2
Qty. Part number
1 11-0408S
6 02-0701S
1 02-0701A
1
10 20 30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled at factory.
Bereits vormontiert.
3
40 50
Page 16
