Step55: Fbl Unit And Receiver - Compass Model Chronos Manual

55
FBL unit and receiver
Pos. Description
1 Parts from STEP54
2 Flybarless unit
3 Receiver
4 Double sided tape

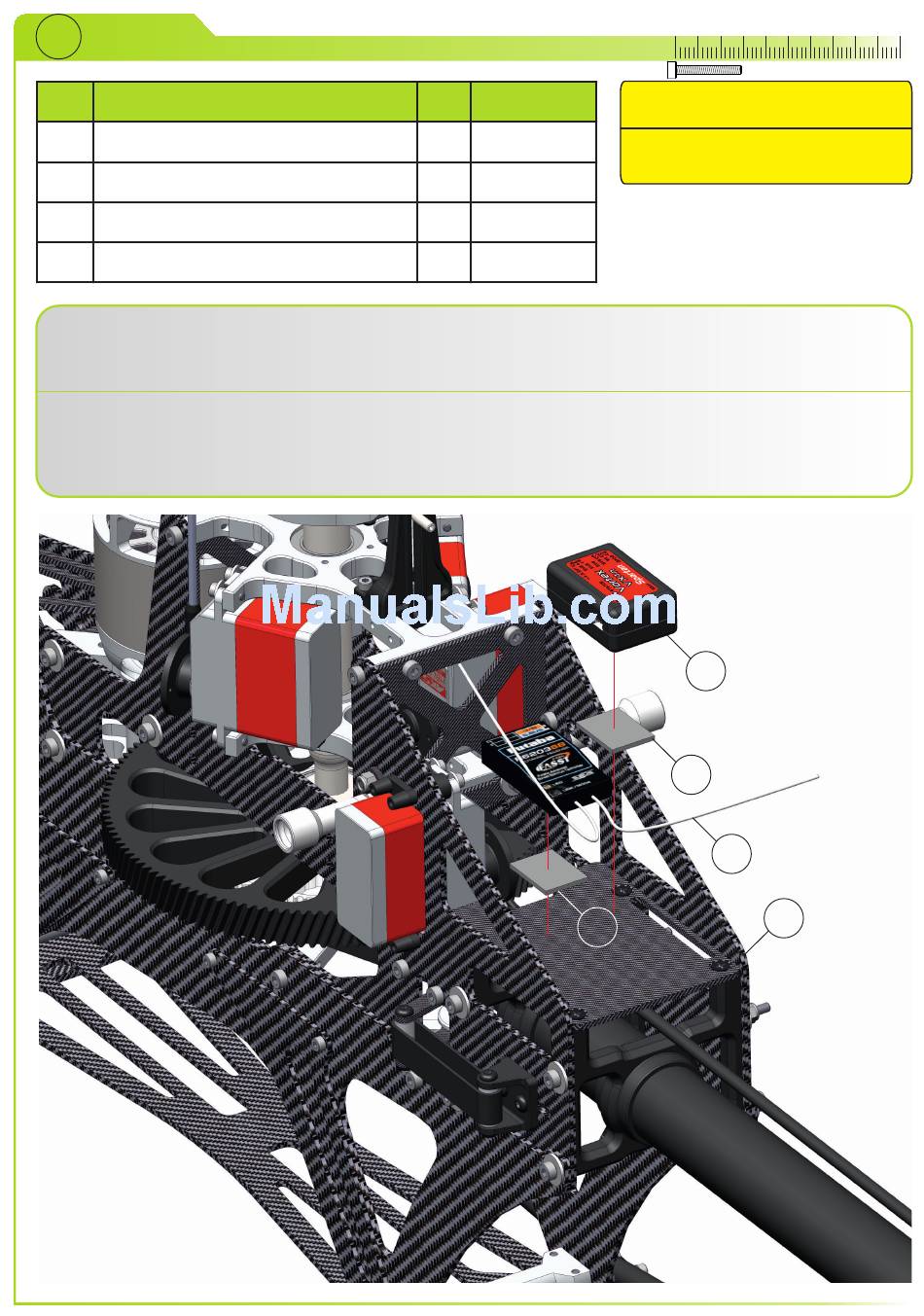

Mount FBL Unit (2) on gyro tray of STEP54 (1) using the manufacturer's recommended adhesive pad. If none is
provided, use a tough, thin pad. Make sure that the FBL Unit is mounted squarely to the gyro tray (correct alignment is
critical to flight performance). The receiver (3) may be mounted beside of the FBL Unit (2).
with high-adhesion double-sided tape, or hook and loop material and zip ties.
Montieren Sie die FBL-Einheit (2) auf der Kreiselplatte von STEP54 (1). Benutzen Sie hierzu das vom Hersteller
empfohlene Klebepad. Im Zweifel ist ein hartes und dünnes Pad zu bevorzugen. Achten Sie auf die winklige Ausrichtung
beim Aufkleben. Der Empfänger (3) kann neben der FBL-Einheit (2) montiert werden. Benutzen Sie hierfür
Spiegelklebeband mit hoher Haftung.
sichern.
Qty. Part number
1
1
1
2
Es kann sinnvoll sein, den Empfänger mit Klettbändern oder Kabelbindern zu
10 20
Use alcohol to clean and degrease
bonding surfaces.
Bitte benutzen Sie Alkohol zum reinigen
und entfetten der Klebestellen.
The receiver may be mounted
2
4
3
4
30 40 50
1
Page 64
