Step5: Swash Driver - Compass Model Chronos Manual

5

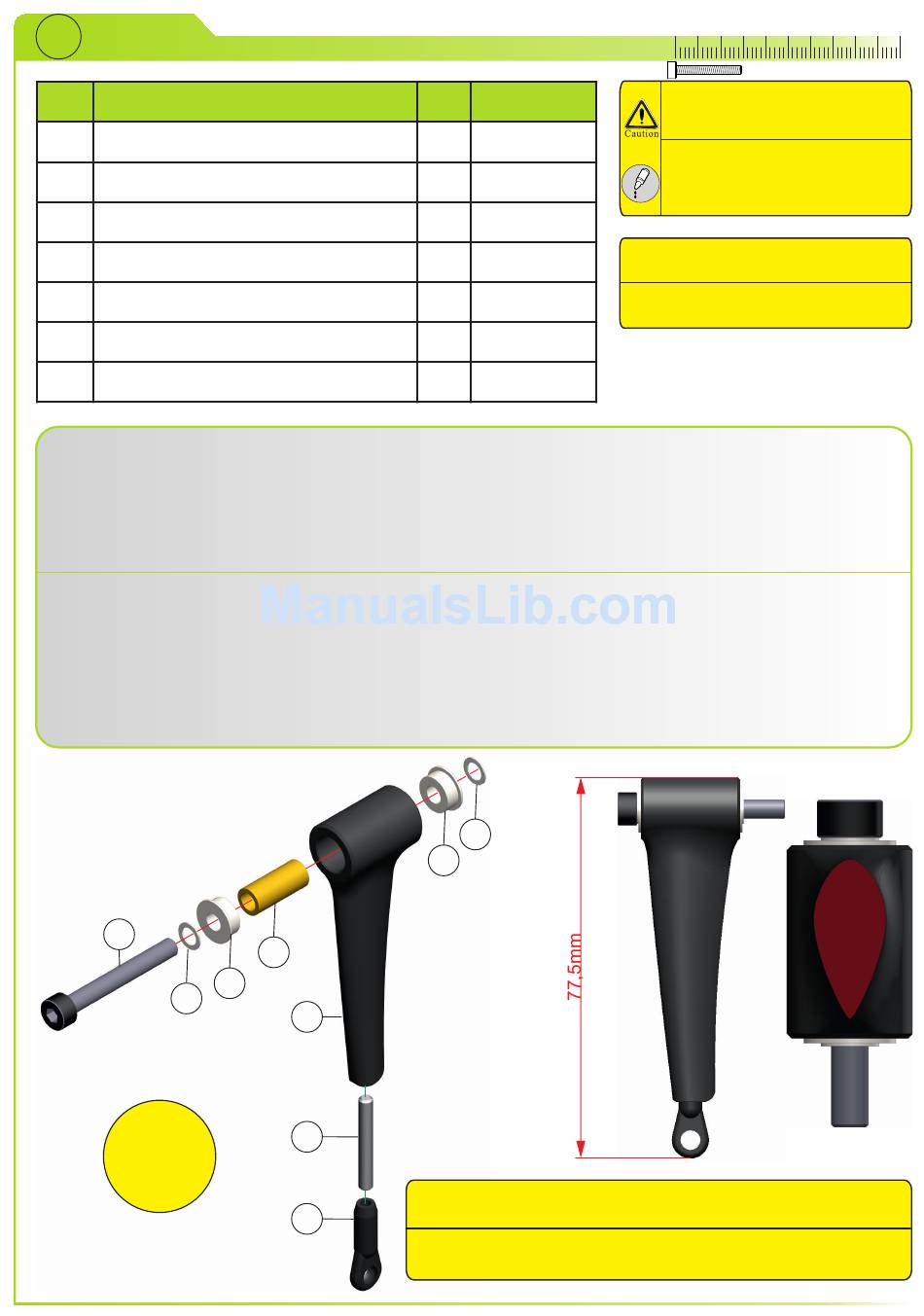

Swash driver (2x)
Pos. Description
1 Swash driver
2 Bearing 4x8x3
3 Ball link 3mm
4 Setscrew M3x16
5 Cap socket head bolt M4x30
6 Washer 4 .2x6.4x0.26
7 FBL drive collar
This unit is preassembled at the factory. If repair or maintenance is required, the bearings may be
removed by pressing them out with a small punch or a 2.5 mm allen driver by passing it through one
bearing, through the arm, and pressing the tip against the opposite bearing. The bearing should come
out with the application of a small amount of pressure. Thread set screw (4) into lower end of swash
driver until it is just even with bottom of driver. Thread ball link (3) on to set screw. Note the two small
washers (6) on bolt (5).
Diese Baugruppe ist bereits vormontiert. Sollten Sie jedoch zu Wartungszwecken, oder nach einem
Absturz etwas austauschen müssen, so befolgen Sie bitte diese Anleitung. Um die Bundkugellager zu
entfernen, stecken Sie einen 2.5mm Innensechskant-Schraubendreher durch das Loch eines Lagers.
Mit der Spitze des Schraubendrehers wird nun das Lager herausgepresst. Sollte es sich nicht
bewegen, so können Sie mit kleinen Hammerschlägen nachhelfen. Montieren Sie die Stiftschraube (4)
bündig mit der Unterseite des Mitnehmers (1). Schrauben Sie nun die Kugelpfanne (3) auf. Vergessen
Sie nicht die beiden kleinen Unterlegscheiben (6) auf die Schraube (5) zu ziehen.
5
6
2x
7
2
1
4
3
Qty. Part number
2 09-7210
4 61-4083
2 02-0709S
2 81-0316
2 80-0430SS
4 82-4264
2 09-7101
6
2
Note the profile of the swash driver (1). The head of the cap socket
head bolt (5) has to face the round side.
Achten Sie auf das Profil des Anlenkarms (1). Der Kopf der Schraube
(5) muss in Richtung der runden Seite des Profils montiert sein.
10 20 30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled at factory.
Bereits vormontiert.
40 50
