18

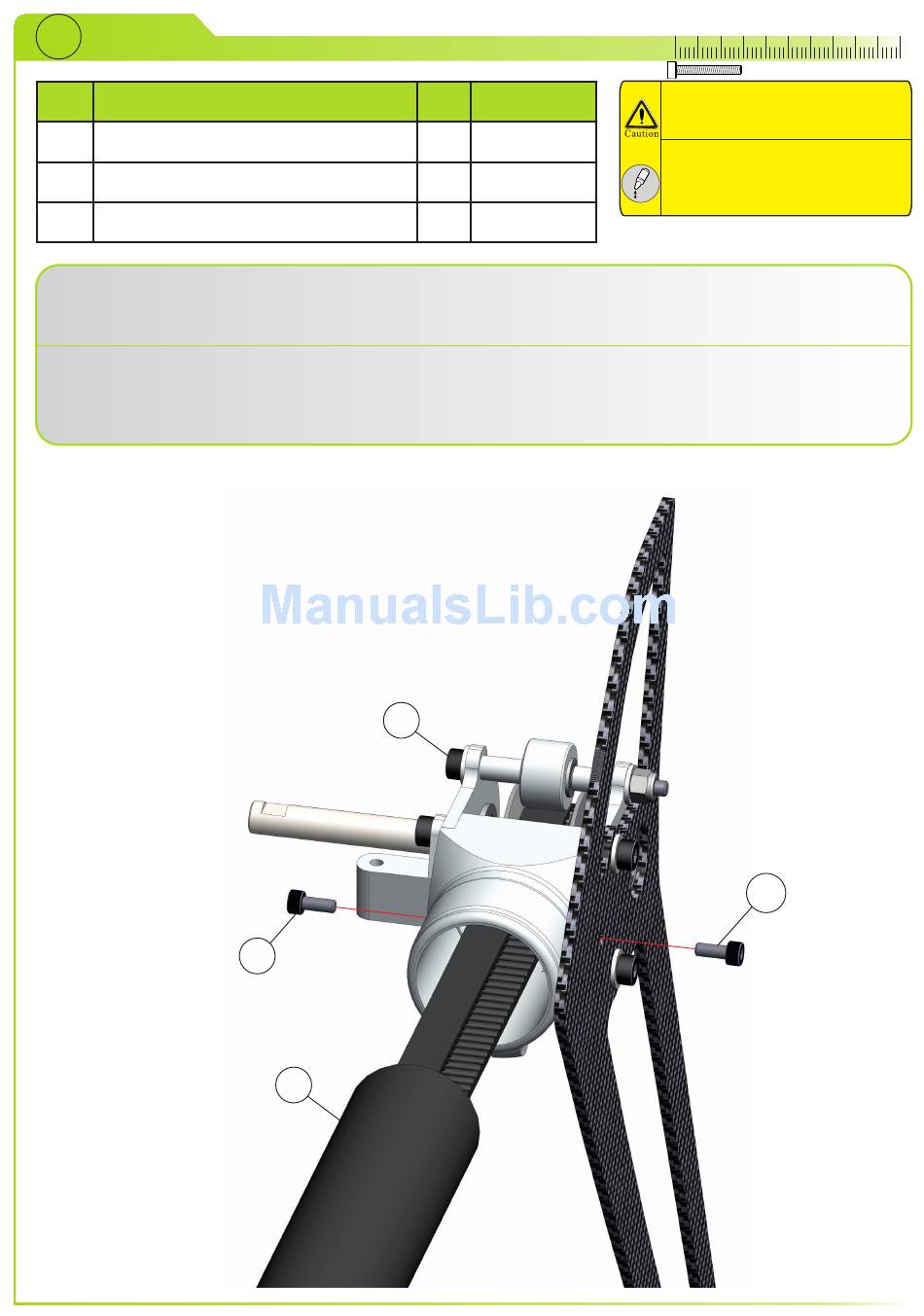

Tail case 3
Pos. Description
1
Tail boom Chronos
2
Parts from STEP17
3
Cap socket head bolt M2.5x6
Feed belt all the way into tail boom. Insert the boom into the tail case until boom seats firmly against ridge inside tail
case. Align boom with tail case so that the words Compass on either side of the boom are level. Tighten tail case clamping
bolt. Then install and tighten two M2.5 bolts (3) until the heads are fully seated. The bolts should pierce boom when
tightened.
Ziehen Sie den Heckriemen durch das Heckrohr (1). Öffnen Sie die Klemme des Heckrotorgehäuse-Zentralstücks
(STEP16, Schraube 6). Nun wird das Heckrohr komplett in das Zentralstück eingeführt und das Compass Logo auf dem
Heckrohr so ausgemittelt das es in einer perfekten Seitenansichtsposition steht. Nun wird die Klemme angezogen und die
beiden M2.5 Schrauben (3) werden eingedreht. Keine Sorge die Schrauben schneiden sich ihren Weg durch das Heckrohr.
Qty.
2
3
1
Part number
1
09-7072A
1
2
80-2506SS
10
20
30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
3
40
50
Page 27
