Step47: Tail And Head To Frame - Compass Model Chronos Manual

47

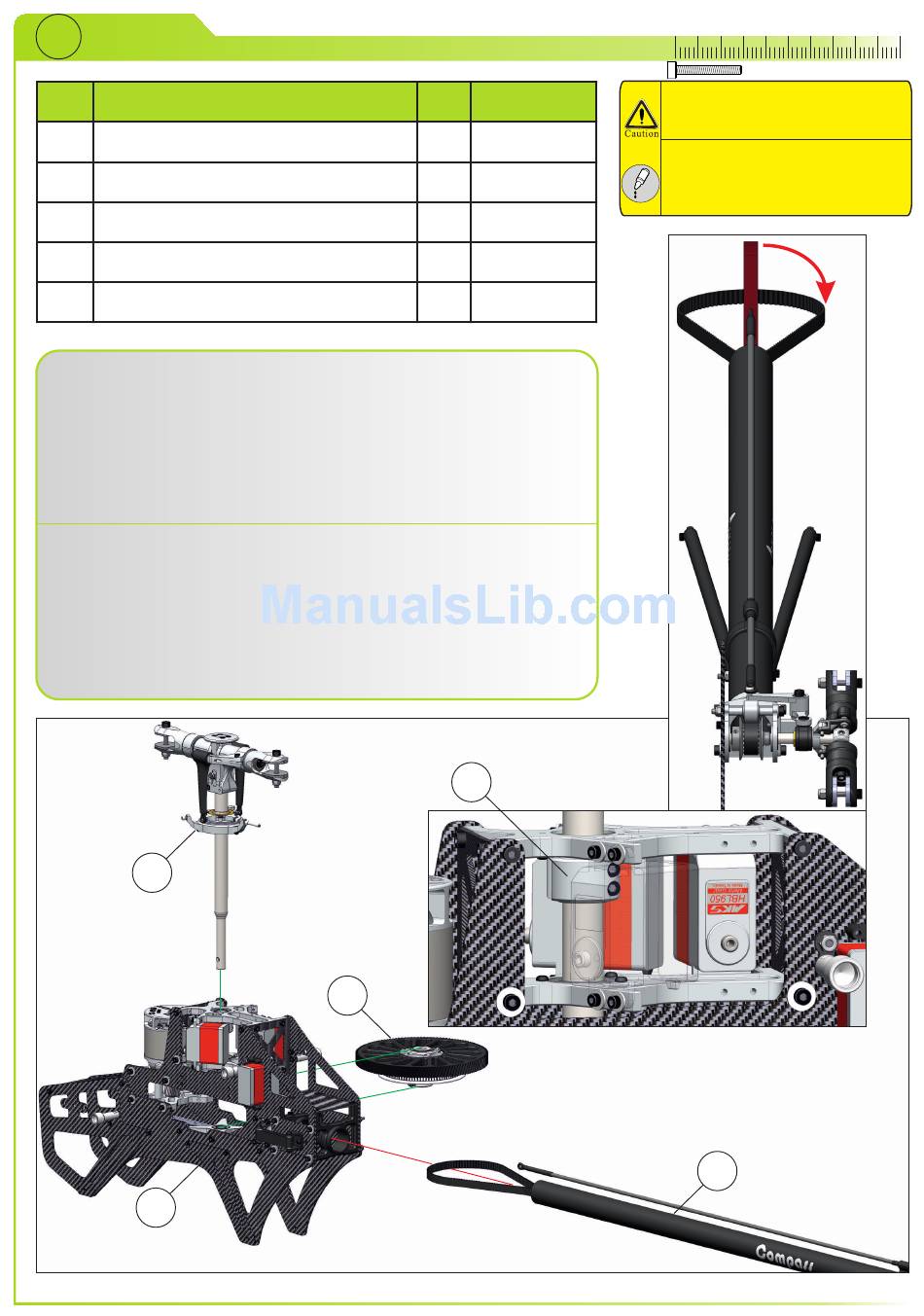

Tail and head to frame
Pos. Description
1 Parts from STEP44
2 Parts from STEP8
3 Parts from STEP22
4 Parts from STEP25
5 Mast lock collar
Turn tailbelt like in the picture shown and insert tail assembling of
STEP22 (3) into main frame of STEP44 (1).
Wrap tailbelt around main gear assembling of STEP25 (4) and insert main
gear assembling (4) in the main frame (1).
Slide main rotor head assembling of STEP8 (2) through the bearing blocks
and main gear (4) in the main frame (1).
Note: Do not forget to put the mast lock collar (5) inbetween the two
bearing blocks!
Drehen Sie den Heckriemen wie im Bild gezeigt und schieben Sie die Heck-
Baugruppe aus STEP22 (3) in das Chassis aus STEP44 (1).
Legen Sie den Heckriemen um die Getriebe-Baugruppe aus STEP25 (4) und
führen Sie das Haupt-Getriebe (4) ins Chassis ein.
Schieben Sie die Hauptrotor-Baugruppe aus STEP8 (2) durch die
Lagerböcke und das Haupt-Getriebe im Chassis (1).
Achtung: Vergessen Sie nicht, den Klemmring zwischen die beiden
Lagerböcke zu geben!
2
1
Qty. Part number
1
1
1
1
1 11-0606
5
4
10 20 30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
3
40 50
Page 56
