Step11: Tail Rotor Hub - Compass Model Chronos Manual

11
Tail rotor hub 2
Pos. Description
1 Cap socket head bold M3x22
2 Nylock nut M3
3 Blade washer
4 Parts from STEP10

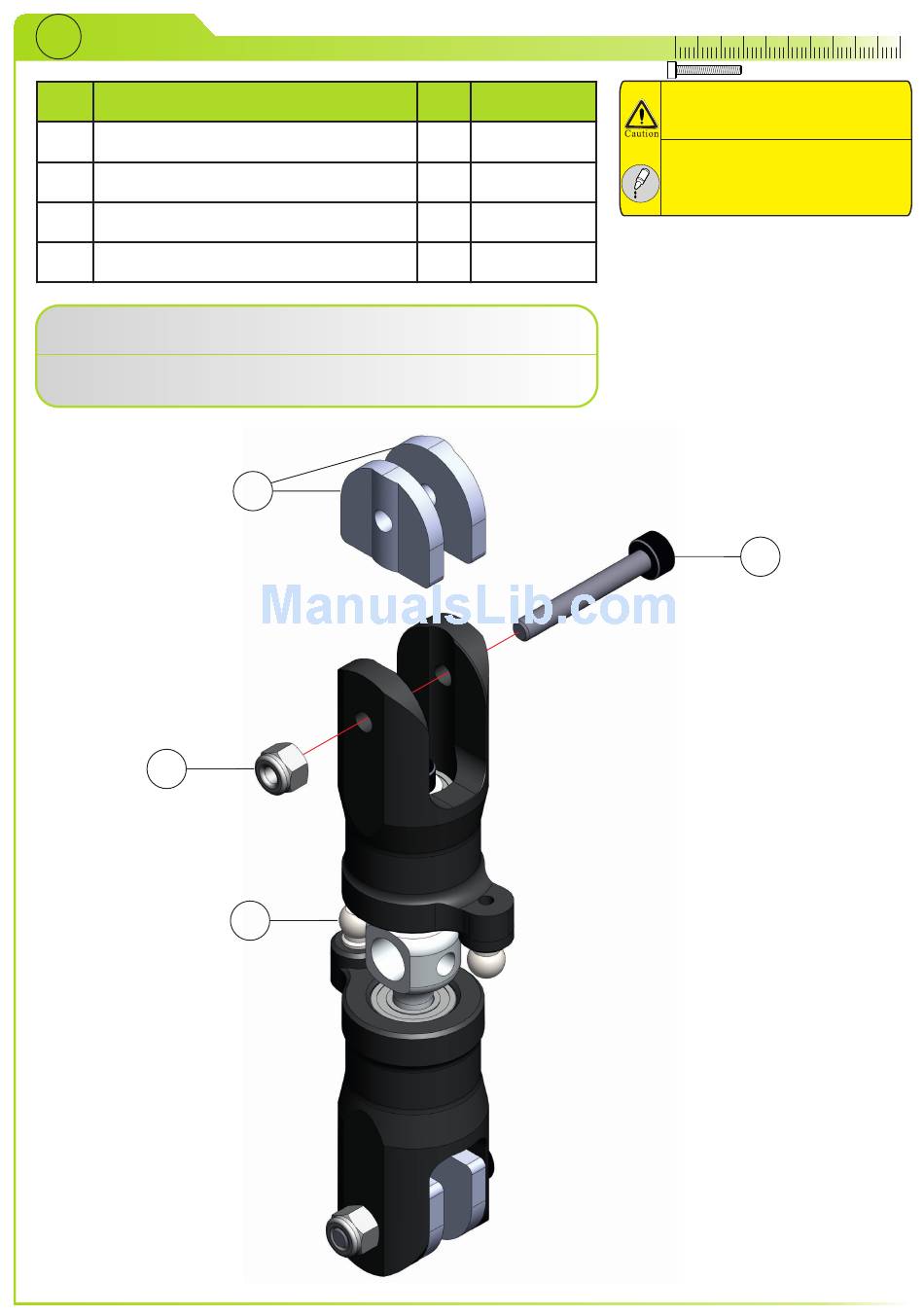

Mount blade washers (3) into the tail grips. Do not over tighten the bolts
(1) with the nylock nuts (2). Do not tighten at this time.
Montieren Sie die Blatt-Unterlegscheiben (3) in die Heckblatthalter mithilfe der
Schrauben (1) und Muttern (2). Ziehen Sie die Schrauben noch nicht fest.
2
3
4
Qty. Part number
2 80-0322
2 91-0003
4 09-7207
1
10 20 30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
1
40 50
Page 20
