Step6: Main Rotor Head - Compass Model Chronos Manual

6
Main rotor head 3 (2x)
Pos. Description
1 Parts from STEP4
2 Parts from STEP5

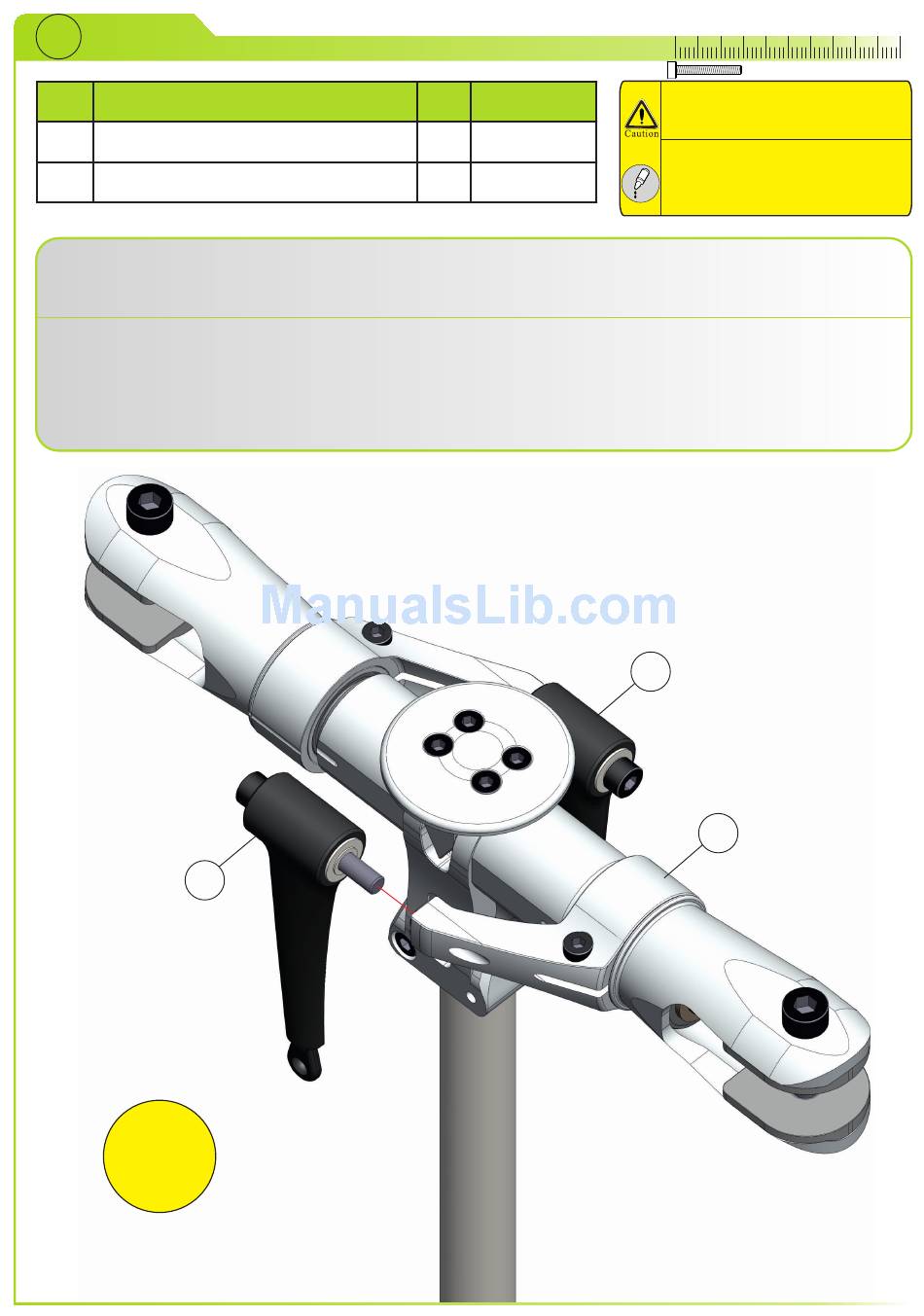

Apply threadlock into threads in the main grip arms. Attach swash drivers (2) to main grip arms,
being careful to not get any threadlock in the bearings. NOTE: Overtightening bolts will damage the
bearings. Swash drivers (2) should move smoothly and without any axial play.
Streichen Sie die Schraubensicherung direkt in das Gewinde der Blatthalter-Arme (1). Schrauben Sie
die Taumelscheibenmitnehmer vorsichtig an die Blatthalter-Arme, dabei darf keine
Schraubensicherung an die Lager kommen! Die Schrauben müssen vorsichtig angezogen werden,
ansonsten kommt es zu einer Beschädigung der Lager. Der Taumelscheibenmitnehmer (2) sollte sich
leichtgängig bewegen lassen, aber kein Axialspiel besitzen.
2
2x
Qty. Part number
1
2
10 20 30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
2
1
40 50
Page 15
