Step58: Battery Tray System - Compass Model Chronos Manual

58
Battery tray system
Pos. Description
1 Parts from STEP56
2 Parts from STEP57
3 Battery lock
4 Spring split pin

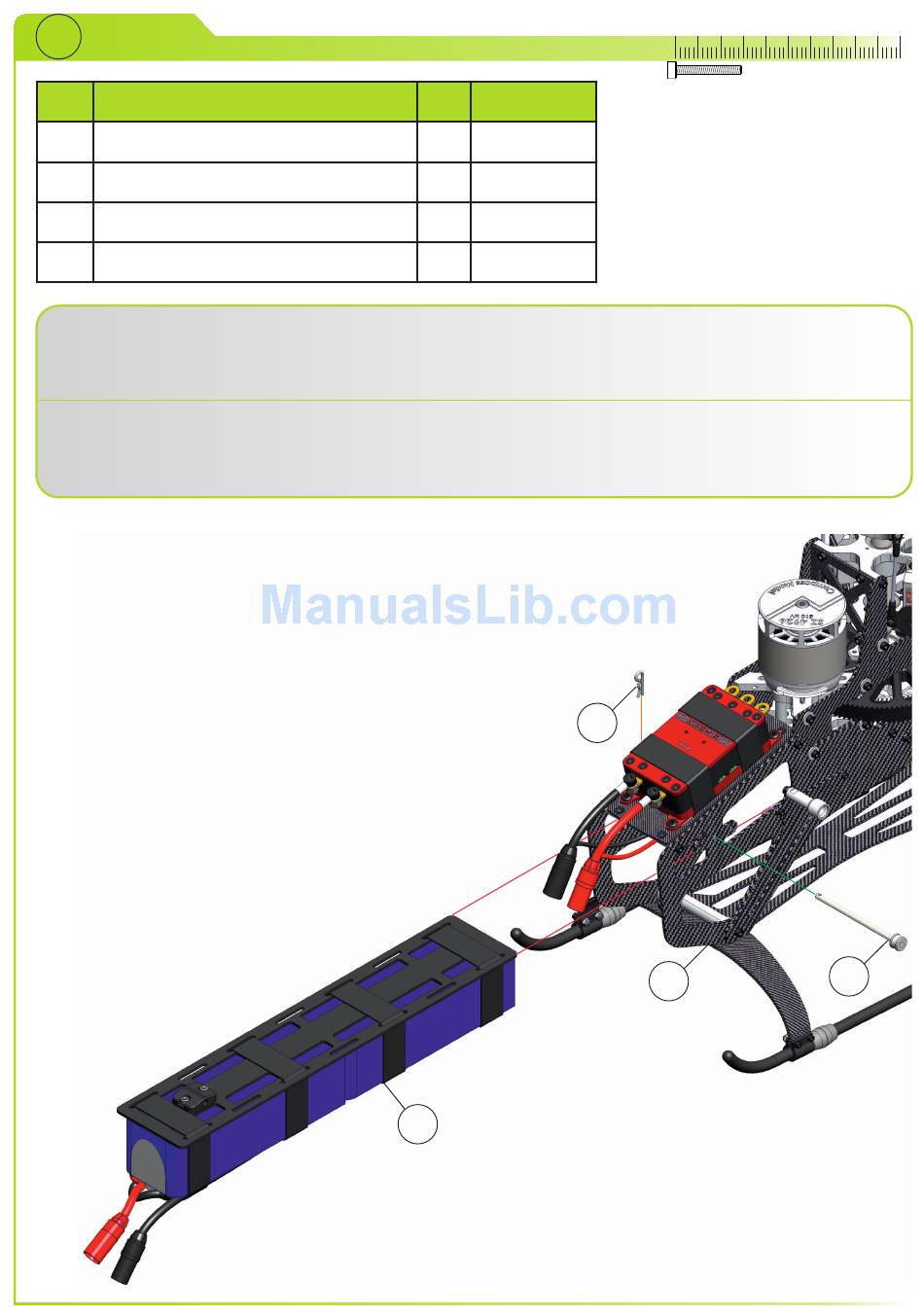

Insert battery pack from STEP57 (2) into main frame from STEP56 (1). Slide battery lock (3) through frame and
battery tray and secure it with spring split pin (4).
The Chronos has got three different positions to secure your battery pack. Use the one that fits your CG setting.
Note: NEVER forget to secure the battery pack with battery lock and spring split pin!
Schieben Sie den Akkupack aus STEP57 (2) in den Hauptrahmen aus STEP57 (1). Führen Sie den Arretierungsstift durch
Chassis und Akkuschiene und sichern Sie ihn mit dem Federsplint (4).
Der Chronos bietet drei verschiedene Montagepunkte um den Akkupack zu befestigen. Wählen Sie den für Ihre
Schwerpunkt-Einstellung günstigsten Montagepunkt.
Achtung: Vergessen Sie NIEMALS den Akkupack mit dem Arretierungsstift und Federsplint zu sichern!
Qty. Part number
1
1
1 09-7018
1
2
10 20
4
1
30 40 50
3
Page 67
