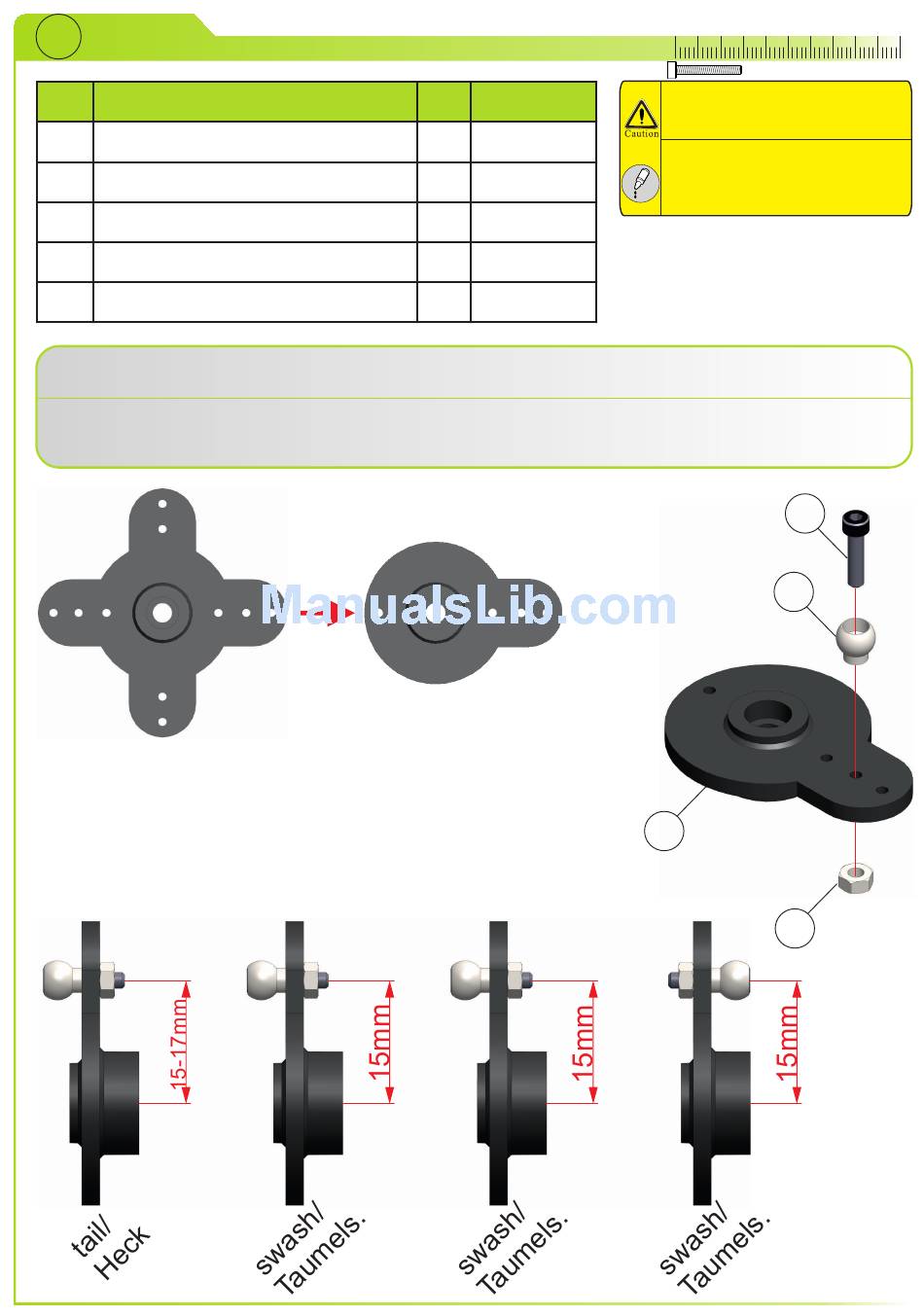

Step51: Servo Arms - Compass Model Chronos Manual

51
Servo arms
Pos. Description
1 Stainless link ball
2 Cap socket head bolt M2x8
3 Hex nut M2
4 Servo arm 15mm
5 Servo arm 15-17mm
If you have got cross servo arms please cut three of the arms.
Assemble 4 servo arms with bolt (2), link ball (1) and hex nut (3). Note the different lenghts and arrangements!
Schneiden Sie bitte drei der vier Arme ab, wenn Sie Servokreuze verwenden.
Montieren Sie die Schraube (2), die Kugel (1) und die Mutter (3) an jeden Servo-Arm. Achten Sie dabei auf die
verschiedenen Längen, sowie die verschiedenen Anordnungen.
Qty. Part number
4 02-0701
4 80-0208S
4 90-0201
3
1
10 20 30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
2
1
4/5
3
40 50
Page 60
