48

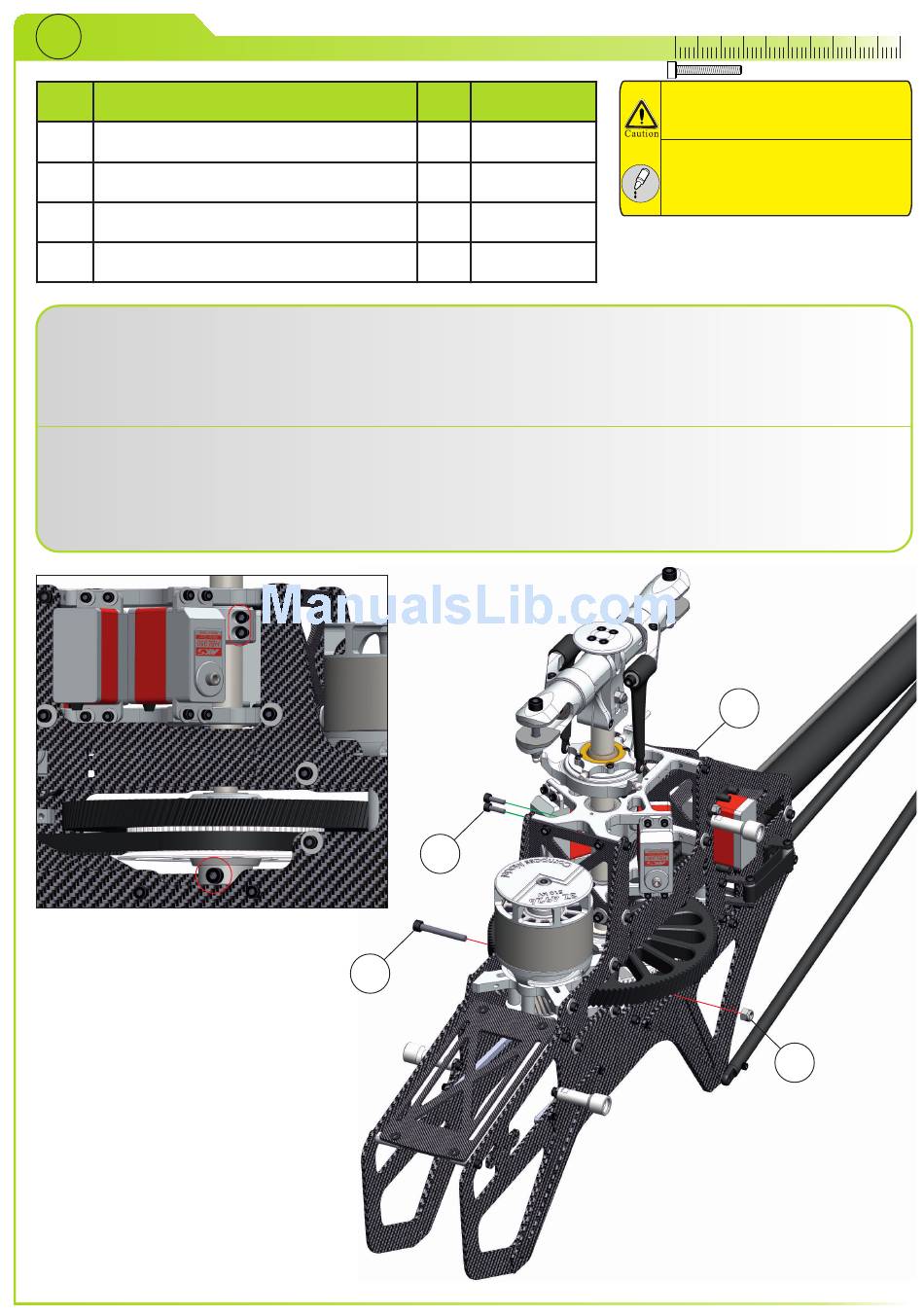

Main rotor fixation
Pos. Description
1
Parts from STEP47
2
Cap socket head bolt M3x10
3
Cap socket head bolt M4x30
4
Nylock nut M4
Slide bolt (3) through main gear assembling of STEP47 (1) and tighten it with nylock nut (4) on the
other side. Tighten it gently, the screw just has to stand a torsional moment. Insert bolts (2) into mast
lock collar of STEP47 (1) loose.
Push rotor head down, pull mast lock collar up towards bearing and tighten bolts (2) in mast
lock collar.
Führen Sie die Schraube (3) durch das Hauptgetriebe aus STEP47 (1) und ziehen Sie sie auf der
gegenüberliegenden Seite mit der Mutter (4) handfest an. Die Schraube muss nur ein Drehmoment
übertragen. Drehen Sie die Schrauben (2) lose in den Klemmring aus STEP47 (1).
Drücken Sie nun den Rotorkopf nach unten, ziehen Sie den Klemmring nach oben in Richtung
Kugellager und fixieren Sie die Schrauben (2) im Klemmring.
Qty.
Part number
1
2
80-0310SS
1
80-0430
1
91-0004
2
3
10
20
30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
1
4
40
50
Page 57
