Step37: Canopy Mounts Rear - Compass Model Chronos Manual

37

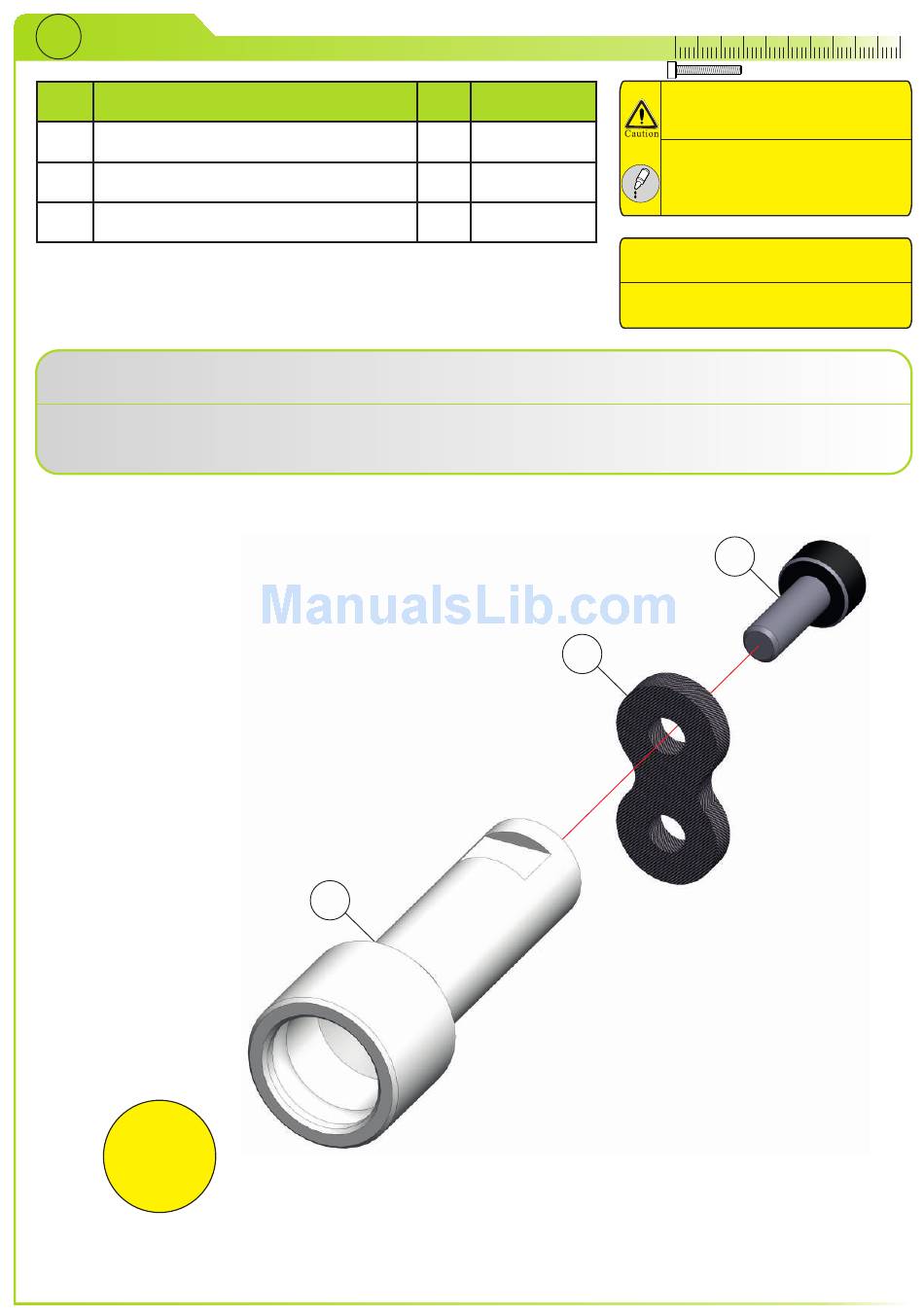

Canopy mounts rear (2x)
Pos. Description
1 CF canopy break-off
2 Canopy standoff
3 Cap socket head bolt M3x8
Mount canopy standoff (2) to cf canopy break-off (1) with bolt (3).
Note: Be sure to make two assemblings!
Montieren Sie die Haubenhalter (2) mithilfe der Schrauben (3) an die Haubenhalterplättchen (1).
Achtung: Stellen Sie sicher, dass sie zwei Baugruppen erstellen!
2x
Qty. Part number
2 09-7011
2 14-2010
2 80-0308SS
2
10
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled at factory.
Bereits vormontiert.
3
1
20 30 40 50
Page 46
