Step35: Belt Tensioner - Compass Model Chronos Manual

35
Belt tensioner
Pos. Description
1 Upper belt tensioner mount
2 Lower belt tensioner mount (thread)
3 Tail belt guide pulley
4 CF bridge for belt tensioner
5 Belt tension collar
6 Spacer
7 Bearing 3x6x2
8 Bearing 3x9x5
9 Washer 3.2x5.2x0.2
10 Washer 3.2x5.2x0.7
11 Button head bolt M3x6
12 Cap socket head bolt M3x22
13 Cap socket head bolt M3x30
14 Nylock nut M3

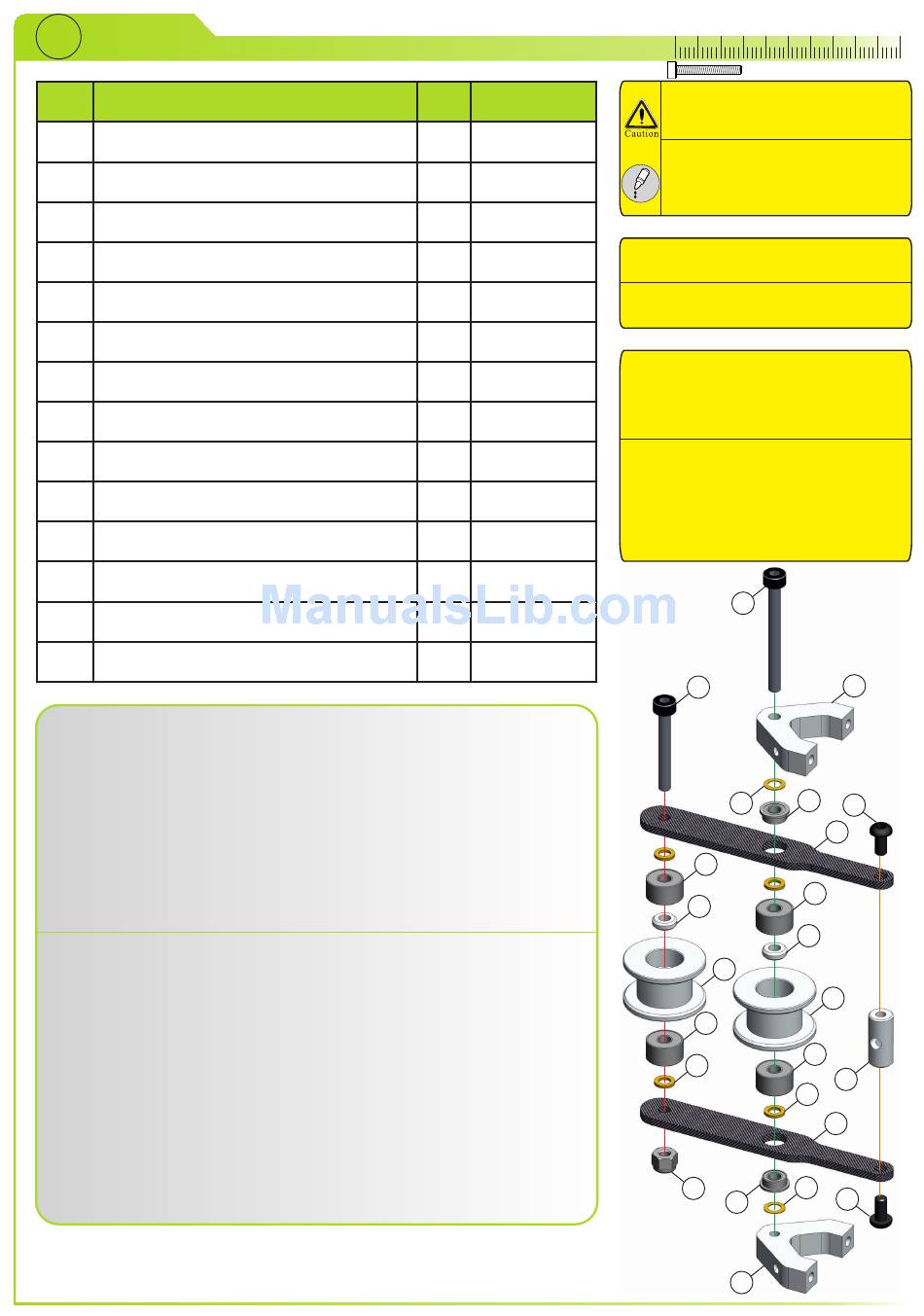

Note: Carefull follow the diagram for this step. There is a spacer (6)
between the two bearings (8) of the tail belt quide pulleys (3). A small amount
of play is desirable in these assemblies. Place a small amount of threadlock
on the bearing outer race when pressing the bearings into the tail belt guide
pulleys. Press two flanged bearings (7) into CF bridge (4) using CA glue on
the flange to secure them. Slide bolt (13) through upper belt tensioner mount
(1) and add a washer (9). Slide bolt (12) and bolt (13, small assembling just
done) through CF bridge (4). Add washers (10), tail belt guide pulleys,
another two washers (10), then second CF bridge (4). Complete assembly
with nylock nut (14) on bolt (12). Install washer (9) and lower belt tensioner
mount (2) on the other bolt. Finally, install two bolts (11) in collar (5) loosely,
and without loctite.
Bitte beachten Sie die Grafik in diesem Schritt mit großer Sorgfalt.
Riemenführungsrollen (3): Zwischen die beiden Kugellager (8) wird jeweils
eine Abstandshülse (6) gelegt. Die Kugellager werden nun in die
Riemenführungsrolle (3) eingepresst. Der etwas lose Sitz ist gewollt. Ein
Tropfen Schraubensicherung/Lagerklebstoff auf dem Außenring wird
empfohlen. Führen Sie die Schraube (13) durch den oberen Träger des
Riemenspanners (1) und fügen Sie eine Scheibe (9) hinzu. In die CFK
Brücken (4) werden nun die beiden Bund-Kugellager (7) eingepresst und mit
einem Tropfen CA-Klebstoff am Bund gesichert. Die beiden Schrauben (12)
und (13, soeben montiert) werden durch die CF Brücke (4) gesteckt. Es
folgen die Scheiben (10), Riemenführungsrollen (3), erneut die Scheiben (10),
die zweite CF Brücke (4), eine Stoppmutter (14) bzw. die letzte Scheibe (9)
und der untere Träger des Riemenspanners (2). Zum Schluss wird der
Riemenspanner-Gummibandträger (5) mit den beiden Schrauben (11)
zunächst ohne Schraubensicherung montiert.
Qty. Part number
1 09-7078S
1 09-7078S
2 09-7071SA
2 09-7009
1 09-7062
2 09-7064
2 61-3062
4 60-3095
2 82-3502
4 82-3507
2 79-0306SS
1 80-0322SS
1 80-0330SS
1 91-0003
10 20
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled at factory.
Bereits vormontiert.
To avoid damage to bearings, do not
overtighten bolts (10), (4) and lock nut
(5). Tail belt guide pulleys should rotate
smoothly and without drag.
Bitte ziehen Sie die Schraube (10), (4)
und die Stoppmutter (5) nicht zu fest
an. Zu festes Anziehen kann zu
Lagerschäden führen. Alle
Riemenführungsrollen sollten sich leicht
drehen lassen.
13
12
9
8
6
3
8
10
10
14
7
2
30 40 50
1
7
11
4
8
6
3
8
5
4
9
11
Page 44
